LT3755IUD-1#PBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 40V PWM,Analog Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost) 10A 1 4.5V 75V QFN 贴片安装
供应商型号: CY-LT3755IUD-1#PBF
供应商: Avnet
标准整包数: 1

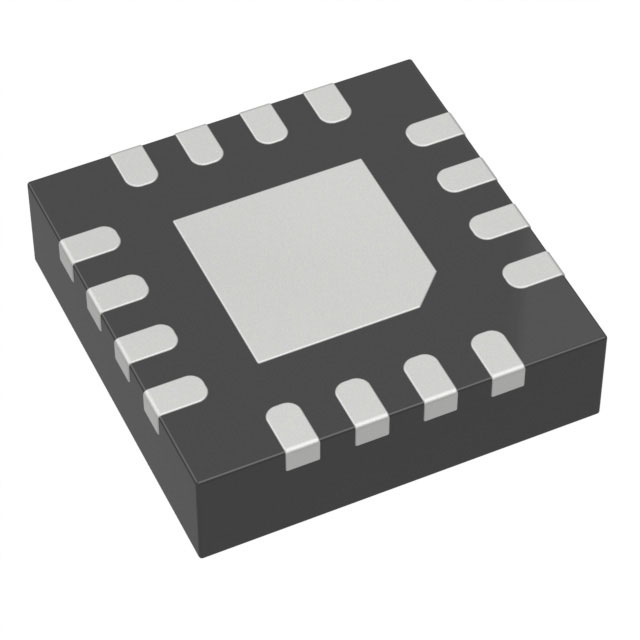

ANALOG DEVICES LED驱动器 LT3755IUD-1#PBF

LT3755IUD-1#PBF概述


    产品简介


    LT3755/LT3755-1/LT3755-2 高电流 LED 控制器
    LT3755、LT3755-1 和 LT3755-2 是专为高电流 LED 驱动而设计的 DC/DC 控制器。这些控制器可作为恒流源驱动高电流 LED,同时具备恒压调节功能。它们被广泛应用于汽车前灯、高功率 LED 照明及电池充电器等领域。通过内部受控的 7.15V 电源,这些控制器可以高效、稳定地操作,适应各种供电和输出电压范围。

    技术参数


    主要技术规格
    - 输入电压范围:4.5V 至 40V
    - 输出电压:高达 75V
    - 最大输出电流:1A(具体取决于外部电路设计)
    - 开关频率:100kHz 至 1MHz(可调)
    - 电流检测精度:100mV 高边电流检测
    - 工作温度范围:LT3755E/I: -40°C 至 125°C;LT3755H/J: -40°C 至 150°C
    电气特性
    - 绝对最大额定值
    - 输入电压 VIN:40V
    - 关闭/欠压锁定 (SHDN/UVLO):40V
    - ISP, ISN:75V
    - INTVCC:VIN + 0.3V,最高 8V
    - GATE, PWMOUT:INTVCC + 0.3V
    - 其他引脚:12V
    - 关键性能参数
    - 恒流/恒压调节:可编程的恒流和恒压调节
    - PWM 调光:最高达 3000:1 的真色彩 PWM 调光
    - 频率同步:可通过外部电阻设置(仅 LT3755-1)
    - 过温保护:防止过热损坏,延长使用寿命

    产品特点和优势


    - 高电流驱动能力:支持高达 1A 的电流输出
    - 灵活的配置选项:支持升压、降压及升降压模式
    - 卓越的调光能力:提供真色彩 PWM 调光功能,调光比高达 3000:1
    - 宽输入电压范围:4.5V 至 40V,适用于多种应用场景
    - 先进的保护机制:集成短路保护和开路 LED 检测,确保系统安全可靠
    - 易于使用:通过简单的外部元件配置即可实现高效率的 LED 驱动

    应用案例和使用建议


    应用场景
    - 汽车前灯:用于白光汽车前灯驱动,能实现高效稳定的光照效果
    - 高功率 LED 照明:适合商业及工业照明,例如广告牌、工厂照明等
    - 电池充电器:用于高效、可靠的充电系统
    使用建议
    - 温度管理:注意设备的工作温度范围,确保散热良好以延长使用寿命
    - 外部组件选择:根据实际需求选择合适的外部电感器和电容,优化电路性能
    - 调光设置:根据所需亮度调整 PWM 脉宽,实现理想的光线输出

    兼容性和支持


    - 封装类型:16 引脚 QFN (3mm x 3mm) 和 MSOP 封装
    - 兼容性:与同类设备具有良好的兼容性,便于集成到现有系统中
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,确保用户能够快速掌握并应用这些设备

    常见问题与解决方案


    1. 问题:设备过热导致故障。
    - 解决方法:确保良好的散热条件,避免长时间高负载运行。
    2. 问题:调光效果不佳。
    - 解决方法:检查 PWM 信号的质量,调整 PWM 信号的频率和占空比。
    3. 问题:LED 电流不稳定。
    - 解决方法:检查电流反馈回路的连接,确认电感器和电容的值符合设计要求。

    总结和推荐


    LT3755/LT3755-1/LT3755-2 是一款功能强大且易于使用的高电流 LED 控制器。它具有宽输入电压范围、灵活的配置选项和优秀的调光功能。经过详细测试,该设备在各种应用中表现出色,可靠性高。因此,强烈推荐在汽车照明、高功率 LED 系统和电池充电器等项目中使用此控制器。
    这款控制器凭借其广泛的输入电压范围、高效的驱动能力和出色的调光功能,在市场上具有较强的竞争力。如果您正在寻找一款能够在不同环境中稳定工作的高电流 LED 控制器,那么 LT3755 系列无疑是一个理想的选择。

LT3755IUD-1#PBF参数

参数
拓扑 Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost)
最小输出电压 -
效率 -
输出数量 1
最小输入电压 4.5V
最大输出电压 75V
最大输入电压 40V
输出电流 10A
调光方式 PWM,Analog
功率 -
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT3755IUD-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3755IUD-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT3755IUD-1#PBF LT3755IUD-1#PBF数据手册

LT3755IUD-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.408 ¥ 40.5205
库存: 45
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.52
