LT3956IUHE#PBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 80V PWM,Analog Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost) 3.3A 1 4.5V 80V QFN 贴片安装
供应商型号: CY-LT3956IUHE#PBF
供应商: Avnet
标准整包数: 1

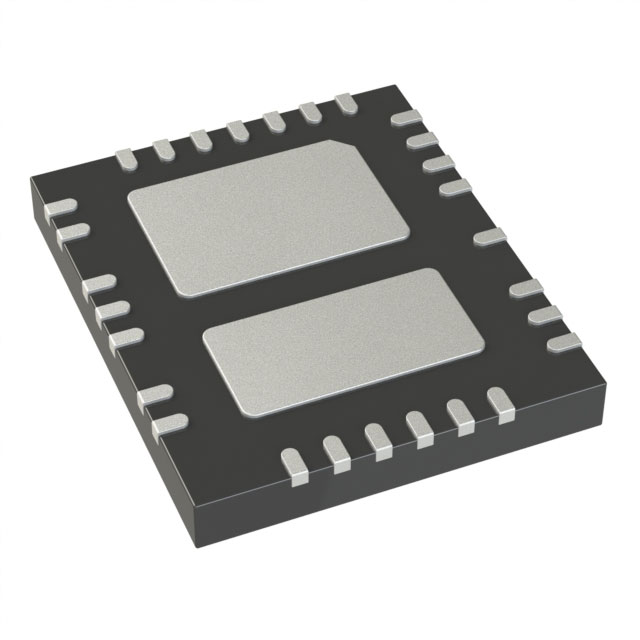

ANALOG DEVICES LED驱动器 LT3956IUHE#PBF

LT3956IUHE#PBF概述


    产品简介


    LT3956 是一款由Linear Technology公司设计的DC/DC转换器,专为作为恒流源和恒压调节器运行而设计。它特别适用于驱动高电流LED,具有内部低侧N沟道功率MOSFET,额定电压为84V,电流为3.3A。LT3956 的固定频率、电流模式架构使其在宽泛的供电电压和输出电压范围内稳定运行。
    主要功能:
    - 恒流源和恒压调节器
    - 内置3.3A/84V开关
    - 可编程频率:100kHz到1MHz
    - 支持PWM调光和模拟调光
    - 高侧电流检测
    - 多种保护功能:过压、欠压锁存、开路LED保护
    应用领域:
    - 白色LED头灯驱动(最高效率可达94%)
    - 电池充电器
    - 高功率LED应用

    技术参数


    - 输入电压范围:4.5V 至 80V
    - 输出电压范围:高达80V
    - 内部开关:3.3A/84V
    - 电流感应精度:250mV高侧电流检测
    - 工作温度范围:-40°C 至 125°C
    - 封装形式:36引脚(5mm x 6mm)塑料QFN封装

    产品特点和优势


    LT3956 的主要优势在于其广泛的输入电压范围、高效的PWM调光能力(最高可达3000:1)以及内部集成的多种保护功能。这些特点使得它在高可靠性需求的应用中表现出色,如汽车照明系统或工业照明系统。

    应用案例和使用建议


    应用案例:
    LT3956 被广泛应用于白色LED头灯驱动中,其效率高达94%,非常适合于对功耗有严格要求的应用场合。此外,其内部集成的多种保护机制确保了在恶劣环境下系统的稳定性。
    使用建议:
    - 确保外部电容和电阻的选择符合推荐值,以实现最佳性能。
    - 对于高温环境,应选用散热性能好的散热片并注意良好的散热设计。
    - 在使用PWM进行调光时,确保PWM信号的频率和占空比在推荐范围内。

    兼容性和支持


    LT3956 支持与其他标准LED驱动器及控制器配合使用,适用于多种不同的拓扑结构(如升压、降压、升降压等)。厂商提供详细的文档和支持,包括电路图、布局指南等,便于用户快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开路LED故障 | 检查PWM输入信号,确保信号正常。 |
    | 过温保护 | 降低负载电流或增加散热措施。 |
    | PWM调光异常 | 调整PWM信号的频率和占空比。 |

    总结和推荐


    综上所述,LT3956 以其高效能、广泛的输入电压范围和多种保护功能,在高可靠性需求的应用中表现优异。对于需要驱动高电流LED或在恶劣环境中工作的系统,LT3956 是一个理想的选择。强烈推荐在上述应用场景中使用LT3956,以获得最佳的系统性能和可靠性。

LT3956IUHE#PBF参数

参数
效率 -
调光方式 PWM,Analog
最大输出电压 80V
拓扑 Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost)
输出电流 3.3A
输出数量 1
最小输出电压 -
功率 -
最小输入电压 4.5V
最大输入电压 80V
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
