LT8391HFE#TRPBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 60V Analog,PWM 升压,降压 10A 1 4V 60V TSSOP-28 贴片安装
供应商型号: LT8391HFE#TRPBF
供应商: 期货订购
标准整包数: 2000
ANALOG DEVICES LED驱动器 LT8391HFE#TRPBF

LT8391HFE#TRPBF概述


    产品简介


    LT8391 是一款同步四开关降压-升压LED控制器,适用于输入电压高于、低于或等于输出电压的应用场合。它通过独特的峰值降压峰值升压电流模式控制方案,支持从150kHz到650kHz的可调固定频率操作,或者内部±15%三角形扩展频谱操作以降低电磁干扰(EMI)。LT8391的工作输入电压范围为4V至60V,输出电压范围为0V至60V,具有无缝低噪声过渡的能力,非常适合于汽车、工业和电池供电系统中的LED驱动器和电池充电器应用。

    技术参数


    - 输入电压范围: 4V至60V
    - 输出电压范围: 0V至60V
    - 效率: 高达98%
    - 工作频率: 150kHz至650kHz
    - PWM调光比: 外部2000:1,内部128:1
    - 热稳定性: 运行温度范围从-40°C到150°C
    - 绝对最大额定值: 输入电压(VIN)为60V
    - 保护功能: 包括开路和短路LED检测及故障报告

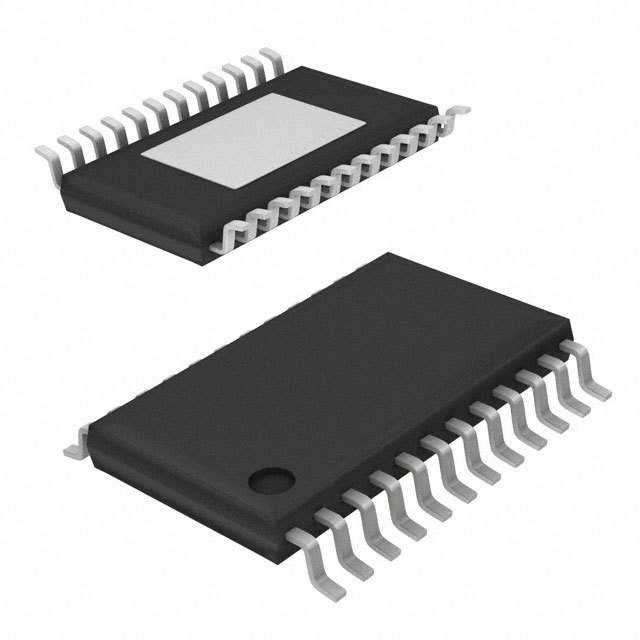

    - 封装: 28引脚TSSOP和28引脚QFN (4mm x 5mm)

    产品特点和优势


    LT8391的主要优势在于其高效的电能转换能力和广泛的电压输入输出范围。它采用四开关架构,支持从输入电压以上、以下或等于输出电压的灵活调节。此外,LT8391具备高侧PMOS开关PWM调光功能,可以实现精准的LED电流调节,同时提供超过98%的转换效率,使其成为高性能LED照明和电池充电应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 汽车头灯/运行灯
    - 高功率LED照明系统
    使用建议:
    - 在设计电路时,确保所有外部组件符合手册中推荐的参数,如电感、电容和电阻。
    - 确保散热管理良好,避免长时间过载导致的过热问题。
    - 配置适当的PWM信号源以充分利用其内部和外部调光功能。

    兼容性和支持


    LT8391提供28引脚TSSOP和28引脚QFN两种封装选项,适合不同应用需求。同时,制造商提供了相应的技术支持和服务,帮助用户更好地理解和利用这款先进的LED控制器。

    常见问题与解决方案


    - 问题1: 开关频率不稳定。
    - 解决方案: 检查RT和Rt引脚上的阻值是否正确,以及是否有外部噪声干扰。

    - 问题2: 效率低。
    - 解决方案: 确认电源输入稳定,并检查外部元件是否匹配。
    - 问题3: 故障指示灯亮起。
    - 解决方案: 检查LED负载是否正常连接,并检查控制器的反馈回路。

    总结和推荐


    LT8391是一款高效且功能全面的LED控制器,具备高效率、宽输入输出电压范围和良好的温度稳定性。其强大的保护功能和灵活的调光控制使其在多种应用中表现出色。因此,对于需要高性能LED驱动器或电池充电器的设计工程师来说,LT8391是一个非常值得推荐的产品。

LT8391HFE#TRPBF参数

参数
功率 -
最大输入电压 60V
输出数量 1
最小输入电压 4V
调光方式 Analog,PWM
拓扑 升压,降压
最小输出电压 -
最大输出电压 60V
效率 -
输出电流 10A
通用封装 TSSOP-28
安装方式 贴片安装
应用等级 工业级
零件状态 在售

LT8391HFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8391HFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT8391HFE#TRPBF LT8391HFE#TRPBF数据手册

LT8391HFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
