LT3595EUHH#TRPBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 5.5V PWM 降压 50mA 16 3V QFN-56 贴片安装
供应商型号: Y-LT3595EUHH#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES LED驱动器 LT3595EUHH#TRPBF

LT3595EUHH#TRPBF概述

    LT3595 16-Channel Buck Mode LED Driver

    产品简介


    LT3595 是一款高性能LED驱动器,专为驱动十六个独立通道的LED设计,每个通道最多可驱动10颗LED,电流高达50mA。它通过串联连接LED,确保各LED电流相同,实现亮度均匀。该器件集成了功率开关、肖特基二极管及补偿组件,从而提供小体积转换器和低成本的优势。高频率的2MHz开关频率允许使用小型且低剖面的电感和电容。

    技术参数


    - 输入电压范围:4.5V 至 45V
    - 每通道最大LED电流:50mA
    - 开关电流限制:最高120mA
    - 开关饱和电压:小于450mV
    - 脉宽调制(PWM)调光范围:5000:1

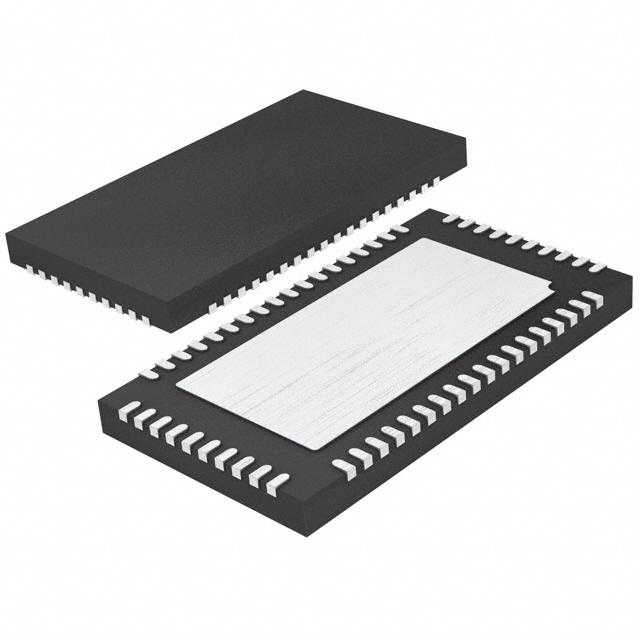

    - 封装:56-引脚5mm×9mm×0.75mm QFN封装

    产品特点和优势


    - 16通道独立控制,每通道支持高达10颗LED,具备出色的精度匹配
    - 2MHz高频开关,实现小型化设计
    - 内置温度保护和开路检测功能,提高系统可靠性
    - 5000:1的PWM调光范围,保证高质量显示效果
    - 采用固定频率电流模式架构,保证在不同电源和输出电压下的稳定运行

    应用案例和使用建议


    - 应用案例:适用于LED视频广告牌、液晶电视、体育场和广告显示器等领域
    - 使用建议:为确保最佳性能,应选择合适的外部元件,如100μH电感和0.47μF至1μF的陶瓷电容。建议在高负载条件下进行脉宽调制以减少低频纹波。对于多通道调光,PWM信号的上升沿需要同步。

    兼容性和支持


    - 兼容性:适用于广泛的应用,与多种类型的LED灯兼容
    - 支持:厂商提供了详尽的技术文档和应用指南,帮助用户理解和正确使用该产品。此外,厂商还提供技术支持和售后服务。

    常见问题与解决方案


    - 问题1:输入电压不稳定导致LED亮度波动
    - 解决方案:建议使用稳压器或滤波电容来平滑输入电压。
    - 问题2:PWM信号无法正常控制亮度
    - 解决方案:确保PWM信号的上升沿同步,并检查是否有硬件或软件问题。
    - 问题3:开启设备后无响应
    - 解决方案:检查供电电压和接地是否正确连接,必要时请参阅相关故障排查指南。

    总结和推荐


    LT3595凭借其高集成度、优异的性能和广泛应用领域,在LED驱动领域具有很强的竞争力。特别适合于需要高精度和稳定性控制的应用场景。强烈推荐用于高亮度要求和大型显示屏的场合。

LT3595EUHH#TRPBF参数

参数
功率 -
输出数量 16
最大输出电压 -
拓扑 降压
效率 -
最小输入电压 3V
调光方式 PWM
最大输入电压 5.5V
最小输出电压 -
输出电流 50mA
通用封装 QFN-56
安装方式 贴片安装
零件状态 在售

LT3595EUHH#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3595EUHH#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT3595EUHH#TRPBF LT3595EUHH#TRPBF数据手册

LT3595EUHH#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
