ADIN1200BCP32Z

产品分类: 以太网芯片
厂牌: ANALOG DEVICES
产品描述: 1 1.71V,2.25V,3.14V 1.89V,2.75V,3.46V 10Mbps,100Mbps LFCSP-32 贴片安装
供应商型号: ADIN1200BCP32Z
供应商: 国内现货
标准整包数: 1

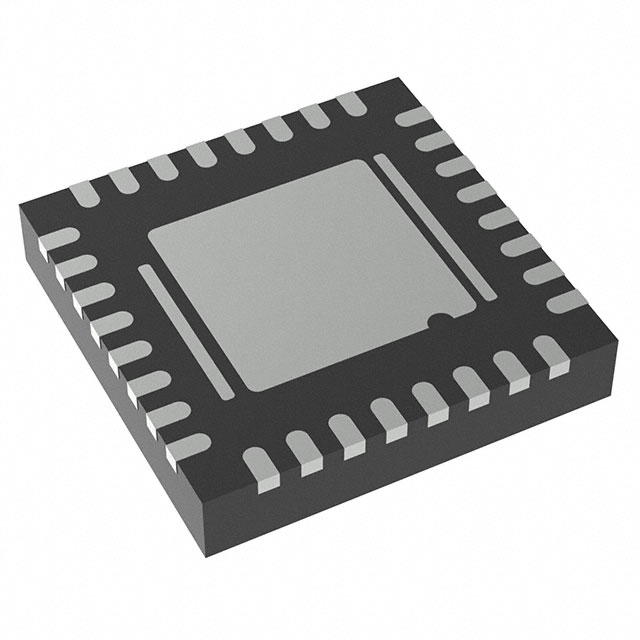

ANALOG DEVICES 以太网芯片 ADIN1200BCP32Z

ADIN1200BCP32Z概述

    ADIN1200 Robust Industrial Low Power Ethernet PHY

    1. 产品简介


    ADIN1200是一款专为工业以太网应用设计的低功耗单端口10 Mbps和100 Mbps以太网收发器。它通过集成高效能的物理层(PHY)核心,结合相关模拟电路、输入输出时钟缓冲、管理接口及子系统寄存器、媒体访问控制(MAC)接口和控制逻辑来实现低延时规范。
    该器件适用于多种工业自动化、过程控制、工厂自动化、机器人及运动控制、楼宇自动化以及工业物联网(IIoT)等领域。

    2. 技术参数


    - 供电电压
    - AVDD3P3: 3.14 V 至 3.46 V
    - VDDIO:
    - 3.14 V 至 3.46 V (3.3 V 模式)
    - 2.25 V 至 2.75 V (2.5 V 模式)
    - 1.71 V 至 1.89 V (1.8 V 模式)
    - 功率消耗
    - 在全活动状态下,对于100BASE-TX传输,最大功耗:
    - VDDIO=3.3 V时为175 mW
    - VDDIO=2.5 V时为155 mW
    - VDDIO=1.8 V时为139 mW
    - 延迟
    - 100BASE-TX MII模式下:
    - 发送: 52 ns
    - 接收: 248 ns
    - 总延迟: 300 ns
    - 100BASE-TX RGMII模式下:
    - 发送: 84 至 124 ns
    - 接收: 250 ns
    - 总延迟: 334 至 374 ns

    3. 产品特点和优势


    - 低延迟: 提供符合IEEE 802.3标准的延迟规格,特别适合实时通信应用。
    - 高可靠性: 符合IEC电磁兼容测试标准,能够抵御各种工业环境中常见的干扰。
    - 多协议支持: 支持MII、RMII 和 RGMII MAC接口,方便不同应用场景下的使用。
    - 广泛的温度范围: 可在−40°C到+105°C范围内工作,确保在恶劣环境下也能稳定运行。
    - 能耗低: 能效优化设计,在全活动状态下的功耗极低,节省能源成本。

    4. 应用案例和使用建议


    应用案例: 工业自动化、过程控制、机器人及运动控制中广泛应用,特别是在需要高可靠性和低延迟通信的场景。
    使用建议:
    - 确保提供稳定电源,建议采用3.3 V单电源供电。
    - 考虑到其高延展性,可以在复杂网络架构中灵活部署。
    - 使用时应遵循手册中的布线指南和组件放置建议,以保证最佳性能和稳定性。

    5. 兼容性和支持


    - 兼容性: 与其他标准MII、RMII 和 RGMII MAC接口设备兼容,简化集成过程。
    - 支持: Analog Devices 提供详尽的技术文档和支持服务,包括产品手册、设计工具和在线技术支持。

    6. 常见问题与解决方案


    - 问题1: 电源供应不稳定导致启动失败。
    - 解决方案: 确认所有电源在启动前达到最小阈值,可考虑添加电源监控和复位电路(POR)。

    - 问题2: 连接质量不稳定。
    - 解决方案: 检查外部晶振参数,确保符合手册中要求的频率和驱动等级。

    7. 总结和推荐



    总结

    :
    ADIN1200以其出色的低功耗、高可靠性、广泛的工作温度范围和多功能接口在工业以太网领域表现出色。它非常适合用于需要高度可靠性和低延迟的应用场景。
    推荐:
    鉴于其显著的技术优势和丰富的功能特性,强烈推荐ADIN1200用于各类工业以太网应用。无论是新项目的设计还是现有系统的升级,ADIN1200都是一个值得信赖的选择。

ADIN1200BCP32Z参数

参数
收发器数量 1
最大工作供电电压 1.89V,2.75V,3.46V
最小工作供电电压 1.71V,2.25V,3.14V
数据速率 10Mbps,100Mbps
通用封装 LFCSP-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADIN1200BCP32Z厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADIN1200BCP32Z数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 以太网芯片 ANALOG DEVICES ADIN1200BCP32Z ADIN1200BCP32Z数据手册

ADIN1200BCP32Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.204
10+ ¥ 22.2784
25+ ¥ 20.4585
100+ ¥ 18.8597
库存: 392
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.2
