742C083681JP

产品分类: 网络阵列电阻
厂牌: CTS
产品描述: 680Ω ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: N-742C083681JP
供应商: 云汉优选
标准整包数: 1

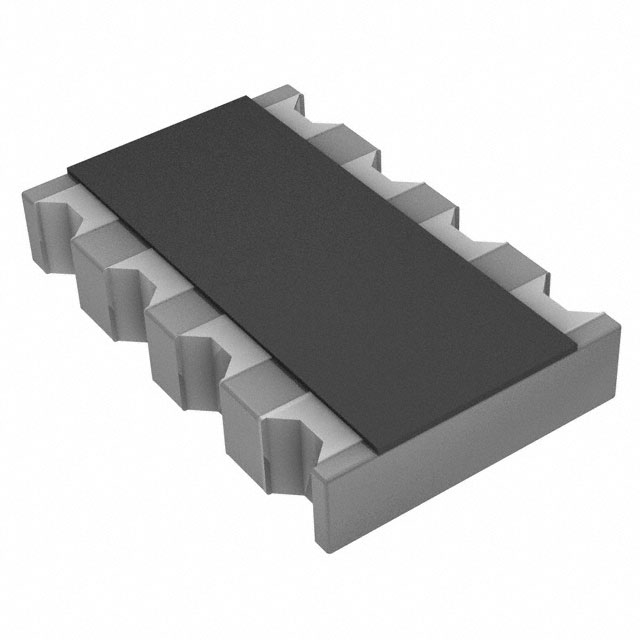

CTS 网络阵列电阻 742C083681JP

742C083681JP概述

    74x系列贴片电阻阵列技术手册

    产品简介


    74x系列贴片电阻阵列是一种集成了多个同质电阻元件的单包装设备。它们通常用于方便在同一布局区域中放置多个电阻。这些阵列提供了多种封装尺寸和电路配置,有助于通过减少应用组件数量来节省放置成本。74x系列电阻广泛应用于数据通信、图像处理、医疗设备、网络等领域。此外,它们还特别适用于逻辑门的拉起/拉下操作以及DDR SDRAM、MDDR和DRAM等内存技术。

    技术参数


    - 电气特性
    - 电阻范围: 10Ω至1MΩ(取决于型号)
    - 额定功率:
    - 740型: 0.031平方英寸 PCB面积,每电阻0.031W
    - 741型: 0.0015平方英寸 PCB面积,每电阻0.063W
    - 742型: 0.0037平方英寸 PCB面积,每电阻0.063W
    - 745X型: 0.0058平方英寸 PCB面积,每电阻0.063W
    - 745C型: 0.0058平方英寸 PCB面积,每电阻0.063W
    - 746型: 0.0013平方英寸 PCB面积,每电阻0.031W
    - 最大工作电压:
    - 740型: 12.5V
    - 741型: 25V
    - 742型: 50V
    - 745X型: 50V
    - 745C型: 50V
    - 746型: 25V
    - 温度系数:
    - 745C型: ±250ppm/℃
    - 746型: ±200ppm/℃
    - 温度范围: -55°C至+125°C
    - 环境规格
    - 湿热抗性: 持续240小时,-10°C至+65°C,相对湿度90%
    - 高温暴露: 持续1,000小时,+125°C,无负载
    - 负载寿命: 持续1,000小时,+70°C,额定负载

    产品特点和优势


    74x系列贴片电阻阵列具有以下显著特点和优势:
    - 低成本厚膜技术: 提供高性价比的解决方案。
    - 无铅表面贴装构造: 提高可靠性并符合环保要求。
    - 凹凸终端: 可选择适合不同应用需求的终端形状。
    - 镍防屏障垫: 提高焊接性能。
    - 隔离和总线配置: 提供灵活的设计选择。
    - 改进的TCR跟踪: 优于离散电阻器。
    - 减少放置次数: 比离散元件少,降低制造成本。
    - 带卷包装: 方便自动化生产流程。

    应用案例和使用建议


    - 数据通信: 在高速数据传输系统中,确保信号稳定和一致。
    - 图像处理: 为高精度成像提供精确阻值。
    - 医疗设备: 提供高可靠性和稳定性。
    - 网络设备: 支持复杂的网络架构,确保信号完整性。
    使用建议:在高温环境中使用时,考虑使用745C或746型以获得更好的温度稳定性。对于需要高密度设计的应用,选择较小封装尺寸的产品,如740或741型。

    兼容性和支持


    74x系列贴片电阻阵列与其他标准电子元件兼容。CTC公司提供全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    - 问题1: 电阻值超出允许误差范围。
    - 解决方案: 确认焊接条件和环境是否符合要求。如有必要,更换更精确的电阻型号(如741或742型)。
    - 问题2: 温度系数不符合预期。
    - 解决方案: 使用温度系数更小的型号(如745C或746型)。
    - 问题3: 无法通过焊点测试。
    - 解决方案: 检查焊接过程是否严格按照JEDEC标准执行。

    总结和推荐


    74x系列贴片电阻阵列以其低成本、高可靠性及多种应用兼容性而受到市场的高度认可。该系列产品适用于广泛的电子应用领域,尤其是在需要高集成度和高稳定性的场合。综合来看,该产品在成本效益、性能和适用性方面均表现出色,强烈推荐给需要高质量电阻阵列的用户。

742C083681JP参数

参数
电阻值 680Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

742C083681JP厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

742C083681JP数据手册

厂牌 PDF简要描述 下载
CTS 网络阵列电阻 CTS 742C083681JP 742C083681JP数据手册

742C083681JP封装设计

查看详情并下载
Symbol
Footprint
3D Model
