742C163472JP

产品分类: 网络阵列电阻
厂牌: CTS
产品描述: 4.7KΩ ±5% ±200ppm/℃ 62.5mW 2506 贴片安装 6.4mm*1.6mm*700μm
供应商型号: 742C163472JPTR-ND
供应商: Digi-Key
标准整包数: 4000

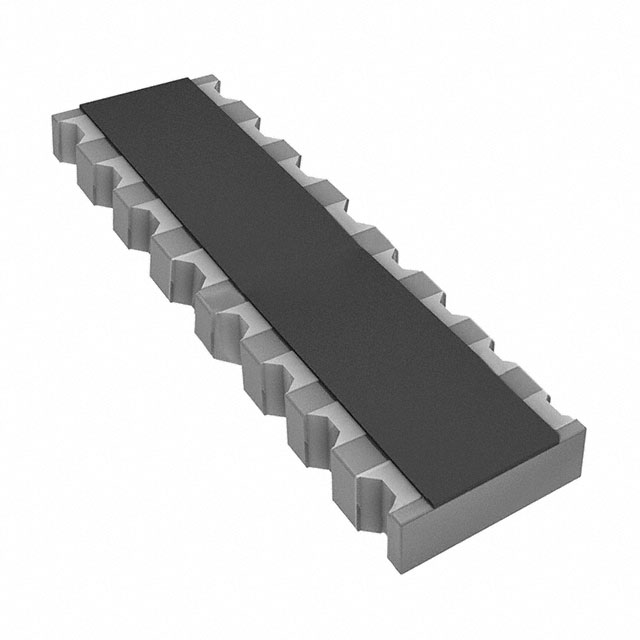

CTS 网络阵列电阻 742C163472JP

742C163472JP概述

    74x Series Chip Resistor Arrays

    1. 产品简介


    74x系列芯片电阻阵列是一种单封装设备,包含一组同质的电阻元件。这些电阻通常用于布局中多个电阻占据相同区域时的便利性。多种封装尺寸和电路配置可以帮助通过减少应用组件数量来节省放置成本。这些阵列适用于各种用途,如数据通信、图像处理、医疗设备、网络、逻辑门的上拉/下拉、DDR SDRAM、MDDR、DRAM等。此外,它们还适用于便携式测试设备以及低剖面高密度设计。

    2. 技术参数


    以下是74x系列芯片电阻阵列的主要技术参数:
    - 电阻范围:10Ω至1MΩ(隔离电路),10Ω至330kΩ(汇流电路)
    - 功率额定值:每电阻最大功率为0.0008W至0.125W
    - 工作温度范围:-55°C至+125°C
    - 电压范围:最高可达200V
    - 电阻容差:±5%或±1%
    - 焊接热耐受性:10秒@+260°C
    - 防潮性:90%RH下连续240小时

    3. 产品特点和优势


    - 符合AEC-Q200标准:适用于汽车电子和其他对可靠性要求极高的应用。
    - 低成本厚膜技术:提高了产品的性价比。
    - 无铅表面贴装构造:确保环保且满足RoHS要求。
    - 双凸或双凹终端:便于安装和焊接。
    - 改善的TCR跟踪:优于离散电阻。
    - 隔离和汇流电路配置:减少了放置次数,简化了电路设计。
    - 带卷包装:方便运输和存储。

    4. 应用案例和使用建议


    这些芯片电阻阵列广泛应用于数据通信、图像处理、医疗设备、网络等多个领域。对于需要高密度布局的应用,如便携式测试设备和低剖面设计,它们尤为适用。在具体应用中,应根据实际电阻值和电路需求选择合适的封装和配置。建议在设计初期考虑这些因素,以确保最佳性能和成本效益。

    5. 兼容性和支持


    74x系列芯片电阻阵列设计为与多种电子设备兼容,适用于广泛的电路板设计。供应商提供技术支持和服务,帮助客户解决可能遇到的问题。客户可以通过访问制造商网站获得更多详细信息和支持。

    6. 常见问题与解决方案


    - 问题:电阻值不在预期范围内。
    - 解决方案:确认所选型号和代码正确,检查实际电阻值是否在允许的容差范围内。

    - 问题:焊接过程中出现质量问题。
    - 解决方案:确保焊接条件符合JEDEC J-STD-020标准,正确设置焊接温度和时间。
    - 问题:在高湿度环境中电阻值不稳定。
    - 解决方案:采用更高防护等级的封装,确保电阻阵列能在高湿度环境下稳定工作。

    7. 总结和推荐


    74x系列芯片电阻阵列凭借其高度集成的设计、优异的性能和广泛的适用性,在众多应用场景中表现出色。无论是需要高精度还是高可靠性的场合,这款产品都是理想的选择。我们强烈推荐这一系列产品,特别是在需要紧凑布局和高密度电路设计的应用中。

742C163472JP参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 6.4mm*1.6mm*700μm
通用封装 2506
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

742C163472JP厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

742C163472JP数据手册

厂牌 PDF简要描述 下载
CTS 网络阵列电阻 CTS 742C163472JP 742C163472JP数据手册

742C163472JP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1024 ¥ 0.8572
8000+ $ 0.0949 ¥ 0.7939
12000+ $ 0.091 ¥ 0.7615
20000+ $ 0.0866 ¥ 0.7247
28000+ $ 0.084 ¥ 0.7027
40000+ $ 0.0814 ¥ 0.6813
100000+ $ 0.0761 ¥ 0.6368
库存: 130500
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 3428.8
