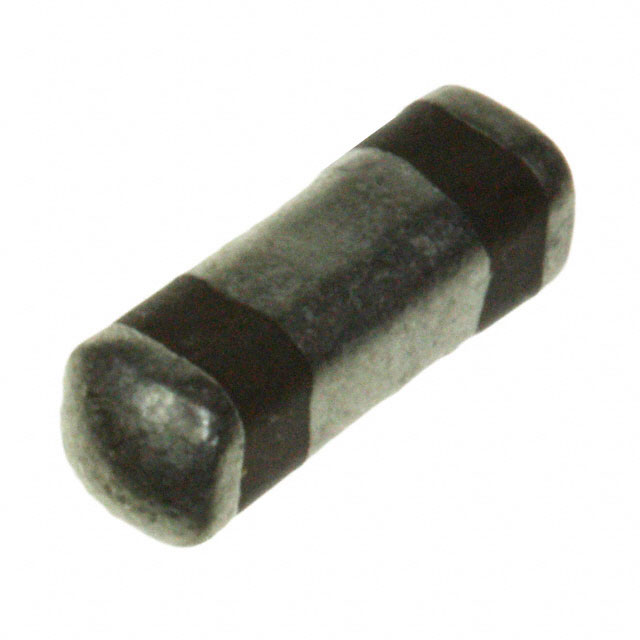

4700-003MLF

产品分类: EMI滤波器
厂牌: CTS
产品描述: 100V 10A 1 100nH 3 否 LC (Pi) 2nF 贴片安装 8mm*2.29mm*2.41mm
供应商型号: 410-1193-2-ND
供应商: Digi-Key
标准整包数: 2000
CTS EMI滤波器 4700-003MLF

4700-003MLF概述

    EMI/RFI Surface Mount π & C Filters for SMT Applications

    1. 产品简介


    TUSONIX 4700/4701系列π滤波器与4702系列C滤波器是为电磁干扰(EMI)和射频干扰(RFI)抑制而设计的表面贴装(SMT)组件。这些滤波器在紧凑的空间内提供了卓越的插入损耗特性,特别适用于需要成本效益和空间节约的应用场合。其设计适用于常见的焊接工艺,使其成为电子制造领域的理想选择。

    2. 技术参数


    - 电容值: 标称电容范围广泛,包括100pF至8200pF,允许在各种频率下进行EMI/RFI抑制。电容测量条件为25°C ±2°C,50%最大相对湿度,频率为1KHz,电压为1±0.2VRMS。
    - 插入损耗: 插入损耗以分贝(dB)表示,典型频率范围包括1MHz至10GHz。插入损耗在50Ω系统中进行测试,无负载条件下测量。
    - 额定工作温度: 连续工作温度范围从-55°C到最高85°C或125°C,具体取决于型号。
    - 绝缘电阻: 在25°C ±2°C条件下,施加100V直流电压时,绝缘电阻在两分钟内不应低于10,000兆欧姆。
    - 封装形式: 采用带状包装,便于自动贴装。

    3. 产品特点和优势


    - 高插入损耗: 提供在多种频率下的出色抑制效果,适合多种应用场景。
    - 易于安装: 专为常见的焊接工艺设计,如波峰焊、红外回流焊等。
    - 优越的可焊性: 独特的设计使焊接过程更加简便和可靠。
    - 减少PCB组件数量: 高集成度设计减少了PCB上的组件数量,节省空间。

    4. 应用案例和使用建议


    这些滤波器广泛应用于消费电子产品、通信设备和工业自动化等领域。例如,在移动电话中用于减少信号干扰,在通信基站中用于提高数据传输质量。建议用户根据具体应用环境调整焊接工艺参数,避免热冲击对陶瓷体的损害。

    5. 兼容性和支持


    - 兼容性: 适用于多种焊接工艺和电路板组装方式,与市面上多数主流电子元件兼容。
    - 技术支持: 厂商提供详细的焊接指南和维护支持,确保产品质量和长期可靠性。

    6. 常见问题与解决方案


    - Q: 如何避免热冲击损坏?
    A: 使用预热工艺,控制时间和温度,避免直接焊接导致的陶瓷体损坏。
    - Q: 如何清洁过滤器?
    A: 清洁过程中应避免剧烈振动和温差变化,确保使用清洁的清洗液。

    7. 总结和推荐


    TUSONIX 4700/4701系列π滤波器和4702系列C滤波器凭借其出色的插入损耗特性、易于安装和使用的优势,在多个应用领域表现出色。强烈推荐这些产品用于需要高效EMI/RFI抑制且注重成本效益的项目中。其全面的技术参数和支持服务也使得这些滤波器成为电子制造领域的可靠选择。

4700-003MLF参数

参数
电容值 2nF
额定电流 10A
ESD保护
通道数 1
电路技术 LC (Pi)
电阻 -
电感值 100nH
滤波器阶数 3
截止频率 -
中心频率 -
额定电压-DC 100V
长*宽*高 8mm*2.29mm*2.41mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4700-003MLF厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

4700-003MLF数据手册

厂牌 PDF简要描述 下载
CTS EMI滤波器 CTS 4700-003MLF 4700-003MLF数据手册

4700-003MLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.963 ¥ 8.0589
4000+ $ 0.9058 ¥ 7.5802
6000+ $ 0.8739 ¥ 7.3132
10000+ $ 0.8566 ¥ 7.1691
库存: 11000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 16117.8
