4701-002MLF

产品分类: EMI滤波器
厂牌: CTS
产品描述: 100V 10A 1 100nH 3 否 LC (Pi) 6.8nF 贴片安装 10mm*2.29mm*2.41mm
供应商型号: TS-4701-002MLF
供应商: 海外现货
标准整包数: 2000

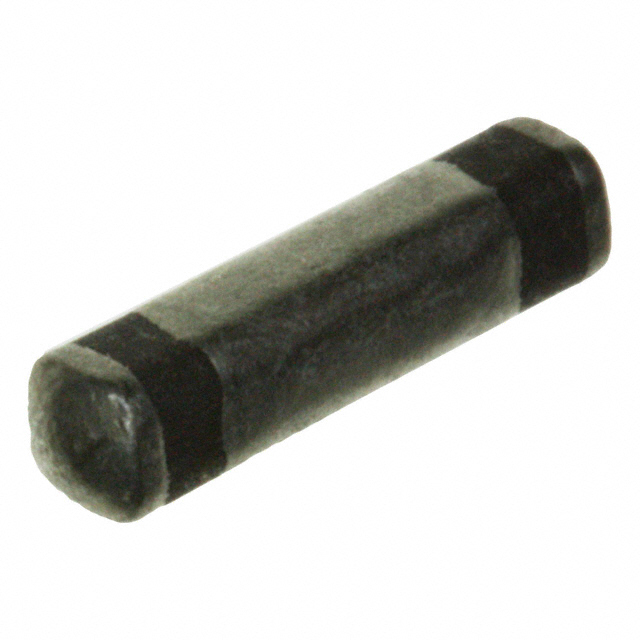

CTS EMI滤波器 4701-002MLF

4701-002MLF概述


    产品简介


    TUSONIX 4700/4701系列π滤波器和4702系列C滤波器是专为表面贴装技术(SMT)应用设计的EMI/RFI表面贴装π型和C型滤波器。这些滤波器特别适用于对成本和空间节省有要求的应用场合,同时需要提升插入损耗性能的场景。它们的主要功能是通过减少电磁干扰和射频干扰来提高电路的稳定性和可靠性。

    技术参数


    - 电容值:电容值测量条件为25℃±2℃,湿度不超过50%,频率为1kHz,电压为1±0.2VRMS。
    - 容量容差:标称电容值是在25℃±2℃下最小值,除非另有说明。

    - 插入损耗:插入损耗测量条件为50Ω系统,温度25℃±2℃,无负载条件(按MIL-STD-220标准)。插入损耗典型值在指定条件下测量。插入损耗数据是在匹配50Ω系统中测量的,强烈建议在实际电路操作条件下验证滤波器性能。
    - 工作条件:这些滤波器设计用于在温度、电压和电流标称值范围内连续运行。工作温度范围从-55℃到85℃或125℃。
    - 绝缘电阻:在25℃±2℃条件下,施加100V直流电压,充电电流限制在最大50mA。绝缘电阻在两分钟内最大值不小于10,000兆欧。
    - 包装方式:采用带状和卷装形式,适合自动放置。

    产品特点和优势


    - 优秀性能:出色的屏蔽插入损耗特性,可有效减少电磁干扰和射频干扰。
    - 易于放置:适合各种表面贴装工艺,如波峰焊、热风焊、回流焊等。
    - 良好的焊锡性:适合陶瓷元件的焊接过程。
    - 减少PCB组件数量:有助于减少PCB上的元器件数量,简化电路设计。

    应用案例和使用建议


    应用案例:TUSONIX 4700/4701系列π滤波器和4702系列C滤波器广泛应用于通信设备、工业自动化设备及医疗设备等需要降低EMI/RFI干扰的场合。例如,在汽车电子设备中,可以显著提升信号的稳定性和可靠性。
    使用建议:
    - 在焊接过程中,务必使用预热工艺,以避免热冲击对陶瓷元件造成损坏。
    - 使用焊接铁时,温度控制在500°F (260°C)以内,焊接时间控制在2-3秒内。
    - 清洁完成后,确保清洁剂干净,以防止污染元件。

    兼容性和支持


    - 这些滤波器与多种表面贴装技术兼容,可适用于不同的产品线。
    - 厂商提供了详细的技术支持和维护文档,包括材料安全数据表(MSDS)和详细的安装指南。

    常见问题与解决方案


    - Q:如何避免热冲击对陶瓷元件造成损坏?
    - A:在焊接前使用预热工艺,严格控制时间和温度。

    - Q:焊接时是否需要注意焊接铁的温度?
    - A:是的,焊接铁的温度应控制在500°F (260°C)以内,且焊接时间控制在2-3秒内。

    - Q:如何进行清洁操作?
    - A:清洁后应立即使用干净的清洁剂,避免污染元件。过度的温度变化或剧烈搅拌可能损坏滤波器。

    总结和推荐


    综上所述,TUSONIX 4700/4701系列π滤波器和4702系列C滤波器在性能、兼容性和易用性方面表现出色,非常适合需要高可靠性和低干扰的应用场合。因此,我们强烈推荐在类似应用中使用这些滤波器。其优秀的性能和广泛的适用性使其成为市场上极具竞争力的产品。

4701-002MLF参数

参数
ESD保护
额定电压-DC 100V
电路技术 LC (Pi)
截止频率 -
额定电流 10A
通道数 1
电感值 100nH
滤波器阶数 3
电容值 6.8nF
中心频率 -
电阻 -
长*宽*高 10mm*2.29mm*2.41mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4701-002MLF厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

4701-002MLF数据手册

厂牌 PDF简要描述 下载
CTS EMI滤波器 CTS 4701-002MLF 4701-002MLF数据手册

4701-002MLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
