742C163220JP

产品分类: 网络阵列电阻
厂牌: CTS
产品描述: 22Ω ±5% ±200ppm/℃ 63mW 2506 贴片安装 6.4mm*1.6mm*700μm
供应商型号: 3805460
供应商: 海外现货
标准整包数: 10

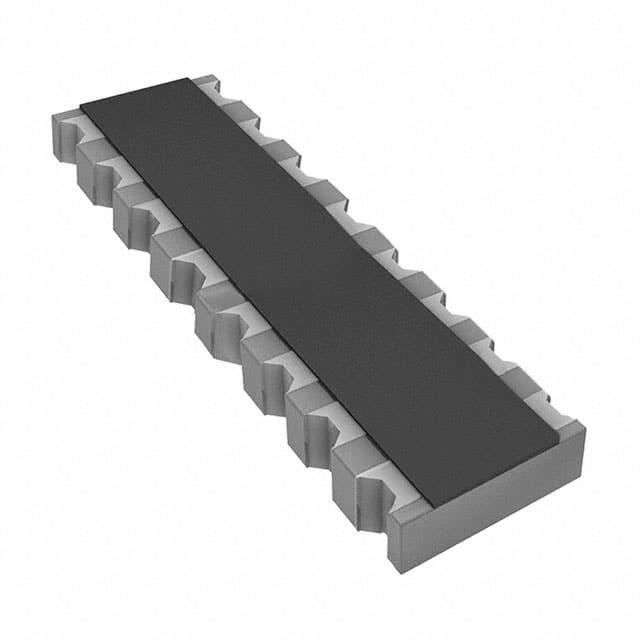

CTS 网络阵列电阻 742C163220JP

742C163220JP概述


    产品简介


    产品类型
    CTS公司生产的74x系列芯片电阻阵列是单封装设备,包含一组同质的电阻元件。这些电阻元件通常用于节省电路板面积并减少组件数量,特别适用于需要高密度布局的设计。
    主要功能
    - 提供低成本厚膜技术,确保经济高效且可靠。
    - 表面贴装结构无引脚设计,便于自动化组装。
    - 支持凸面或凹面端子,提高了焊接效果。
    - 使用镍屏障垫进行焊料涂层,确保更好的热稳定性。
    - 可以配置为隔离或汇流电路,提供灵活性。
    应用领域
    - 数据通信
    - 图像处理
    - 医疗设备
    - 网络连接
    - 逻辑门的上拉/下拉电阻
    - DDR SDRAM,MDDR,DRAM内存模块
    - 便携式测试设备
    - 低轮廓高密度设计

    技术参数


    | 参数 | 规格 |

    | 额定温度范围 | -55°C 至 +125°C |
    | 电阻范围 | 10Ω至1MΩ |
    | 电阻精度 | ±5%,±2%,±1%(视具体型号) |
    | 功率额定值 | 740: 0.031W,741: 0.063W,742: 0.063W |
    | 最大操作电压 | 740: 12.5V,741: 25V,742: 50V,745/746: 50V |
    | 电路类型 | 隔离型和汇流型 |
    | 封装代码 | 740、741、742、745、746 |
    | 引脚数 | 2、4、8、10 |
    | 材料 | 采用镍 [Ni] 和镀锡 [Sn] 终端 |

    产品特点和优势


    - 成本效益:采用低成本厚膜技术,适合大规模生产。
    - 易于装配:无引脚表面贴装设计,便于自动化生产和组装。
    - 提高性能:改进的温度系数比 (TCR) 跟踪性能优于离散电阻器。
    - 增强可靠性:焊接耐热性能良好,能够承受高达260°C的回流条件。
    - 兼容性广泛:多种电路配置和封装选项,适应不同的设计需求。

    应用案例和使用建议


    应用案例
    - 数据通信:由于74x系列电阻阵列可以显著减少电路中的组件数量,因此非常适合应用于数据通信设备中。
    - 医疗设备:在医疗设备中,对于小型化和高密度电路的需求使得74x系列成为理想选择。
    - 网络设备:对于要求高性能和高密度布局的网络设备,该系列具有明显的应用价值。
    使用建议
    - 在设计过程中,应根据具体应用场景选择合适的封装尺寸和电阻值。
    - 注意考虑环境温度和电流负荷对电阻值的影响,以避免过载和过温导致的损坏。
    - 为确保焊接质量,建议使用符合JEDEC J-STD-020标准的回流条件。

    兼容性和支持


    - 74x系列芯片电阻阵列与市场上大多数常见的表面贴装设备兼容。
    - 供应商提供详尽的技术文档和支持,包括数据手册、样本、设计指南和技术咨询等。
    - 若需进一步定制化服务,可以直接联系当地的CTC代表或客户服务团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不准确 | 检查环境温度和电流负荷是否超出了额定范围,如超出则可能导致误差。 |
    | 焊接时出现裂纹 | 确保焊接过程符合JEDEC J-STD-020标准,以减少应力裂纹的风险。 |
    | 产品无法通过特定环境测试 | 按照规定的测试程序重新进行环境测试,确保所有参数都在规范范围内。|

    总结和推荐


    总体评估
    74x系列芯片电阻阵列为高密度电路设计提供了经济高效的解决方案,尤其适用于数据通信、医疗设备和网络设备等应用场景。其独特的功能和优势使其在市场上具备较强的竞争力。
    推荐使用
    鉴于其高可靠性、良好的温度跟踪性能和较低的成本,强烈推荐在各类高密度电路设计项目中使用74x系列芯片电阻阵列。此外,供应商提供的全面技术支持和广泛的兼容性使其成为各种工业和消费类电子产品开发的理想选择。

742C163220JP参数

参数
电阻值 22Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 63mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 6.4mm*1.6mm*700μm
通用封装 2506
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

742C163220JP厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

742C163220JP数据手册

厂牌 PDF简要描述 下载
CTS 网络阵列电阻 CTS 742C163220JP 742C163220JP数据手册

742C163220JP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2313
100+ ¥ 1.0399
500+ ¥ 0.9318
1000+ ¥ 0.9318
2000+ ¥ 0.9151
4000+ ¥ 0.8985
20000+ ¥ 0.8985
40000+ ¥ 0.8985
库存: 7068
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.31
