首页  >  产品百科  >  XKA20421

XKA20421

产品分类: 固态继电器
厂牌: CELDUC
产品描述: AC 12V~275V 5A 5V~30V
供应商型号: HA-XKA20421
供应商: 海外现货
标准整包数: 22

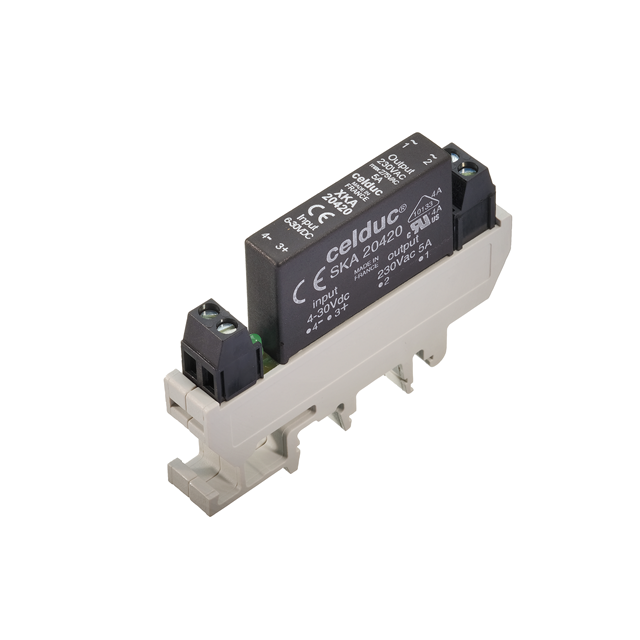

CELDUC 固态继电器 XKA20421

XKA20421概述

    # 电子元器件产品技术手册

    产品简介


    本产品是一款先进的固态继电器(SSR),设计用于DIN导轨安装。该继电器广泛应用于各类负载控制,如工业自动化、加热系统、照明控制等领域。通过LED指示灯显示控制状态,并集成过压保护功能,确保高抗干扰能力。适用于多种电压输入,为用户提供便捷和可靠的解决方案。

    技术参数


    输入特性(20°C)
    | 参考型号 | 输入电压范围 (Uc) | 最大控制电压 | 最小控制电压 | 额定电流 |

    | XKA 20420 | 6-30 VDC | 30 VDC | 5-30 VDC | 3 mADC |
    | XKA 20421 | 6-30 VDC | 30 VDC | 5-30 VDC | 3 mADC |
    | XKA70420 | 15-30 VAC/DC | 30 VAC/DC | 12-30 VDC/8.5-30 VAC | 3 mADC |
    | XKA70440 | 15-30 VAC/DC | 30 VAC/DC | 12-30 VDC/8.5-30 VAC | 3 mADC |
    | XKA90440 | 15-30 VAC/DC | 30 VAC/DC | 12-30 VDC/8.5-30 VAC | 3 mADC |
    输出特性(20°C)
    | 参考型号 | 额定电压 | 运行电压范围 | 同步 | 峰值电压 (VPEAK) | 持续电流 (IN) | 脉冲电流 (ITSM) | 离态泄漏电流 |

    | XKA 20420 | 230 VRMS | 12-275 VRMS | 同步 | 600 V (450 @ 1mA) | 1.6 V | 100 A | 0.3 mA |
    | XKA 20421 | 230 VRMS | 12-275 VRMS | 同步 | 600 V (450 @ 1mA) | 1.6 V | 100 A | 0.3 mA |
    | XKA70420 | 230 VRMS | 12-275 VRMS | 异步 | 800 V (700 @ 1mA) | 1.6 V | 100 A | 0.3 mA |
    | XKA70440 | 400 VRMS | 12-440 VRMS | 异步 | 800 V (700 @ 1mA) | 1.6 V | 100 A | 0.3 mA |
    | XKA90440 | 400 VRMS | 12-440 VRMS | 同步 | 800 V (700 @ 1mA) | 1.6 V | 100 A | 0.3 mA |

    产品特点和优势


    该产品具有以下显著特点:
    - LED指示灯:实时显示控制状态,便于操作和调试。
    - 过压保护:内置过压保护功能,防止外部电压波动造成的损害。
    - 高抗干扰能力:能有效抵抗外界干扰,提高系统的稳定性和可靠性。
    - 多功能性:适用于各种类型的负载,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于自动化生产线中的开关控制。
    - 加热系统:用于温度控制,例如暖通空调系统的调节。
    - 照明控制:用于家庭和商业建筑的智能照明系统。
    使用建议
    - 在多个模块并排安装时,需考虑电流降额。
    - 确保连接线径符合要求(2.5mm²/14 AWG)。

    兼容性和支持


    - 该产品与多种输入电压和负载类型兼容,广泛应用于各种场合。
    - 厂商提供详尽的技术支持和售后服务,确保客户能够得到最佳体验。

    常见问题与解决方案


    - 问题:无法启动
    解决办法:检查输入电压是否符合要求,确认连接正确。
    - 问题:输出异常
    解决办法:确认负载类型与继电器匹配,检查接线是否松动。

    总结和推荐


    综上所述,这款固态继电器以其高效、可靠的特点,适用于广泛的工业和商业应用。其高度集成的设计和多种电压输入选项使其成为理想的选择。强烈推荐此款继电器给需要高性能控制解决方案的用户。

XKA20421参数

参数
负载电压 12V~275V
输入电压 5V~30V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 5A
输出类型 AC
零件状态 在售
包装方式 盒装

XKA20421厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

XKA20421数据手册

厂牌 PDF简要描述 下载
CELDUC 固态继电器 CELDUC XKA20421 XKA20421数据手册

XKA20421封装设计

查看详情并下载
Symbol
Footprint
3D Model
