XKA20420R

产品分类: 固态继电器
厂牌: CELDUC
产品描述: AC 12V~275V 5A 6V~30V
供应商型号: 3667-XKA20420R-ND
供应商: Digi-Key
标准整包数: 22

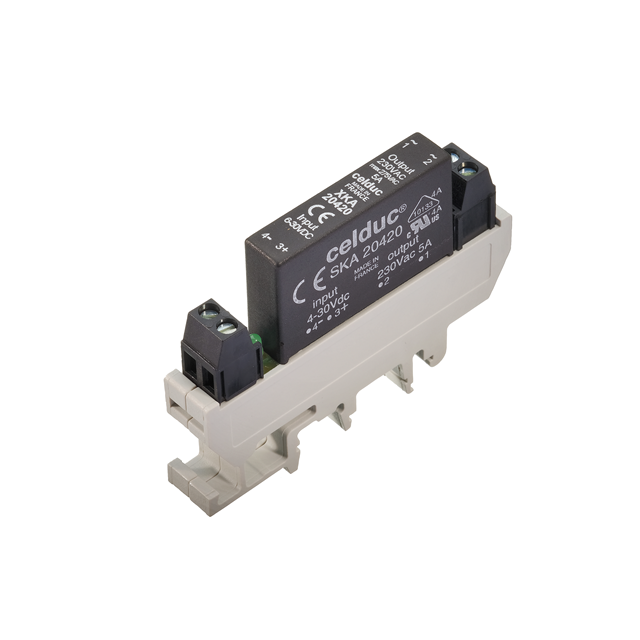

CELDUC 固态继电器 XKA20420R

XKA20420R概述


    产品简介


    电子元器件基本介绍
    本产品是一款固态继电器(SSR),专门设计用于DIN导轨安装。它适用于各种负载类型,并提供DC控制,具有多种优势,如LED指示灯、同步交流输出、内置过压保护和高抗干扰能力。该产品在自动化控制、工业设备和家用电器等领域有着广泛的应用。

    技术参数


    | 参数类别 | 规格 |

    | 输入电压范围(Uc) | 6-30 VAC/DC |
    | 最大控制电压 | 30 VDC |
    | 最小控制电压 | 6 VDC |
    | 控制电流 | 3 mADC |
    | 最大控制电流 | 30 mADC |
    | 释放电压 | 0.8 VDC |
    | 输入内阻 | 1000 Ω |
    | 存储温度范围 | -40°C 至 +150°C |
    | 工作温度范围 | -40°C 至 +80°C |
    | 输入-输出隔离电压 | 4000 VRMS |
    | 输入-输出电容 | 12.2 pF |
    | 宽度(尺寸图参考) | 42 mm |

    产品特点和优势


    - 新一代SSR产品:易于安装在DIN导轨上,适用于任何类型的负载。
    - LED可视化控制:方便操作者识别当前状态。
    - 零交叉交流输出:确保平稳切换。
    - 内置过压保护:有效防止电压过高损害。
    - 高抗干扰水平:适用于各种复杂电磁环境。
    - 可插拔弹簧端子连接器:易于安装和维护。

    应用案例和使用建议


    应用场景
    该产品适合应用于工业自动化控制、家电控制、仪器仪表等领域。例如,在自动化流水线上作为设备的控制元件,在空调系统中作为温度控制器的一部分,等等。
    使用建议
    - 确保安装时所有连接稳固,以避免接触不良。
    - 在接线过程中注意输入输出之间的正确区分,防止反接。
    - 使用外部电路设计降低干扰影响,提高稳定性和可靠性。

    兼容性和支持


    兼容性
    该产品采用标准DIN导轨安装方式,易于与其他DIN导轨设备配套使用。同时,其连接器为可插拔式设计,方便进行维修和更换。
    支持
    制造商提供全面的技术支持和售后服务,包括产品咨询、技术指导和维修服务。

    常见问题与解决方案


    问题一:如何判断继电器是否正常工作?
    - 解决方案:观察LED指示灯的状态,正常情况下应持续亮起;使用万用表测量输出端电压。
    问题二:如何确定合适的安装位置?
    - 解决方案:选择远离强电磁干扰源的位置,保证良好的散热环境。

    总结和推荐


    综上所述,这款固态继电器以其优异的性能和广泛的适用性成为众多应用场合的理想选择。它的LED指示灯和零交叉输出特性极大地提高了操作便捷性和可靠性。此外,高抗干扰能力和内置过压保护进一步增强了产品的耐用性。因此,强烈推荐在需要精确控制和高可靠性的应用中使用该产品。

XKA20420R参数

参数
输出类型 AC
负载电压 12V~275V
输入电压 6V~30V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 5A
包装方式 盒装

XKA20420R厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

XKA20420R数据手册

厂牌 PDF简要描述 下载
CELDUC 固态继电器 CELDUC XKA20420R XKA20420R数据手册

XKA20420R封装设计

查看详情并下载
Symbol
Footprint
3D Model
