XKA20420D

产品分类: 固态继电器
厂牌: CELDUC
产品描述: AC
供应商型号: SGQ-XKA20420D
供应商: 期货订购
标准整包数: 1

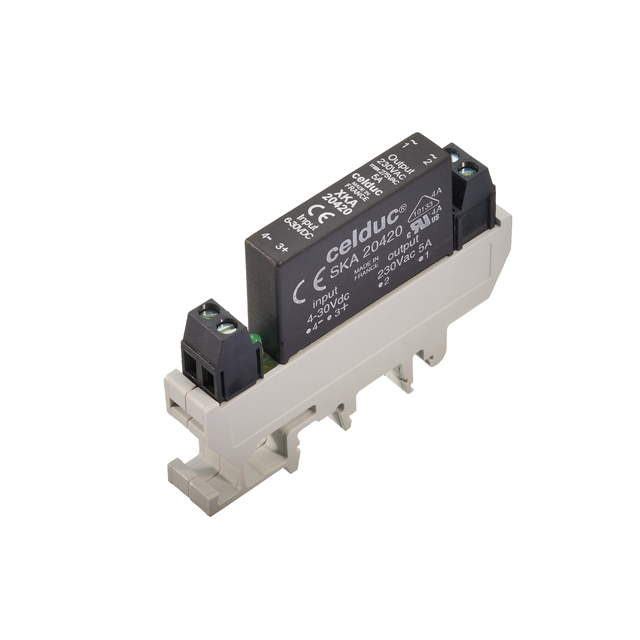

CELDUC 固态继电器 XKA20420D

XKA20420D概述

    # 电子元器件技术手册:AC-DC控制固态继电器

    产品简介


    本产品是一款适用于工业控制和自动化领域的固态继电器(SSR),特别设计用于安装在DIN导轨上。它具备AC-DC转换功能,能够提供5A / 230VAC的输出,是实现高效电力控制的理想选择。这款继电器可应用于各种类型的负载,并且具有LED状态显示功能,便于用户监控继电器的工作状态。其同步交流输出和内置过电压保护使得该继电器在恶劣环境下也能稳定工作,具有高抗干扰能力。

    技术参数


    - 输入特性(20°C):
    - 命令电压范围 (Uc): 6-30 VAC/DC
    - 最大命令电压: 30 VDC
    - 最小命令电压: 6 VDC
    - 工作电流: 3 mADC
    - 最大命令电流: 30 mA
    - 释放电压: 0.8 VDC
    - 内部电阻: 1000 Ω
    - 通用特性:
    - 存储温度: -40°C 到 +150°C
    - 工作温度: -40°C 到 +80°C
    - 输入-输出隔离电压: 4000 VRMS
    - 输入-输出电容: 3 pF
    - 重量: 42 g
    - 宽度: 12.2 mm
    - 输出特性:
    - 额定电压: 230 Vrms
    - 工作范围: 12 到 275 Vrms
    - 峰值电压 (钳位电压): 600 VPEAK (450 @1mA)
    - 同步水平: ± 12 VPEAK
    - 额定电流 (参见热曲线): 5 A
    - 意外过载电流 (10ms): 100 A
    - 导通电压降 (IN): 1.6 V
    - 阻塞状态漏电流 (@Un/50Hz): 0.3 mA
    - 最小负载电流: 5 mA
    - 保持电流: 10 mA
    - 闭合时间 (50Hz): 50 ms
    - 打开时间 (50Hz): 10 ms
    - 使用频率: 50 至 440 Hz
    - 断态dv/dt: 500 V/µs
    - 非重复断态di/dt: 50 A/µs

    产品特点和优势


    这款固态继电器的新一代设计专为DIN导轨安装而优化。它的零交叉交流输出特性确保了稳定的电力控制,而内置的过电压保护功能提高了其耐用性和可靠性。此外,该继电器具有出色的抗干扰能力,能够在复杂环境中长期稳定运行。其LED状态指示灯可以实时反映继电器的工作状态,增强了用户的操作便利性。

    应用案例和使用建议


    该固态继电器广泛应用于需要精确电力控制的场景,例如工厂自动化设备、照明控制系统、加热系统以及各种工业设备。建议在选择合适的应用场景时,充分考虑其工作环境条件,如温度范围、湿度和电磁干扰等因素。此外,在连接外部线路时,请务必参考正确的接线规范以确保安全性。

    兼容性和支持


    该固态继电器设计符合所有UL标准,适用于全球范围内的各种工业设备。对于其他兼容性问题或技术疑问,建议直接联系供应商获取进一步的支持与帮助。生产商将为客户提供详细的安装指导和技术支持服务。

    常见问题与解决方案


    - 问题: 继电器出现异常发热现象。
    - 解决方案: 检查工作电压是否超出额定范围,并确认散热条件是否满足要求。必要时调整负载或改善散热措施。

    - 问题: LED指示灯不亮。
    - 解决方案: 确认命令电压是否正常,并检查线路连接是否有误。
    - 问题: 控制信号无法触发继电器。
    - 解决方案: 确认命令电压与命令电流是否处于规定范围内,同时检查外部干扰源是否存在。

    总结和推荐


    综上所述,这款AC-DC控制固态继电器凭借其卓越的性能和广泛的适用性,非常适合于各类工业控制场合。如果您正在寻找一款高效可靠的电力控制解决方案,那么这款继电器无疑是您的理想选择。

XKA20420D参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 AC
负载电压 -
输入电压 -
控制电压 -
零件状态 在售
包装方式 盒装

XKA20420D厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

XKA20420D数据手册

厂牌 PDF简要描述 下载
CELDUC 固态继电器 CELDUC XKA20420D XKA20420D数据手册

XKA20420D封装设计

查看详情并下载
Symbol
Footprint
3D Model
