首页  >  产品百科  >  380LX472M100K052

380LX472M100K052

产品分类: 铝电解电容
产品描述: 4.7mF 100V ±20% 70mΩ@ 120Hz 3000h@ 85°C 5.13A@ 120Hz,5.9A@ 20 kHz 卡入式安装,按扣安装,通孔安装 30mm*50mm*52mm
供应商型号: N-380LX472M100K052
供应商: 云汉优选
标准整包数: 1

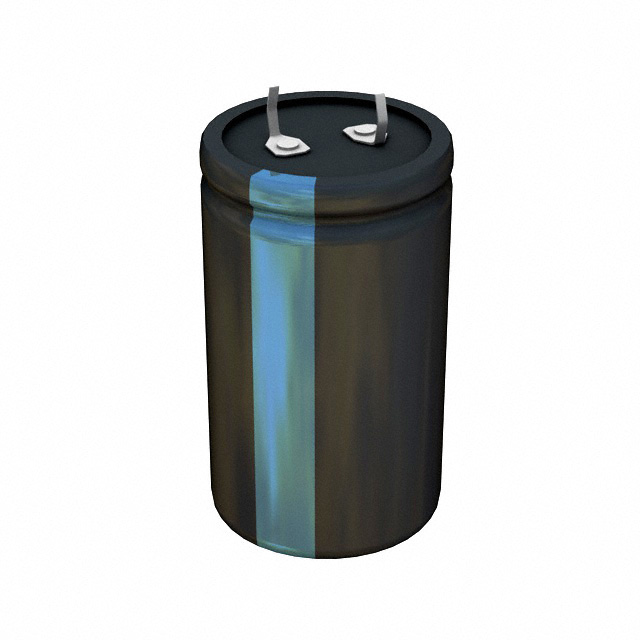

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX472M100K052

380LX472M100K052概述

    高品质铝电解电容器 —— Type 380L/LX 技术手册

    产品简介


    Type 380L/LX 是一款高性能铝电解电容器,广泛应用于电源转换系统(如开关电源输入和输出电路)及电机驱动等领域。它采用了多单元并联的方式,以提高表面面积,从而在某些应用场合接近高纹波能力。Type 380LX 能提供更高电容容量,而 Type 380L 在较大尺寸下能提供更低的ESR(等效串联电阻),并且提供了多种引脚配置以确保稳定性和反向保护。

    技术参数


    - 温度范围:
    - ≤ 250 Vdc:-40°C 至 +85°C
    - ≥ 315 Vdc:-25°C 至 +85°C
    - 额定电压范围: 16 Vdc 至 500 Vdc
    - 电容范围: 33 µF 至 270,000 µF
    - 电容容差: ± 20%
    - 漏电流: ≤3√CV µA (5分钟内)
    - 纹波电流倍率: 见图表
    - 低温特性: 阻抗比:Z–20⁰C ∕ Z+25⁰C
    - 16–50 Vdc:≤ 8
    - 63–100 Vdc:≤ 4
    - 150–500 Vdc:≤ 3
    - 耐久寿命测试: 3,000 小时,满载条件下 +85°C
    - 电容变化:±20%
    - ESR:200% 限制值
    - 漏电流:100% 限制值
    - 存放寿命测试: 1,000 小时,+85°C
    - 电容变化:±20%
    - ESR:200% 限制值
    - 漏电流:100% 限制值
    - 振动耐受: 10至55 Hz,0.06英寸,最大10g,每个平面2小时
    - 符合RoHS标准

    产品特点和优势


    - 最新评级: 全球范围内可获取
    - 功率和电机驱动最佳表现: 在各种应用中表现出色
    - 多样化选择: 提供49种不同尺寸
    - 多种引脚配置: 2、4 和 5 引脚可选
    - 稳定性: 通过4或5个引脚提供稳定且反向保护的安装方式

    应用案例和使用建议


    Type 380L/LX 的广泛应用包括电源转换系统的输入和输出电路、电机驱动系统等。由于它们可以将多个单元并联使用,因此可以在某些应用场合接近高纹波能力。建议根据实际应用需求选择适当的电容容量和引脚配置,以确保系统性能的最优化。

    兼容性和支持


    该产品与其他常见的电子元器件具有良好的兼容性。厂商提供了详细的技术支持,以确保客户能够有效地使用这些产品。此外,长期保修和服务计划也是客户可以获得的附加价值之一。

    常见问题与解决方案


    1. 问: 产品运行温度范围是否足够宽?
    - 答: 是的,-40°C 到 +85°C 的温度范围确保了在极端环境下的稳定性。
    2. 问: 产品的电容容差如何?
    - 答: 电容容差为± 20%,这在大多数应用中是可接受的。
    3. 问: 如何处理存储期间的电容变化问题?
    - 答: 存储期间进行定期检查,并在必要时进行重新校准。

    总结和推荐


    Type 380L/LX 系列铝电解电容器凭借其广泛的应用范围、优良的性能和多样化的选择,成为了市场上备受青睐的产品。无论是从可靠性还是性能来看,都是一个值得信赖的选择。我们强烈推荐这种电容器用于需要高性能、稳定性和长期可靠性的各种应用场景。

380LX472M100K052参数

参数
电容值 4.7mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 70mΩ@ 120Hz
工作寿命 3000h@ 85°C
纹波电流 5.13A@ 120Hz,5.9A@ 20 kHz
长*宽*高 30mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX472M100K052厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX472M100K052数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX472M100K052 380LX472M100K052数据手册

380LX472M100K052封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.777 ¥ 49.1045
60+ $ 4.8925 ¥ 41.5863
80+ $ 4.1922 ¥ 35.6337
库存: 2420
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 982.09
