AFK108M50P44T-F

产品分类: 铝电解电容
产品描述: 1mF 50V ±20% 73mΩ@ 100kHz 5000h@ 105°C 1.208A@ 120Hz,1.61A@ 100 kHz SMD 贴片安装 17mm*19mm*17mm
供应商型号: DMT-AFK108M50P44T-F
供应商: 海外现货
标准整包数: 125

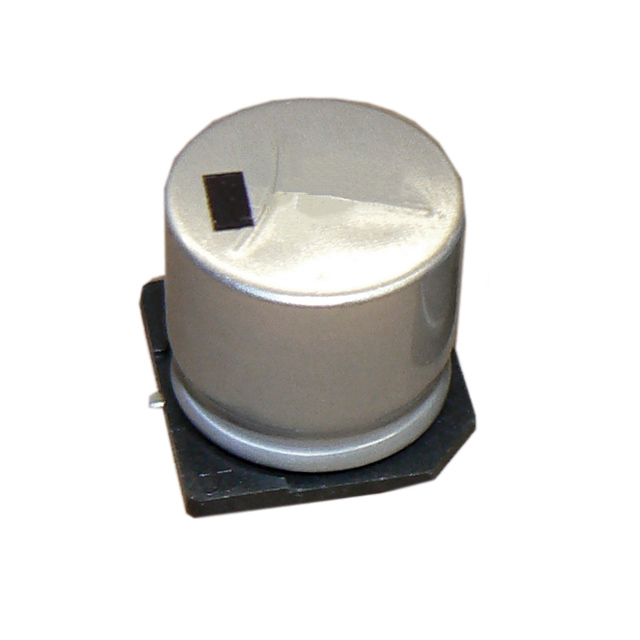

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 AFK108M50P44T-F

AFK108M50P44T-F概述


    产品简介


    AFK系列是一款SMT铝电解电容器,专为高可靠性和广泛应用而设计。它具有低阻抗、长寿命的特点,适用于滤波、旁路及电源解耦等领域。其额定温度范围为-55°C到+105°C,能够承受广泛的工业和商业环境条件。

    技术参数


    - 温度范围:-55°C 至 105°C
    - 额定电压:6.3Vdc至100Vdc
    - 电容范围:3.3 µF 至 6800 µF
    - 最大容差:±20%
    - 最大漏电流:在2分钟内,最大为0.01CV 或3 µA(取较大值)
    - 最大损耗因子:在120Hz/20°C时为0.26至0.36
    - 最大等效串联电阻 (ESR):在100kHz/20°C时为0.033至1.350 Ω
    - 最高纹波电流:在100kHz/105°C时,根据电容量不同,最高可达2060 mA
    - 产品认证:符合AEC-Q200标准

    产品特点和优势


    AFK系列铝电解电容器的显著特点包括:
    - 低阻抗:相较于传统的低ESR型电容器,AFK系列的阻抗降低了40%-60%。
    - 紧凑尺寸:相比同类产品,AFK系列电容器体积减少了30%-50%。
    - 长寿:在105°C环境下,使用寿命可达5000小时。
    - 广泛的工作温度范围:可在极端温度条件下稳定工作,特别适合于-55°C到105°C的应用。
    - 成本效益:相比钽电容器,提供类似的低阻抗性能,但成本更低。

    应用案例和使用建议


    应用案例
    AFK系列电容器常用于通信设备、电源管理、汽车电子、工业控制等领域。例如,在开关电源中,可以有效滤除噪声和提高系统稳定性。在电池充电器中,能提高电源转换效率并减少热耗散。
    使用建议
    - 散热管理:由于工作环境温度较高,建议增加适当的散热措施以保证长期稳定运行。
    - 纹波电流:考虑到较高的纹波电流可能导致温度上升,建议适当降额使用,以延长产品寿命。
    - 布局考虑:为了更好地利用紧凑尺寸的优势,在PCB布局时需考虑散热路径和热分布,以确保最佳性能。

    兼容性和支持


    AFK系列电容器具有广泛的兼容性,可直接替换同类低ESR电容器,无需额外的电压降额。厂商提供了详尽的技术支持,包括安装指南、设计工具以及客户支持服务,以帮助用户更好地应用此产品。

    常见问题与解决方案


    1. 问题:电容器发热严重
    - 解决方案:检查散热设计,必要时增加散热片或使用更大尺寸的电容器。
    2. 问题:纹波电流超出规定值
    - 解决方案:考虑降低负载电流或更换更大额定电流的电容器。
    3. 问题:电容器出现泄漏
    - 解决方案:检查焊接质量,确保无虚焊或冷焊现象,同时确认工作环境未超出电容器的最大允许温度范围。

    总结和推荐


    AFK系列铝电解电容器凭借其低阻抗、长寿命和广泛的适用温度范围,在多个应用领域展现出卓越性能。其独特的技术和优势使其在市场上具备强大的竞争力。经过综合评估,我们强烈推荐AFK系列电容器作为高性能应用的理想选择。无论是工业控制系统还是消费电子产品,AFK系列都能提供稳定可靠的性能支持。

AFK108M50P44T-F参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 73mΩ@ 100kHz
纹波电流 1.208A@ 120Hz,1.61A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 17mm*19mm*17mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AFK108M50P44T-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

AFK108M50P44T-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES AFK108M50P44T-F AFK108M50P44T-F数据手册

AFK108M50P44T-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
