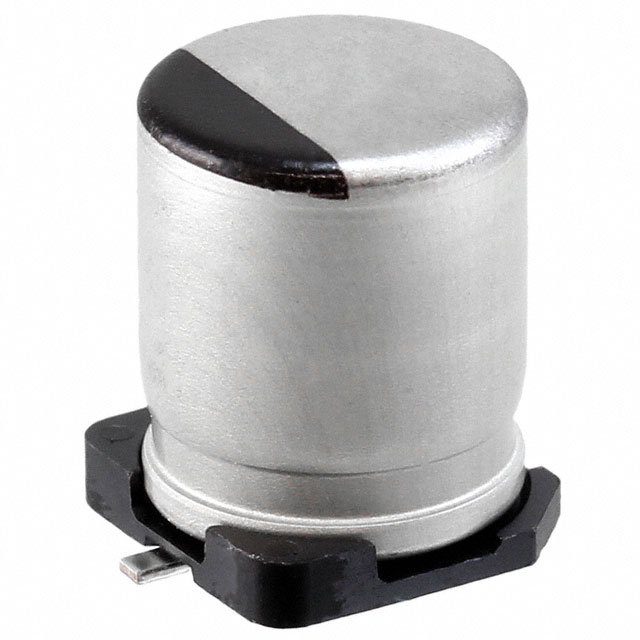

HZA157M035F24T-F

产品分类: 铝电解电容
产品描述: 150μF 35V ±20% 27mΩ 10000h@ 105°C 230mA@ 120Hz,2.3A@ 100 kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: HZA157M035F24T-FTR-ND
供应商: Digi-Key
标准整包数: 500
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 HZA157M035F24T-F

HZA157M035F24T-F概述

    HZA SMT Hybrid Polymer-Aluminum Electrolytic Capacitors

    产品简介


    HZA系列是适用于+105°C环境下的表面贴装(SMT)混合聚合物-铝电解电容器。这类电容器结合了铝电解电容器和铝聚合物电容器的优势,具有极低的等效串联电阻(ESR)和高纹波电流处理能力,特别适合用于过滤、旁路和电源去耦等需要长寿命的应用场合。

    技术参数


    - 工作温度范围:-55°C至+105°C
    - 额定电压:25Vdc, 35Vdc, 50Vdc, 63Vdc, 80Vdc
    - 容量范围:10µF到330µF
    - 容量容差:±20% @ 120 Hz/+20°C
    - 漏电流:I = 0.01CV 或 3 µA最大值,以较大者为准(测量2分钟后)
    - 纹波电流频率修正因子:
    - 120 Hz:0.1
    - 1000 Hz:0.3
    - 10,000 Hz:0.6
    - 100 KHz:1
    - 质保:符合AEC-Q200标准
    - RoHS认证

    产品特点和优势


    - 超低ESR:典型值小于0.1欧姆,适合高纹波电流的应用。
    - 长寿命:可承受高达10,000小时的负载寿命测试。
    - 耐高温:额定温度范围为-55°C至+105°C,确保在极端温度下稳定工作。
    - 高可靠性:通过多项严格的测试,包括负载寿命测试、货架寿命测试和湿度抵抗测试。
    - 符合AEC-Q200标准:适合汽车及其他高可靠性要求的应用。
    - RoHS认证:环保材料,符合欧盟标准。

    应用案例和使用建议


    HZA系列电容器广泛应用于汽车电子、工业控制、电源转换系统等领域。例如,在汽车电源管理系统中,这些电容器可以用于滤波、旁路和去耦合,确保系统的稳定运行。
    使用建议:
    - 在设计电路时,根据具体的应用需求选择合适的容量和电压等级。
    - 确保焊点和PCB布局符合推荐的热应力测试条件。
    - 对于高可靠性应用,建议额外增加保护电路或冗余措施。

    兼容性和支持


    - 兼容性:与主流SMT设备兼容,能够承受多次回流焊接。
    - 支持:提供详细的技术手册和规格书,厂商提供标准的售后技术支持。

    常见问题与解决方案


    - 问题1:电容器在长时间使用后出现漏电流增大。
    - 解决方案:检查焊接质量和环境条件,确保符合推荐的热应力测试条件。

    - 问题2:电容器在高温环境下工作不稳定。
    - 解决方案:确认使用的电容器型号是否满足额定工作温度要求,更换为适合高温环境的型号。

    总结和推荐


    HZA系列SMT混合聚合物-铝电解电容器以其出色的性能、长寿命和高可靠性成为电子设备的理想选择。它在多种应用场景中表现出色,特别是在需要极高稳定性和可靠性的情况下。建议在需要长寿命和高可靠性的应用中优先考虑此产品。此外,详细的文档和支持使得安装和维护变得简单快捷,是市场上极具竞争力的产品之一。

HZA157M035F24T-F参数

参数
电容值 150μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 27mΩ
纹波电流 230mA@ 120Hz,2.3A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HZA157M035F24T-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

HZA157M035F24T-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES HZA157M035F24T-F HZA157M035F24T-F数据手册
