CGS443U060X5L

产品分类: 铝电解电容
产品描述: 44mF 60V -10%~75% 2000h@ 85°C 底座安装,螺纹安装
供应商型号: N-CGS443U060X5L
供应商: 云汉优选
标准整包数: 1

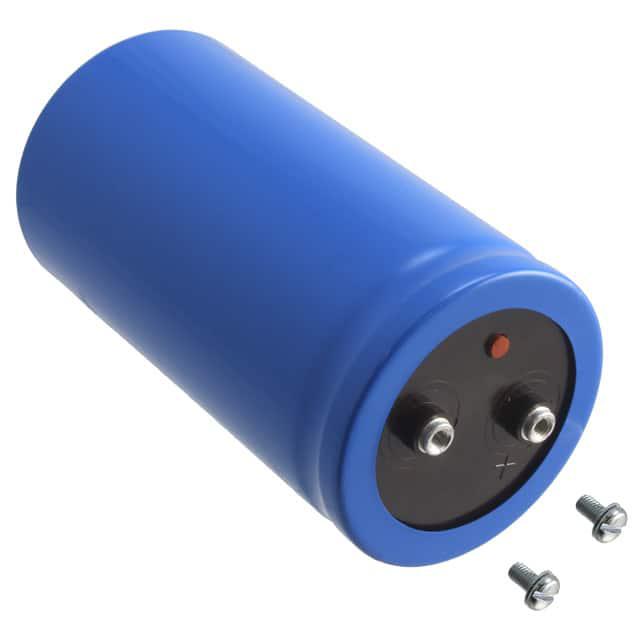

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS443U060X5L

CGS443U060X5L概述

    高压铝电解螺栓式电容器 —— CDE CGS 系列

    产品简介


    CDE Cornell Dubilier 公司生产的 CGS 系列螺栓式铝电解电容器,是一种适用于高电流滤波和能量存储的高性能电容器。这类电容器具有高 CV(容量×电压)值,能够应对多种复杂的应用需求,是工业控制、电源管理、通信设备等领域的重要组件。

    技术参数


    CGS 系列电容器的技术规格包括:
    - 容量范围: 75 μF 至 1,500,000 μF
    - 电压范围: 6.3 Vdc 至 95 Vdc(具体型号不同,对应不同的电压)
    - 容差范围:
    - 6.3-150 Vdc: –10% +75%
    - 200-450 Vdc: –10% +50%
    - 工作温度范围: –40°C 至 +85°C
    - 纹波电流系数(Ambient Temperature):
    - +45°C: 2.24
    - +55°C: 2.00
    - +65°C: 1.73
    - +75°C: 1.41
    - +85°C: 1.00
    - 额定纹波电流(120 Hz, +85°C):
    - 6.3-150 Vdc: 0.9 - 1.3 A
    - 200-500 Vdc: 0.9 - 1.5 A

    产品特点和优势


    - 高 CV 值: CGS 系列电容器具有高 CV 值,使其能够在相同的体积下提供更大的容量,尤其适合需要大容量存储的应用。
    - 高电流过滤能力: 优异的纹波电流承受能力,适用于高频交流电的过滤,可提高系统效率并延长使用寿命。
    - 坚固耐用的螺栓连接: 螺栓端子设计便于安装和维护,同时提供了更高的机械强度,适合严苛的工作环境。
    - 宽工作温度范围: 从–40°C 到 +85°C 的工作温度范围,确保在各种极端环境下都能稳定运行。

    应用案例和使用建议


    CGS 系列电容器在多种应用场景中表现出色,如电源转换模块、电力供应系统、电机驱动装置和通信设备。以下是几种典型应用建议:
    - 电源转换模块: 在这种应用中,建议选择具备较高 CV 值和高纹波电流承受能力的型号,以提高系统的效率和稳定性。
    - 电力供应系统: 对于需要频繁充放电的电力供应系统,可以选择容量较大且耐纹波电流能力更强的型号。
    - 电机驱动装置: 在高电流和高电压的应用场合,选择具备高耐纹波电流能力和宽工作温度范围的型号,可以保证系统的可靠运行。

    兼容性和支持


    CGS 系列电容器与其他同类产品和系统具有良好的兼容性,支持多种安装方式和接口。CDE 公司提供详细的技术文档和支持服务,确保客户在使用过程中得到充分的技术指导和售后保障。

    常见问题与解决方案


    - 问题: 安装后电容器的容量降低
    - 解决方案: 检查焊接质量和连接可靠性,确认所有连接点无松动和短路。
    - 问题: 电容器表面发热严重
    - 解决方案: 检查周围环境温度和负载条件,确保不超过最大额定纹波电流和工作电压。
    - 问题: 电容器无法通过额定电压测试
    - 解决方案: 核对所选型号是否符合所需的电压要求,并检查安装位置是否符合制造商建议。

    总结和推荐


    CDE CGS 系列高压铝电解螺栓式电容器凭借其高 CV 值、高电流过滤能力和坚固耐用的螺栓连接设计,在工业应用中表现出色。无论是在高电流过滤还是能量存储方面,这款电容器都提供了可靠的性能和卓越的耐用性。综合考虑其广泛的应用范围和高效的支持服务,强烈推荐在相关应用中选用此系列产品。

CGS443U060X5L参数

参数
电容值 44mF
额定电压 60V
容差 -10%~75%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 2000h@ 85°C
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

CGS443U060X5L厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS443U060X5L数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS443U060X5L CGS443U060X5L数据手册

CGS443U060X5L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 100.9014 ¥ 857.6619
3+ $ 96.2329 ¥ 817.9797
6+ $ 93.4932 ¥ 794.6922
12+ $ 91.698 ¥ 779.433
20+ $ 89.9028 ¥ 764.1738
库存: 20
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1715.32
