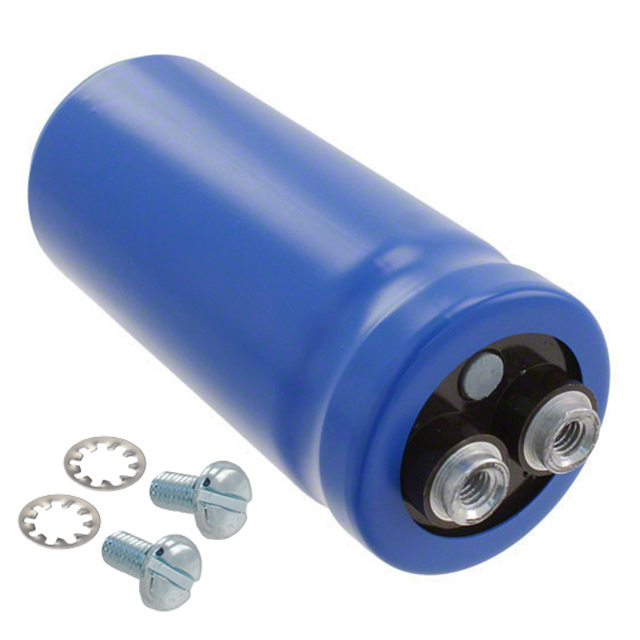

CGS472U025R2C

产品分类: 铝电解电容
产品描述: 4.7mF 25V -10%~75% 101mΩ@ 120Hz 2000h@ 85°C 2.7A@ 120Hz,3.51A@ 10 kHz 底座安装,螺纹安装 34.93mm(长度)*53.98mm(高度)
供应商型号: CGS472U025R2C-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS472U025R2C

CGS472U025R2C概述


    产品简介


    Type CGS High-Cap Screw Terminal Aluminum Electrolytic Capacitor 是一款高CV值螺纹终端铝电解电容器,适合用于要求高性能和高电流过滤的应用场景。它具有卓越的电气特性和可靠性,在工业自动化、电力系统、通信设备及可再生能源领域具有广泛的应用前景。
    主要功能:
    - 高电流滤波
    - 能量存储
    - 支持宽范围电压和容量
    应用领域:
    - 工业控制设备
    - 通信设备电源模块
    - 新能源逆变器
    - 医疗设备电源

    技术参数


    以下是Type CGS High-Cap Screw Terminal Aluminum Electrolytic Capacitor的主要技术规格:
    | 参数 | 规格范围 |

    | 容量范围 | 75 µF 至 1,500,000 µF |
    | 工作电压范围 | 6.3 WVdc 至 75 WVdc |
    | 容量公差 | -10% +75%(6.3-150 WVdc)|
    -10% +50%(200-450 WVdc)|
    | 工作温度范围 | -40°C 至 +85°C |
    | 环境温度下的额定纹波电流 | 温度每增加+10°C,减小0.8倍 |

    产品特点和优势


    1. 高CV值:Type CGS能够在有限的空间内提供更高的电容,节省设计空间并提升系统效率。
    2. 宽工作电压范围:支持从低至6.3 WVdc到高达75 WVdc的工作电压,满足多种应用需求。
    3. 高可靠性:螺纹端子设计提高了机械强度,适应恶劣环境条件。
    4. 高性能散热:出色的热管理能力延长了使用寿命,减少了更换频率。
    5. 行业认证:通过严格的质量控制流程,确保符合国际标准。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于驱动系统中的储能电容器组,提供稳定电流输出。
    2. 可再生能源:在太阳能逆变器中作为滤波器以减少交流谐波。
    3. 医疗设备:为医疗设备提供持续稳定的直流供电。
    使用建议
    - 在高频环境下使用时,需关注额定纹波电流与实际需求匹配。
    - 安装过程中注意避免过度拧紧螺纹端子,防止外壳变形。
    - 操作温度超出推荐范围可能导致性能下降,需采取适当温控措施。

    兼容性和支持


    Type CGS系列产品与市场上主流的电子控制板、电源模块高度兼容。制造商提供全面的技术支持服务,包括产品选型指导、定制化解决方案开发及售后维护。客户可通过官网或直接联系客户服务团队获取更多详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流不足 | 确保选择更高额定值的型号 |
    | 使用寿命较短 | 检查环境温度是否超出推荐范围 |
    | 接触不良 | 检查螺纹端子是否有氧化现象并进行清洁 |

    总结和推荐


    Type CGS High-Cap Screw Terminal Aluminum Electrolytic Capacitor以其高性能、高可靠性及广泛应用领域的适用性,成为电子设计工程师的理想选择。产品不仅在电气性能上表现优异,还具备灵活的安装方式和强大的兼容性。强烈推荐用于需要高效能过滤和能量储存的严苛应用场景。
    总结:推荐购买。

CGS472U025R2C参数

参数
电容值 4.7mF
额定电压 25V
容差 -10%~75%
ESR-等效串联电阻 101mΩ@ 120Hz
工作寿命 2000h@ 85°C
纹波电流 2.7A@ 120Hz,3.51A@ 10 kHz
长*宽*高 34.93mm(长度)*53.98mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

CGS472U025R2C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS472U025R2C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS472U025R2C CGS472U025R2C数据手册

CGS472U025R2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
