首页  >  产品百科  >  LP103M025H3P3

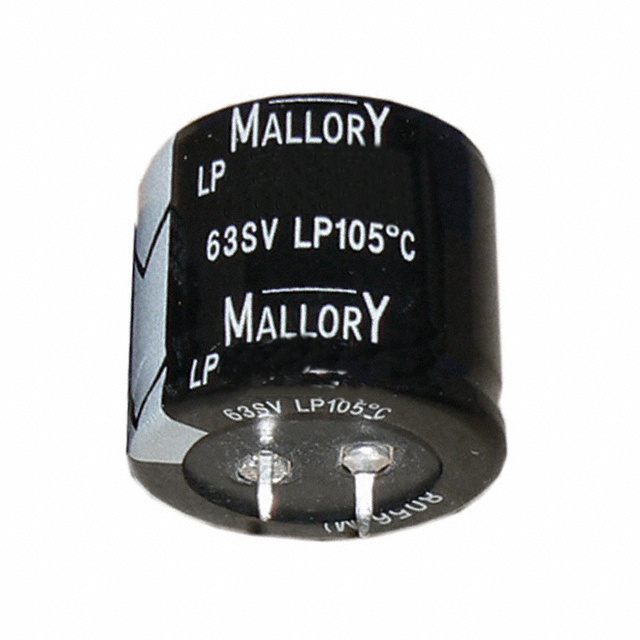

LP103M025H3P3

产品分类: 铝电解电容
产品描述: 10mF 25V ±20% 50mΩ@ 120Hz 1000h@ 105°C 3.333A@ 120Hz,3.6663A@ 100 kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*30mm(高度)
供应商型号: N-LP103M025H3P3
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 LP103M025H3P3

LP103M025H3P3概述


    产品简介


    产品类型: Type LP 105ºC Snap-In Aluminum Electrolytic Capacitors
    主要功能: Type LP 系列铝电解电容器是为低电压应用而设计的小型电容器。它们以其坚固的结构和长达105°C的稳定工作温度确保了长期使用寿命。这些电容器的等效串联电阻(ESR)保持稳定,使其非常适合用于开关模式电源(SMPS)应用中。
    应用领域: 这些电容器广泛应用于消费电子产品、计算机、通信设备及工业自动化设备等领域,尤其是在需要小型化且能承受较高温度的工作环境中。

    技术参数


    - 电容范围: 100 µF 至 47,000 µF
    - 容差: ±20%
    - 额定电压: 16 Vdc 至 250 Vdc
    - 工作温度范围: -40°C 至 +105°C
    - 直流泄漏电流: I = 0.02CV,其中 C 是电容(单位为 µF),V 是额定电压(单位为 V)
    - 损耗因子: 在 120 Hz 和 +25°C 下为 30%,每增加 1000 µF 容量,损耗因子增加 2%
    - 温度波动倍数: 在 +85°C 时为 1.65,在 +65°C 时为 2.25,在 +45°C 时为 2.55
    - 最大纹波电流: 在 105°C 和 120 Hz 条件下为额定值表中所示数值,可根据温度和频率进行调整
    - 负载寿命测试: 1,000 小时在 +105°C 条件下全负载运行
    - 存放寿命测试: 500 小时在 105°C 下存放,电容和 DC ±20%
    - 振动测试: 10 到 55 Hz,最大 0.06 英寸振幅,10 g 最大加速度,每个平面 2 小时
    - 符合RoHS标准

    产品特点和优势


    - 高可靠性: 由于其长期稳定的工作温度和长寿命,使得该电容器具有高可靠性。
    - 超稳定的ESR: 105°C 的稳定 ESR 确保了电路在高温下的可靠运行。
    - 广泛的电压和电容范围: 提供多种电压等级和电容值,适用于不同应用场景。
    - 耐用的结构: 能够承受高达 105°C 的工作温度,适合在恶劣环境下使用。
    - 紧凑的设计: 直径 22 至 35 毫米,适合空间受限的应用场合。

    应用案例和使用建议


    应用案例:
    - 开关电源: Type LP 电容器特别适用于开关电源中,以提供稳定的滤波作用和电压调节。
    - 工业自动化: 在某些工业自动化系统中,需要电容器能在较高温度下稳定工作,例如在高温环境中的传感器或驱动设备。
    - 消费电子: 许多消费电子产品(如笔记本电脑和手机充电器)也需要能够在高温下工作的电容器来确保安全和稳定性能。
    使用建议:
    - 散热设计: 在使用 Type LP 电容器时,应考虑散热设计,以避免过热影响其使用寿命。
    - 正确选型: 在选择具体型号时,应根据实际需求确定合适的电容值和额定电压。
    - 安装规范: 确保安装符合制造商的要求,以避免损坏。

    兼容性和支持


    - 兼容性: Type LP 电容器可与大多数现代电子设备和电路板兼容,特别是在需要高可靠性电容器的应用中。
    - 厂商支持: 作为一家知名的电子元件制造商,CDE Cornell Dubilier 提供了详细的文档和客户支持,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    1. 问题: 如何测试直流泄漏电流?
    - 解决方案: 使用合适的万用表,并按照手册中的 I = 0.02CV 公式进行计算。
    2. 问题: 在高湿度环境下如何保护电容器?
    - 解决方案: 可以通过密封或涂层等方式防止湿气侵入,从而延长电容器的使用寿命。
    3. 问题: 如何正确选择合适的电容值?
    - 解决方案: 需要根据实际应用场景的功率和频率要求来确定所需的电容值。

    总结和推荐


    综合评估:
    Type LP 105ºC Snap-In Aluminum Electrolytic Capacitors 在多个方面表现出色。它们具有高可靠性、稳定的 ESR、宽广的电压和电容范围、以及紧凑的设计。这些特点使得它们在各种工业和消费电子应用中都能发挥出色的作用。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,强烈推荐 Type LP 105ºC Snap-In Aluminum Electrolytic Capacitors 在需要高性能和高可靠性的应用场景中使用。无论是开关电源、工业自动化还是消费电子产品,Type LP 电容器都是理想的选择。

LP103M025H3P3参数

参数
电容值 10mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 50mΩ@ 120Hz
工作寿命 1000h@ 105°C
纹波电流 3.333A@ 120Hz,3.6663A@ 100 kHz
长*宽*高 35mm(长度)*30mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LP103M025H3P3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

LP103M025H3P3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES LP103M025H3P3 LP103M025H3P3数据手册

LP103M025H3P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.498 ¥ 29.733
90+ $ 3.3269 ¥ 28.2787
200+ $ 3.2436 ¥ 27.5706
350+ $ 3.1926 ¥ 27.1371
库存: 880
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1040.65
直接购买
加入购物车
