CGS303U030V4C

产品分类: 铝电解电容
产品描述: 30mF 30V -10%~75% 19mΩ@ 120Hz 2000h@ 85°C 10A@ 120Hz,13A@ 10 kHz 底座安装,螺纹安装 50.8mm*104.78mm*104.78mm
供应商型号: N-CGS303U030V4C
供应商: 云汉优选
标准整包数: 1

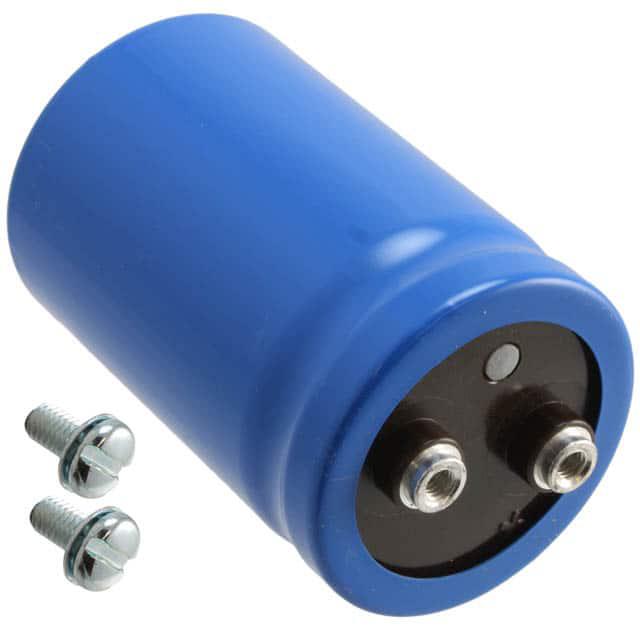

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS303U030V4C

CGS303U030V4C概述

    高品质铝电解螺纹端子电容器 —— Type CGS 系列
    概述
    CDE Cornell Dubilier公司是一家专业生产高质量电容器的公司。本文将详细介绍其最新推出的Type CGS高容量螺纹端子铝电解电容器。这款电容器在高电流过滤和储能方面具有卓越性能,适用于多种苛刻的应用场景。以下是产品的详细介绍和技术参数。

    产品简介


    Type CGS高容量螺纹端子铝电解电容器是为满足严苛环境下的应用而设计的,特别适合用于高电流过滤和能量储存。该系列电容器通过其螺纹端子提供稳定可靠的连接方式,广泛应用于通信、工业控制、医疗设备和汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 电容范围 | 75 µF 至 1,500,000 µF |
    | 额定电压范围 | 6.3 Vdc 至 95 Vdc |
    | 电压浪涌范围 | 8 Vdc 至 95 Vdc |
    | 电容容差 | –10% +75% (6.3 - 150 WVdc)
    –10% +50% (200 - 450 WVdc) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 额定纹波电流 | 根据不同额定电压和频率变化 |
    典型性能曲线
    - 温升曲线:点击[此处](#)查看
    - 机械选项:点击[此处](#)查看
    - 认证信息:请参阅DCMC数据表

    产品特点和优势


    Type CGS系列电容器具备以下几个显著优势:
    - 高CV值:高容量和低阻抗设计,确保了更高的能量密度。
    - 稳定的电容特性:即使在极端温度下,电容器也能保持稳定的电容特性。
    - 优秀的纹波电流承受能力:确保电容器在高频应用中的可靠性。
    - 坚固耐用:通过严格的质量检测,保证长期可靠运行。

    应用案例和使用建议


    Type CGS电容器适用于多种应用场景,例如:
    - 通信系统:用于电源滤波和能量存储。
    - 工业控制:在高电流和高电压环境下提供可靠的电力支持。
    - 医疗设备:确保设备在关键应用中的稳定性和可靠性。
    - 汽车电子:应对复杂的工作环境,提供高性能的储能和滤波功能。
    使用建议
    1. 热管理:在高纹波电流环境中使用时,需注意散热设计以防止过热。
    2. 匹配电感值:为了减少电感效应的影响,建议使用低电感电感器与电容器配合使用。
    3. 定期检查:定期进行电容器的健康状态检查,及时更换损坏或老化的电容器。

    兼容性和支持


    CDE Cornell Dubilier公司为Type CGS电容器提供全面的技术支持,包括产品咨询、安装指导和售后维修服务。此外,该电容器可与市场上常见的其他电子元件兼容,如电感器、电阻器和集成电路等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过高导致过热 | 减少电流负载,增加散热片或风扇以提高散热效果。 |
    | 电容值不稳定 | 检查焊接点是否松动,重新焊接并确保良好的电气连接。 |
    | 漏电流过大 | 更换电容器,选择更合适的电容器型号。 |

    总结和推荐


    Type CGS系列高容量螺纹端子铝电解电容器凭借其出色的性能和高可靠性,在多种严苛的应用环境中表现出色。无论是在通信、工业控制还是医疗设备中,Type CGS都是一个值得信赖的选择。建议在需要高电流过滤和储能的应用场合优先考虑此系列产品。对于任何疑问或技术支持需求,均可联系CDE Cornell Dubilier公司的客户服务团队。

CGS303U030V4C参数

参数
电容值 30mF
额定电压 30V
容差 -10%~75%
ESR-等效串联电阻 19mΩ@ 120Hz
纹波电流 10A@ 120Hz,13A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 50.8mm*104.78mm*104.78mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

CGS303U030V4C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS303U030V4C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS303U030V4C CGS303U030V4C数据手册

CGS303U030V4C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 57.717 ¥ 490.5945
6+ $ 48.3997 ¥ 411.3975
13+ $ 45.441 ¥ 386.2485
27+ $ 43.197 ¥ 367.1745
42+ $ 41.157 ¥ 349.8345
100+ $ 34.9452 ¥ 297.0342
125+ $ 30.039 ¥ 255.3315
库存: 6
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 981.18
