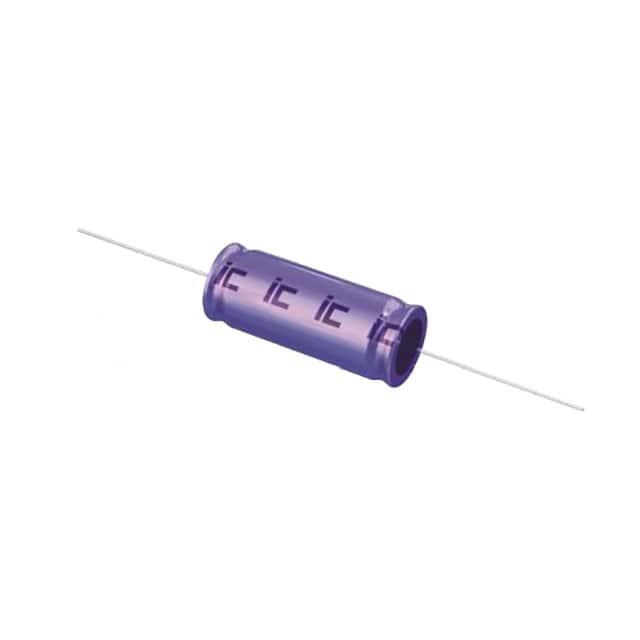

475BPA050M

产品分类: 铝电解电容
产品描述: 4.7μF 50V ±20% 49.383Ω@ 120Hz 2000h@ 85°C 46mA@ 120Hz 通孔安装 16mm(长度)
供应商型号: ET-3389057
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 475BPA050M

475BPA050M概述

    电子元器件产品技术手册

    产品简介


    本产品为一种小型尺寸的非极性或双极性电容器,适用于音频耦合及交叉网络。这种电容器具有体积小、易于安装的特点,广泛应用于各种音频设备中,如扬声器、音频放大器和其他音频处理电路。

    技术参数


    以下是该电容器的技术规格和性能参数:
    | 参数名称 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 电容容差 | ±20%(120 Hz, 20°C) |
    | 额定电压 (WVDC) | 16V, 25V, 50V, 100V |
    | 冲击电压 (SVDC) | 20V, 32V, 63V, 125V |
    | 耗散因子 (Tan δ) | WVDC 16: 0.22 |
    WVDC 25: 0.2 |
    WVDC 50: 0.14 |
    WVDC 100: 0.1 |
    | 泄漏电流 | ≤0.05CV 或 3μA (取较大者) |
    | 低温稳定性 | WVDC 16: 2 |
    WVDC 25: 2 |
    WVDC 50: 2 |
    WVDC 100: 2 |
    -40°C 至 +20°C: 6 |
    -40°C 至 +20°C: 5 |
    -40°C 至 +20°C: 4 |
    -40°C 至 +20°C: 3 |
    | 寿命测试 | 2000小时,85°C下 |
    反向电压每250小时切换一次 |

    产品特点和优势


    - 小型尺寸:便于安装和布局设计,特别适合空间受限的应用场合。
    - 宽工作温度范围:能够在极端温度条件下稳定工作,适应多种复杂环境。
    - 高可靠性:通过严格的寿命测试,确保长期使用的可靠性和稳定性。
    - 低损耗:良好的耗散因子保证低损耗,提高系统效率。

    应用案例和使用建议


    此电容器适用于音频耦合及交叉网络的设计中,可确保音质的清晰度和稳定性。建议在使用时注意以下几点:
    - 合理选择型号:根据具体的应用需求,选择合适的额定电压和电容值。
    - 环境适应性:考虑到宽泛的工作温度范围,特别适用于室外或工业环境。
    - 散热管理:确保适当的散热措施,避免长时间过热导致性能下降。

    兼容性和支持


    该电容器支持多种设备和电路,特别是在需要高可靠性、稳定性的音频系统中。厂商提供详细的技术文档和支持服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高引起电容器损坏 | 检查散热系统,增加外部冷却装置 |
    | 工作温度超出规定范围 | 更换符合工作温度范围的产品 |
    | 电路中产生异常噪声 | 检查电路连接和接地情况 |
    | 电容器老化或性能下降 | 按照寿命测试条件进行检查 |

    总结和推荐


    综上所述,这款电容器以其小巧的体积、宽广的工作温度范围和高可靠性成为音频设备的理想选择。它在各种恶劣环境下仍能保持稳定的性能,非常适合用于音频放大器、扬声器及其他音频处理设备中。我们强烈推荐这款产品给所有寻求高性能音频组件的专业人士和工程师。
    通过细致的技术参数、独特的功能特点、丰富的应用场景以及完善的售后支持,这款电容器无疑是一款值得信赖的产品。

475BPA050M参数

参数
电容值 4.7μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 49.383Ω@ 120Hz
纹波电流 46mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 16mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

475BPA050M厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

475BPA050M数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 475BPA050M 475BPA050M数据手册

475BPA050M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.757 ¥ 14.759
10+ $ 1.1667 ¥ 9.8
50+ $ 0.9708 ¥ 8.1545
100+ $ 0.77 ¥ 6.468
500+ $ 0.5824 ¥ 4.8925
1000+ $ 0.5133 ¥ 4.312
2500+ $ 0.4708 ¥ 3.9545
5000+ $ 0.4528 ¥ 3.8033
库存: 346
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.75
直接购买
加入购物车
