381LQ271M450K042

产品分类: 铝电解电容
产品描述: 270μF 450V ±20% 675mΩ@ 120Hz 2000h@ 105°C 1.19A@ 120Hz,1.67A@ 20kHz 卡入式安装,通孔安装 42mm(高度)
供应商型号: N-381LQ271M450K042
供应商: 云汉优选
标准整包数: 1

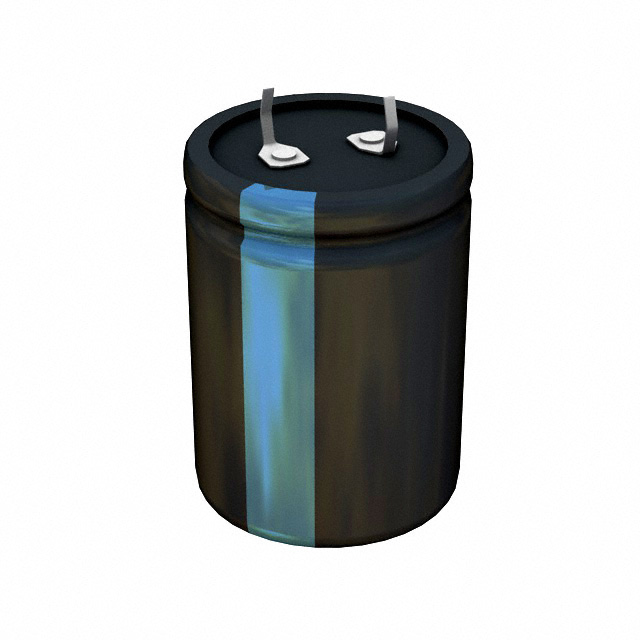

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LQ271M450K042

381LQ271M450K042概述


    产品简介


    产品类型:
    Type 381LQ是一款高性能的紧凑型铝电解电容器,采用Snap-In安装方式。它以高电容量和较小的尺寸而著称,适合在高要求的应用环境中使用。
    主要功能:
    Type 381LQ能够提供更高的电容值与空间比,这意味着它可以显著减少设备的体积,同时保持原有的性能水平。它特别适用于需要高稳定性和高可靠性的应用场景,如电源滤波、旁路电路和逆变器等。
    应用领域:
    Type 381LQ适用于各种工业、通信和消费电子产品中,例如开关电源、不间断电源系统(UPS)、变频器和电池充电器等。

    技术参数


    工作温度范围:
    -40 °C 至 +105 °C (≤315 Vdc)
    -25 °C 至 +105 °C (≥350 Vdc)
    额定电压范围:
    10 Vdc 至 450 Vdc
    电容范围:
    100 µF 至 100,000 µF
    电容容差:
    ±20%
    漏电流:
    ≤3 √CV µA,最大4 mA,持续5分钟
    纹波电流:
    根据环境温度的不同,纹波电流倍数从低温下的10到高温下的3不等
    寿命测试:
    2000小时满载寿命测试,在105 °C下进行,最大容差为±20%
    振动测试:
    10至55 Hz,振幅0.06英寸,加速度最大10 g,每平面各2小时

    产品特点和优势


    独特功能和优势:
    1. 更高效的体积利用率: 相比其他型号,Type 381LQ体积减少了23%,长度缩短了5毫米以上。这是通过新的罐盖方法实现的,使得电容器元件可以安装到更小的罐体内。
    2. 高稳定性: 在宽广的工作温度范围内仍能保持稳定的性能,适应恶劣的环境条件。
    3. 高纹波电流承受能力: 优秀的纹波电流处理能力使其能够在复杂多变的电流环境下稳定运行。
    4. 出色的可靠性: 经过严格的质量控制和全面的测试,确保长期运行的可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    Type 381LQ广泛应用于各种工业和通信设备中。例如,在不间断电源系统(UPS)中,它可以作为关键部件来稳定直流电源,防止突然断电造成的设备损坏;在变频器中,Type 381LQ能有效地滤除电流波动,提高系统的效率和稳定性。
    使用建议:
    1. 热管理: 尽管Type 381LQ具有良好的散热性能,但在极端工作环境下仍需注意良好的热管理设计,以确保设备的安全运行。
    2. 接线规范: 正确的接线方式可以减少电磁干扰并提升系统性能。应确保电容器的正负极正确连接,避免反向接线。
    3. 选型指南: 根据具体应用需求选择合适的电容器型号。考虑因素包括电容值、工作电压、环境温度及所需的纹波电流承受能力。

    兼容性和支持


    兼容性:
    Type 381LQ与市场上主流的电气设备具有良好的兼容性,可以方便地集成到现有的电气系统中。
    厂商支持:
    制造商提供了详尽的技术文档和客户支持,包括安装指导、使用说明和售后服务等。此外,还有专门的技术支持团队可以提供定制化解决方案和技术咨询。

    常见问题与解决方案


    常见问题:
    1. 电容器过热: 检查热管理设计是否合理,确保有足够的散热空间和通风设施。
    2. 纹波电流过大: 确保所选型号的电容器能够承受实际运行中的纹波电流。如需增大电流承受能力,可选择更高型号的电容器。
    3. 电容器寿命较短: 检查电容器是否处于正确的环境条件下运行。避免长时间超负荷工作,并定期检查其性能。
    解决方案:
    1. 改善热管理: 加装散热片或风扇,优化电路布局以增加空气流通。
    2. 选择合适的型号: 根据应用的具体要求选择合适型号的电容器,确保其能够满足纹波电流的需求。
    3. 定期维护: 定期检测电容器的状态,及时更换故障部件,延长使用寿命。

    总结和推荐


    综合评估:
    Type 381LQ 是一款高性能的紧凑型铝电解电容器,以其较高的电容量与体积比和广泛的温度适应能力在市场上脱颖而出。它的高效能和高可靠性使其成为众多工业和通信设备的理想选择。
    推荐:
    强烈推荐Type 381LQ电容器给需要高效、紧凑且可靠的电容器解决方案的工程师和设计师。无论是在工业自动化、通信基础设施还是消费电子产品领域,Type 381LQ都能提供卓越的性能和稳定的可靠性。

381LQ271M450K042参数

参数
电容值 270μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 675mΩ@ 120Hz
工作寿命 2000h@ 105°C
纹波电流 1.19A@ 120Hz,1.67A@ 20kHz
长*宽*高 42mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

381LQ271M450K042厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LQ271M450K042数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LQ271M450K042 381LQ271M450K042数据手册

381LQ271M450K042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.5896 ¥ 64.5116
45+ $ 6.2006 ¥ 52.7051
95+ $ 5.7732 ¥ 49.0722
200+ $ 5.4468 ¥ 46.2978
1200+ $ 5.1612 ¥ 43.8702
库存: 240
起订量: 15 增量: 1
