首页  >  产品百科  >  WBR200050

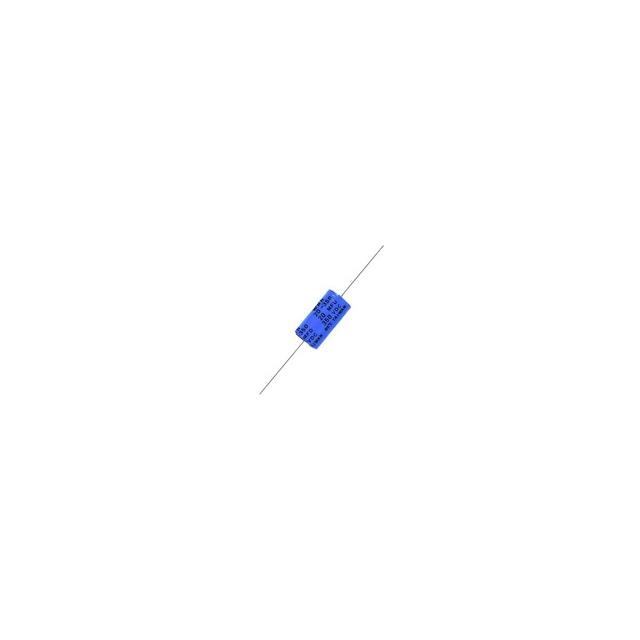

WBR200050

产品分类: 铝电解电容
产品描述: 2mF ±150% 通孔安装
供应商型号: N-WBR200050
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 WBR200050

WBR200050概述

    # 高质量电子元器件技术手册:CDE Cornell Dubilier Type WBR电容器

    产品简介


    CDE Cornell Dubilier的Type WBR电容器是一款适用于工业应用的铝制轴向引线电容器。它们以高容值、长寿命和坚固结构著称,特别适合于需要高振动耐受性的环境。Type WBR系列广泛应用于各种工业领域,如电力系统、通信设备、工业自动化设备等。

    技术参数


    规格
    - 温度范围: -40°C 至 +85°C
    - 额定电压范围: 16 Vdc 至 450 Vdc
    - 容值范围: 1.0 µF 至 5,000 µF
    - 容值公差:
    - 16-50 Vdc: -10% 至 +150%
    - 75-350 Vdc: -10% 至 +100%
    - 450 Vdc: -10% 至 +50%
    - 漏电流:
    - 16-75 Vdc: ≤ 0.01CV + 10 µA
    - 150-450 Vdc: ≤ 0.03CV + 20 µA
    - 纹波电流:
    - 温度范围: 45°C 至 105°C
    - 系数: 1.00 至 0.50
    - 频率范围: 60 Hz 至 100 kHz
    - 负载寿命: 2,000 小时 @ +85°C
    - 存放寿命: 500 小时 @ +85°C
    - 振动耐受性: 10-55 Hz, 最大 10g 和 0.06 英寸振幅, 每个平面2小时
    - RoHS合规

    产品特点和优势


    - 高容值: 容值范围广泛,从1.0 µF到5,000 µF,满足不同应用场景需求。
    - 长寿命: 具有出色的可靠性,能够在工业环境中长期稳定运行。
    - 坚固结构: 能够承受高振动环境,保证产品在严苛条件下的耐用性。
    - 高振动耐受性: 可承受高达55 Hz的振动,确保产品在动态环境中依然可靠。

    应用案例和使用建议


    应用案例
    Type WBR电容器在工业自动化、电力系统、通信设备等领域得到广泛应用。例如,在工业自动化设备中,它们可以用于滤波电路,提高系统的稳定性和可靠性。在通信设备中,它们可用于电源管理电路,提高系统的能量效率。
    使用建议
    - 在高振动环境中使用时,建议采取额外的固定措施,如使用导热胶或其他加固材料。
    - 对于需要极高稳定性的应用,建议使用多层陶瓷电容器(MLCC)进行冗余设计。
    - 在高温环境下使用时,应注意散热,避免温度过高导致电容器性能下降。

    兼容性和支持


    - 兼容性: Type WBR电容器与其他标准工业级电容器兼容,可直接替换现有产品。
    - 支持: CDE Cornell Dubilier提供了详尽的技术文档和支持服务,包括产品选型指南、安装手册和技术支持热线。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下容量下降。
    - 解决方案: 确保良好的散热措施,使用导热垫或散热片帮助散热。

    2. 问题: 电容器在高纹波电流条件下过热。
    - 解决方案: 使用更高规格的电容器,或者增加散热措施。

    3. 问题: 电容器寿命短。
    - 解决方案: 检查应用环境是否符合规范要求,必要时更换为长寿命型号。

    总结和推荐


    CDE Cornell Dubilier的Type WBR电容器凭借其高容值、长寿命和高振动耐受性,在工业应用中表现出色。尽管其成本较高,但其卓越的性能和可靠性使其成为众多工业应用的理想选择。推荐在需要高性能和可靠性的应用场景中使用Type WBR电容器。

WBR200050参数

参数
电容值 2mF
额定电压 -
容差 ±150%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

WBR200050厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WBR200050数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES WBR200050 WBR200050数据手册

WBR200050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.7594 ¥ 40.4549
库存: 433
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1011.37
