首页  >  产品百科  >  380LX333M016A022

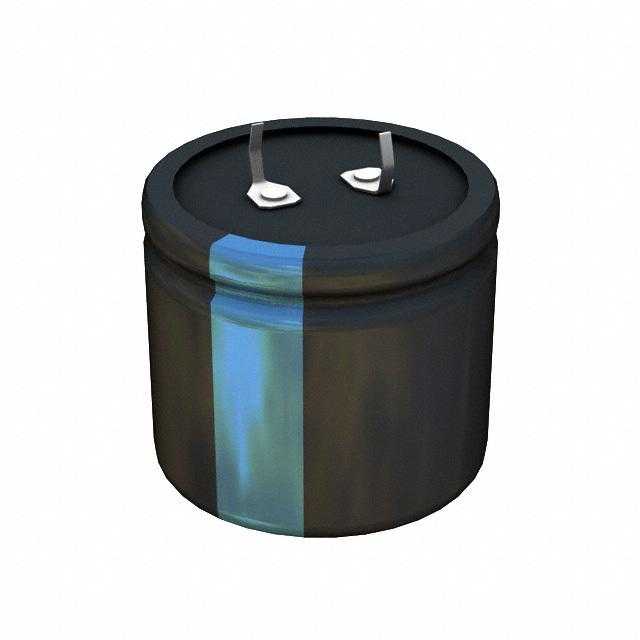

380LX333M016A022

产品分类: 铝电解电容
产品描述: 33mF 16V ±20% 25mΩ@ 120Hz 3000h@ 85°C 6.8A@ 120Hz,7.9A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*32mm(高度)
供应商型号: 338-2259-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX333M016A022

380LX333M016A022概述

    高质量文章:电子元器件技术手册解析

    一、产品简介


    类型:铝电解电容器
    主要功能:储能、滤波、稳压
    应用领域:开关电源、电机驱动、计算机电路等领域

    二、技术参数


    - 温度范围:
    - –40°C 至 +85°C (≤250 Vdc)
    - –25°C 至 +85°C (≥315 Vdc)
    - 额定电压范围:16 Vdc 至 500 Vdc
    - 电容范围:33 µF 至 270,000 µF
    - 电容容差:± 20%
    - 漏电流:≤3√CV µA (5分钟)
    - 纹波电流倍数:
    - 16-50 Vdc:≤8
    - 63-100 Vdc:≤4
    - 150-500 Vdc:≤3
    - 使用寿命测试:在全负载条件下,3000小时 @ +85°C
    - 储存寿命测试:1000小时 @ +85°C
    - 振动测试:10至55Hz,0.06"和10g最大值,每个平面2小时
    - 符合RoHS标准

    三、产品特点和优势


    独特功能:
    - 最新可用评级,全球范围内提供
    - 在电源供应和电机驱动中表现出色
    - 多达49种外壳尺寸可供选择
    - 2、4和5引脚版本均可选择
    优势:
    - 型号380LX提供每罐更高的电容,型号380L可提供更大的壳体,从而降低相同电容下的等效串联电阻(ESR)
    - 模型382L和382LX提供4或5引脚选择,确保稳定、反向安装

    四、应用案例和使用建议


    应用场景:
    - 开关电源输入输出电路
    - 电机驱动
    使用建议:
    - 在开关电源和电机驱动系统中并联多个单元以提高纹波电流处理能力
    - 根据不同的工作温度和电压需求,选择合适的型号和规格

    五、兼容性和支持


    兼容性:
    - 该产品与各种开关电源和电机驱动系统兼容
    - 适合不同温度范围和电压范围的应用
    支持和维护:
    - 供应商提供技术支持和维护服务
    - 用户可以联系制造商获取更多信息和技术支持

    六、常见问题与解决方案


    常见问题:
    - 热稳定性问题
    - 高频性能不佳
    解决方案:
    - 确保在规定的温度范围内使用
    - 选择具有较高纹波电流倍数的产品型号

    七、总结和推荐


    总结:
    - 型号380L和382L铝电解电容器具有出色的热稳定性、高纹波电流处理能力和多种外壳尺寸选择,适用于各种电源和电机驱动系统。
    推荐:
    - 我们强烈推荐型号380L和382L铝电解电容器,它们是市场上最佳的选择之一。这些产品在开关电源和电机驱动应用中表现出色,能够满足严苛的工作环境要求。

380LX333M016A022参数

参数
电容值 33mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 25mΩ@ 120Hz
工作寿命 3000h@ 85°C
纹波电流 6.8A@ 120Hz,7.9A@ 20 kHz
长*宽*高 35mm(长度)*32mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售

380LX333M016A022厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX333M016A022数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX333M016A022 380LX333M016A022数据手册

380LX333M016A022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3484 ¥ 70.544
10+ $ 5.9717 ¥ 49.9755
160+ $ 4.5023 ¥ 37.6786
560+ $ 4.0637 ¥ 34.0085
1040+ $ 3.8838 ¥ 32.5024
2560+ $ 3.6578 ¥ 30.611
库存: 1137
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.54
