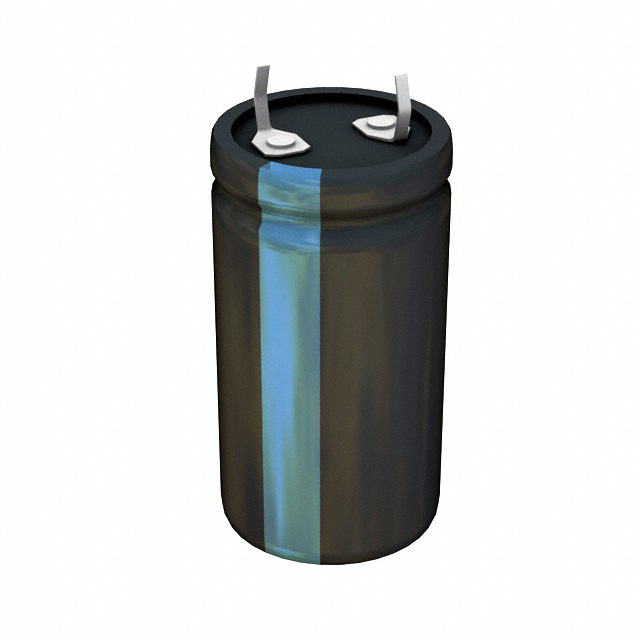

381LX561M200H042

产品分类: 铝电解电容
产品描述: 560μF 200V ±20% 3000h@ 105°C 1.5A@ 120Hz,2.1A@ 20 kHz 卡入式安装,按扣安装,通孔安装 22mm(长度)*42mm(高度)
供应商型号: N-381LX561M200H042
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LX561M200H042

381LX561M200H042概述


    产品简介


    Type 381L/LX 和 383L/LX 系列铝电解电容器
    Type 381L/LX 和 383L/LX 系列铝电解电容器是专为电源和电机驱动设计的高性能电容器。这类电容器结合了长寿命和高纹波能力的优点,特别适合应用于开关电源输入和输出电路及电机驱动母线电容场景。其中,Type 381LX 在相同电容量的情况下提供更低的等效串联电阻(ESR),而 Type 383L/LX 则具有多个引脚以确保稳定、反向保护的安装。这些电容器广泛应用于工业、通信、汽车电子和消费电子等领域。

    技术参数


    工作条件
    - 温度范围:–40°C 至 +105°C(≤250Vdc);–25°C 至 +105°C(≥315Vdc)
    - 额定电压范围:10Vdc 至 450Vdc
    - 电容范围:33µF 至 150,000µF
    - 电容公差:±20%
    - 漏电流:≤3√CV µA,最大 4mA,持续时间 5 分钟
    - 纹波电流:根据温度变化
    - 低温特性:阻抗比:Z–20°C ∕ Z+25°C ≤ 10(10Vdc)
    测试条件
    - 耐久寿命测试:在全负载条件下,105°C 下运行 3000 小时,电容变化 ±20%,ESR 200% 限值,DCL 100% 限值
    - 货架寿命测试:在 105°C 下放置 1000 小时,电容变化 ±20%,ESR 200% 限值,DCL 100% 限值
    - 振动测试:10Hz 至 55Hz,最大位移 0.06",最大加速度 10g,每个平面运行 2小时
    RoHS 合规

    产品特点和优势


    1. 出色的性能表现:Type 381L/LX 系列电容器相比 Type 380L/LX 系列拥有 4 倍的使用寿命。
    2. 多功能安装方式:可选 2、4 或 5 引脚版本,便于不同安装需求。
    3. 高效能设计:Type 381LX 具有更高的电容密度,Type 381L 提供更低的 ESR,确保最佳性能。
    4. 适应性广:适用于各种电源和电机驱动应用场景。

    应用案例和使用建议


    应用案例
    - 开关电源输入和输出电路:Type 381L/LX 在这种环境中表现出色,能够有效管理纹波电流。
    - 电机驱动母线电容:Type 383L/LX 多个引脚的设计提高了稳定性,特别是在高压高功率应用场景下。
    使用建议
    - 高温环境:考虑使用 105°C 版本的电容器,以确保长期稳定运行。
    - 高纹波应用:优先选择 Type 381LX 或 Type 383LX,它们具有更高的电容密度和更低的 ESR,可以更好地处理纹波电流。

    兼容性和支持


    Type 381L/LX 和 383L/LX 系列电容器设计紧凑且耐用,可以轻松集成到现有系统中。供应商提供详细的安装指南和技术支持,以帮助用户顺利部署和使用。

    常见问题与解决方案


    常见问题
    1. 如何处理电容器的漏电流过高?
    - 解决方法:检查连接是否正确,确保所有接点牢固无松动。必要时更换新的电容器。
    2. 电容器在高温环境下使用寿命缩短怎么办?
    - 解决方法:尽量减少长时间在高温环境下使用,选择高耐温版本的电容器,并确保良好的散热措施。

    总结和推荐


    综上所述,Type 381L/LX 和 383L/LX 系列电容器凭借其出色的性能表现、多种安装方式以及高可靠性,在各类电力电子和电机驱动应用中表现出色。建议对纹波管理和温度稳定性要求较高的项目优先选用此系列电容器。无论是工业还是消费电子领域,Type 381L/LX 和 383L/LX 都是值得信赖的选择。

381LX561M200H042参数

参数
电容值 560μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.5A@ 120Hz,2.1A@ 20 kHz
长*宽*高 22mm(长度)*42mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LX561M200H042厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LX561M200H042数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LX561M200H042 381LX561M200H042数据手册

381LX561M200H042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.3002 ¥ 19.5517
150+ $ 2.1836 ¥ 18.5606
300+ $ 2.1318 ¥ 18.1203
550+ $ 2.1012 ¥ 17.8602
库存: 2428
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 1075.34
直接购买
加入购物车
