首页  >  产品百科  >  381LX820M400H012

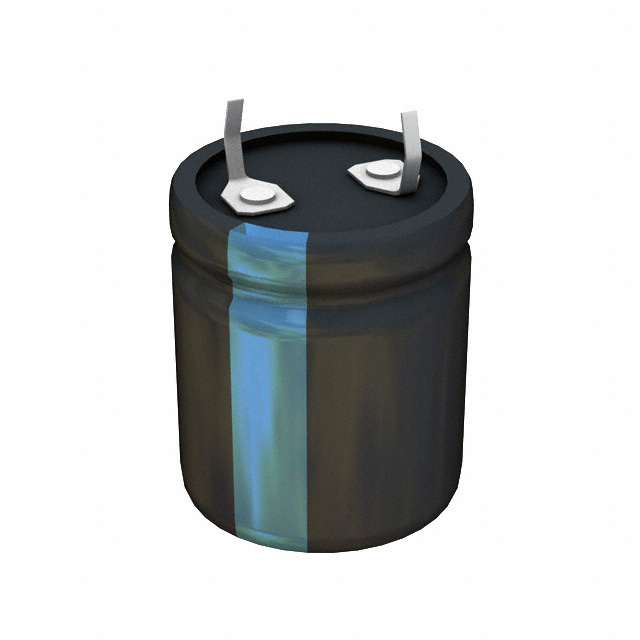

381LX820M400H012

产品分类: 铝电解电容
产品描述: 82μF 400V ±20% 3000h@ 105°C 卡入式安装,按扣安装,通孔安装 22mm(长度)*27mm(高度)
供应商型号: DMT-381LX820M400H012
供应商: 海外现货
标准整包数: 1000
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LX820M400H012

381LX820M400H012概述


    产品简介


    Type 381LR 105°C 最高纹波电流 Snap-In 铝电解电容器 是一款高性能铝电解电容器,专为需要极高纹波电流能力的应用而设计。其核心特点在于卓越的纹波电流处理能力和低ESR(等效串联电阻)值,使其成为电机驱动和不间断电源(UPS)等高可靠性应用的理想选择。

    技术参数


    - 工作温度范围:-40°C 至 +105°C(最大直流电压 315V),-25°C 至 +105°C(≥350V)
    - 额定电压范围:200Vdc 至 450Vdc
    - 电容范围:56μF 至 2,200μF
    - 电容公差:±20%
    - 漏电流:≤3√CV μA,最大4mA(5分钟内)
    - 纹波电流:纹波电流倍数随环境温度变化
    - 45°C:2.35
    - 60°C:2.20
    - 70°C:2.00
    - 85°C:1.70
    - 频率响应:在不同频率下表现出色,最高可达500kHz
    - 耐久性测试:在满载情况下,105°C 下3000小时的测试结果
    - 低温特性:阻抗比在-20°C 和+25°C 之间小于等于3
    - 振动测试:在10至55Hz,0.06英寸和10g最大加速度下,每个平面2小时
    - 符合标准:RoHS合规

    产品特点和优势


    - 超高的纹波电流处理能力:比同类标准105°C Snap-in电容器如381L/LX高出25%以上
    - 极低的ESR值:采用先进的电解质技术实现,显著提高能效
    - 节省成本:在高纹波电流应用如电机驱动中,能够通过较少数量的电容器实现所需效果
    - 宽泛的工作条件:适用温度范围广,从极端低温到高温,广泛适用于各种工业应用
    - 优良的耐久性和可靠性:在苛刻条件下长时间运行仍保持良好性能

    应用案例和使用建议


    应用案例
    1. 电机驱动:在电机驱动系统中,电容器起到平滑电源纹波的作用,提高系统的稳定性和寿命。
    2. 不间断电源 (UPS):为UPS提供高效、可靠的电容器,确保电源转换过程中电压波动最小化。
    使用建议
    - 在选择具体型号时,根据应用所需的电容值和工作电压范围进行选择。
    - 考虑到高纹波电流的应用环境,建议优先选用具有高纹波电流处理能力的型号。
    - 在安装时确保适当的散热措施,特别是在高温环境下。

    兼容性和支持


    - 兼容性:该产品与多种电路板设计和系统兼容,广泛适用于不同类型的电子设备。
    - 支持:制造商提供详细的技术文档和在线支持,以帮助客户更好地理解和使用产品。此外,用户还可以获得保修服务和技术咨询。

    常见问题与解决方案


    1. 问:如何处理纹波电流过大的问题?
    - 答:增加电容器数量或选择更高纹波电流处理能力的型号。
    2. 问:电容器工作温度超出范围怎么办?
    - 答:请使用适当的冷却系统,或者考虑使用其他更适合该工作环境的电容器型号。
    3. 问:电容器出现漏电流过大现象怎么办?
    - 答:检查电容器连接是否正确,是否存在外部干扰因素。如果问题依旧,请联系技术支持获取进一步帮助。

    总结和推荐


    综上所述,Type 381LR 105°C 最高纹波电流 Snap-In 铝电解电容器 具有极高的可靠性和效率,在高要求的应用环境中表现卓越。其低ESR值和超高的纹波电流处理能力使得它在电机驱动和UPS等领域极具竞争力。对于需要高可靠性电容器的应用场景,这款产品是一个理想的选择。强烈推荐此款电容器用于需要高纹波电流处理能力和低ESR值的应用场合。

381LX820M400H012参数

参数
电容值 82μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 3000h@ 105°C
长*宽*高 22mm(长度)*27mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LX820M400H012厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LX820M400H012数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LX820M400H012 381LX820M400H012数据手册

381LX820M400H012封装设计

查看详情并下载
Symbol
Footprint
3D Model
