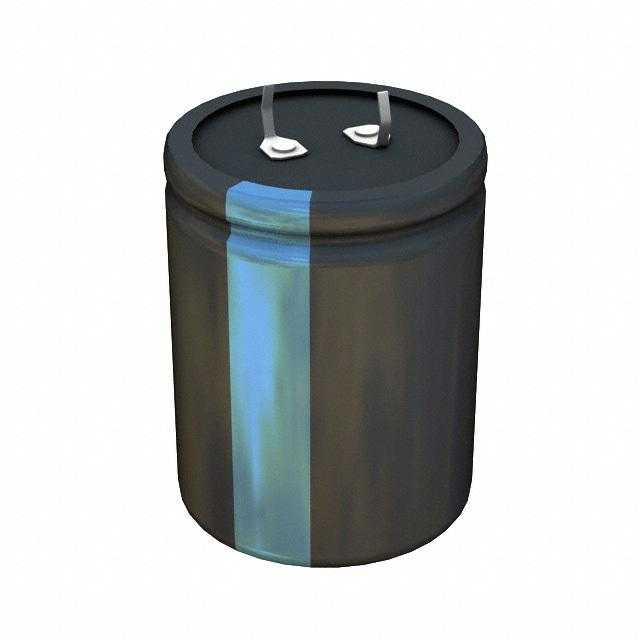

380LX393M025A452

产品分类: 铝电解电容
产品描述: 39mF 25V ±20% 20mΩ@ 120Hz 3000h@ 85°C 7.4A@ 120Hz,8.5A@ 20kHz 卡入式安装,通孔安装 45mm(长度)*47mm(高度)
供应商型号: 338-3743-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX393M025A452

380LX393M025A452概述


    产品简介


    Type 380L/LX 系列铝电解电容器是高容值、大尺寸的电容器,广泛应用于开关电源、电机驱动等领域。它们特别适用于要求高容量和低ESR(等效串联电阻)的应用场合。该系列产品提供多种引脚配置,可以灵活安装,满足不同应用场景的需求。

    技术参数


    - 温度范围:
    - –40 °C 到 +85 °C (≤ 250 Vdc)
    - –25 °C 到 +85 °C (≥ 315 Vdc)
    - 额定电压范围:
    - 16 Vdc 至 500 Vdc
    - 电容范围:
    - 33 µF 至 270,000 µF
    - 电容容差:
    - ± 20%
    - 泄漏电流:
    - ≤ 3√CV µA (5 分钟后)
    - 纹波电流:
    - 多倍数变化
    - 低温特性:
    - 阻抗比: Z–20⁰C ∕ Z+25⁰C
    - ≤ 8 (16–50 Vdc)
    - ≤ 4 (63–100 Vdc)
    - ≤ 3 (150–500 Vdc)
    - 耐久寿命测试:
    - 在 +85 °C 下满负载运行 3,000 小时
    - 电容变化: ±20%
    - ESR: 200% 极限
    - 泄漏电流: 100% 极限
    - 存储寿命测试:
    - 在 +85 °C 下运行 1,000 小时
    - 电容变化: ±20%
    - ESR: 200% 极限
    - 泄漏电流: 100% 极限
    - 振动:
    - 10 至 55 Hz, 最大位移 0.06 英寸和最大加速度 10 g, 每个平面 2 小时
    - 符合 RoHS 标准

    产品特点和优势


    Type 380L/LX 系列电容器具有如下特点和优势:
    - 全球最新评级: 提供最新的产品规格,确保用户获得最前沿的技术。
    - 出色的功率供应和电机驱动性能: 这些电容器在这些应用领域表现出色,能够应对高电流需求和恶劣的工作环境。
    - 多样的封装选择: 提供 49 种不同的尺寸规格,适应各种应用场景。
    - 灵活的引脚配置: 可选 2、4 和 5 引脚配置,确保稳定、反向保护安装。

    应用案例和使用建议


    应用案例
    Type 380L/LX 系列电容器常用于以下应用场景:
    - 开关电源输入和输出电路: 它们能够在高电流环境下稳定工作,确保电源的高效性和可靠性。
    - 电机驱动: 大容量和低ESR特性使得这些电容器非常适合驱动电机等应用,以确保稳定的能量供给。
    使用建议
    - 散热管理: 在高电流应用中,确保良好的散热设计,避免因过热导致电容器失效。
    - 正确安装: 根据引脚配置选择合适的安装方式,确保电容器安装稳定且无误。
    - 定期检查: 定期检查电容器的状态,特别是对于高湿度和高温环境下的应用,确保电容器的正常工作。

    兼容性和支持


    - 兼容性: Type 380L/LX 系列电容器与多种标准接口兼容,可以轻松集成到现有系统中。
    - 支持和维护: 厂商提供全面的支持服务,包括技术文档、培训和技术支持,帮助客户顺利实施和维护电容器。

    常见问题与解决方案


    1. 问:电容器是否适合在极端温度下使用?
    - 答: 是的,Type 380L/LX 系列电容器可在 –40 °C 到 +85 °C 的范围内工作。通过耐久寿命测试,确保其在极端温度下的可靠性。
    2. 问:如何防止电容器过热?
    - 答: 保持良好的散热设计,并确保在高电流应用中不要超过额定电压范围。
    3. 问:如何正确处理电容器的引脚?
    - 答: 确保正确安装引脚,避免机械损坏。使用指定的安装工具和方法,确保引脚牢固连接。

    总结和推荐


    总体而言,Type 380L/LX 系列铝电解电容器是一款高性能、高可靠性的产品,适用于多种应用场合。其卓越的性能和多样化的封装选项使其在市场上具有很高的竞争力。如果您需要一款能在严苛环境下稳定工作的电容器,Type 380L/LX 系列是一个非常不错的选择。因此,我强烈推荐使用这款电容器。

380LX393M025A452参数

参数
电容值 39mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ@ 120Hz
纹波电流 7.4A@ 120Hz,8.5A@ 20kHz
工作寿命 3000h@ 85°C
长*宽*高 45mm(长度)*47mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售

380LX393M025A452厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX393M025A452数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX393M025A452 380LX393M025A452数据手册
