首页  >  产品百科  >  380LX333M025K052

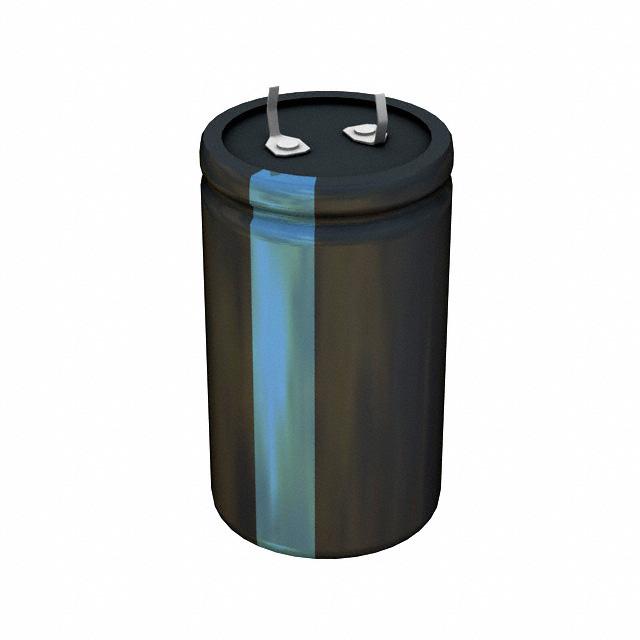

380LX333M025K052

产品分类: 铝电解电容
产品描述: 33mF 25V ±20% 20mΩ@ 120Hz 3000h@ 85°C 6.8A@ 120Hz 卡入式安装,通孔安装 30mm*50mm*52mm
供应商型号: N-380LX333M025K052
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX333M025K052

380LX333M025K052概述

    高品质铝电解电容器技术手册

    1. 产品简介


    产品类型:高容量铝电解电容器
    主要功能:用于电源转换器、电机驱动及其他工业应用中的输入和输出电路。
    应用领域:开关电源、电机驱动、通信设备、工业自动化系统等。

    2. 技术参数


    - 温度范围:
    - ≤250 Vdc:-40°C 到 +85°C
    - ≥315 Vdc:-25°C 到 +85°C

    - 额定电压范围:16 Vdc 到 500 Vdc
    - 电容范围:33 μF 到 270,000 μF
    - 电容公差:±20%
    - 漏电流:≤3√CV μA(在5分钟内)
    - 纹波电流:倍率取决于工作电压
    - 低温特性:阻抗比 Z–20⁰C ∕ Z+25⁰C:
    - 16-50 Vdc:≤8
    - 63-100 Vdc:≤4
    - 150-500 Vdc:≤3
    - 耐久寿命测试:3000小时@全负荷@+85°C
    - 电容变化:±20%
    - 等效串联电阻:限值的200%
    - 漏电流:限值的100%
    - 存储寿命测试:1000小时@85°C
    - 电容变化:±20%
    - 等效串联电阻:限值的200%
    - 漏电流:限值的100%
    - 振动:10到55 Hz,最大振幅0.06"和10g,每平面2小时
    - 环保认证:符合RoHS标准

    3. 产品特点和优势


    - 最高可用额定值:全球最新的额定值,适用于各种应用。
    - 卓越的性能:在电源转换器和电机驱动中表现出色。
    - 多样化选择:提供49种不同的外壳尺寸。
    - 引脚配置灵活:2、4和5引脚可供选择,适用于稳定安装和防反接。

    4. 应用案例和使用建议


    - 应用案例:这些电容器广泛应用于电源转换器的输入和输出电路以及电机驱动中,以确保高电流能力和平稳的性能。
    - 使用建议:
    - 热管理:鉴于其宽泛的工作温度范围和高温耐久性,使用时需注意良好的散热设计。
    - 安装稳定性:对于要求稳固安装的应用,推荐使用多引脚配置。
    - 电气参数调整:根据具体应用需求,选择合适的额定电压和电容值,以优化性能。

    5. 兼容性和支持


    - 兼容性:这些电容器可与多种标准电气接口兼容,确保在不同电路中的应用简便性。
    - 技术支持:厂商提供详尽的技术文档和专业工程师支持,帮助客户正确理解和使用产品。

    6. 常见问题与解决方案


    - 问题:如何确定正确的电容和电压等级?
    - 解决方案:参考产品规格表和实际应用需求进行选择。如有疑问,可联系技术支持获取指导。

    - 问题:电容在高温下的性能变化?
    - 解决方案:使用时应注意保持在额定温度范围内,并进行适当的温度管理。

    7. 总结和推荐


    综上所述,这款高容量铝电解电容器在电源转换器和电机驱动等领域表现优异,具备广泛的应用范围和高度灵活性。强烈推荐用于需要高性能和高可靠性的电子设备中。通过详细的技术规格和多种型号选择,可以满足各类工程设计的需求。

380LX333M025K052参数

参数
电容值 33mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ@ 120Hz
纹波电流 6.8A@ 120Hz
工作寿命 3000h@ 85°C
长*宽*高 30mm*50mm*52mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX333M025K052厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX333M025K052数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX333M025K052 380LX333M025K052数据手册

380LX333M025K052封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.9396 ¥ 41.9866
70+ $ 4.1818 ¥ 35.5453
150+ $ 3.9474 ¥ 33.5529
350+ $ 3.7638 ¥ 31.9923
1200+ $ 3.6006 ¥ 30.6051
库存: 2893
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1049.66
