首页  >  产品百科  >  CGS401U150R2C

CGS401U150R2C

产品分类: 铝电解电容
产品描述: 400μF 150V -10%~75% 137mΩ@ 120Hz 2000h@ 85°C 2.3A@ 120Hz,2.99A@ 10 kHz 插件 底座安装,螺纹安装 34.93mm*53.98mm*53.98mm
供应商型号: 539-CGS150V400
供应商: Mouser
标准整包数: 1

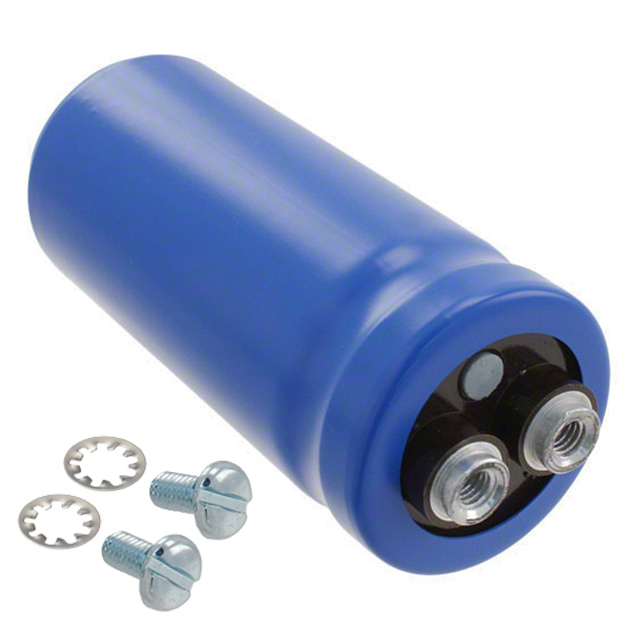

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS401U150R2C

CGS401U150R2C概述


    产品简介


    Type CGS High-Cap Screw Terminal Aluminum Electrolytic Capacitor
    Type CGS高容量螺丝端子铝电解电容器是专为满足各种严苛应用需求而设计的。这些电容器具有高CV值(电容值与电压的比率),适用于高电流滤波和能量存储场合。其独特的螺丝端子设计使得安装和连接变得简单方便。

    技术参数


    - 电容范围:75 μF 至 1,500,000 μF
    - 电压范围:6.3 Vdc 至 500 Vdc
    - 电容公差:对于6.3 Vdc至150 Vdc,公差为–10% +75%
    对于200 Vdc至450 Vdc,公差为–10% +50%
    - 工作温度:–40 ºC 至 +85 ºC
    - 纹波电流倍数:
    - 45 ºC:1.00
    - 55 ºC:1.41
    - 65 ºC:1.73
    - 75 ºC:2.00
    - 85 ºC:2.24
    - 直流漏电流:\( I = 0.006 \sqrt{CV} \)
    - 额定纹波电流:
    - 60 Hz:0.9 至 1.3
    - 120 Hz:1.0 至 1.5
    - 300 Hz:1.15 至 1.5
    - 1000 Hz:1.25 至 1.5
    - 10 kHz:1.30 至 1.5

    产品特点和优势


    1. 高CV值:这种高容量电容器能提供更高的储能能力和更稳定的性能。
    2. 高电流滤波:出色的纹波电流处理能力,使其适用于高电流应用。
    3. 螺丝端子:易于安装和连接,减少了误操作的可能性。

    应用案例和使用建议


    应用案例
    Type CGS电容器广泛应用于电源系统、变频器、逆变器和各类储能设备中。例如,在电源系统中用于滤波和平滑输出电压,以减少噪声干扰;在变频器和逆变器中用于储能和平滑电流波动。
    使用建议
    1. 正确选型:根据实际应用的电压和电容需求选择合适的型号,确保性能稳定可靠。
    2. 散热考虑:在高温环境下使用时,需要增加散热措施,以防止温度过高导致损坏。
    3. 合理布线:尽量减少引线长度,以降低寄生电感对性能的影响。

    兼容性和支持


    - 兼容性:这些电容器可以与大多数主流电路板和其他电子元器件兼容,确保灵活的应用。
    - 支持和服务:制造商提供详细的技术支持文档和专业服务团队,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 纹波电流超出额定值 | 检查负载是否过载,必要时更换更大容量的电容器。 |
    | 温度过高 | 增加散热措施,如使用散热片或风扇。 |
    | 安装后发现电容器异常发热 | 检查是否有短路或接触不良的情况,必要时重新安装。|

    总结和推荐


    综上所述,Type CGS High-Cap Screw Terminal Aluminum Electrolytic Capacitor 是一款非常出色的高容量铝电解电容器,具备高CV值、高电流滤波能力和易于安装的特点。它适用于多种高要求应用,能够显著提升系统的稳定性和可靠性。鉴于其出色的性能和广泛的适用性,强烈推荐在需要高稳定性、高电流滤波的场合中使用此产品。

CGS401U150R2C参数

参数
电容值 400μF
额定电压 150V
容差 -10%~75%
ESR-等效串联电阻 137mΩ@ 120Hz
纹波电流 2.3A@ 120Hz,2.99A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 34.93mm*53.98mm*53.98mm
通用封装 插件
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

CGS401U150R2C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS401U150R2C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS401U150R2C CGS401U150R2C数据手册

CGS401U150R2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.036 ¥ 490.4042
12+ $ 40.6404 ¥ 343.4114
54+ $ 34.209 ¥ 289.0661
102+ $ 30.093 ¥ 254.2859
252+ $ 28.224 ¥ 238.4928
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 490.4
