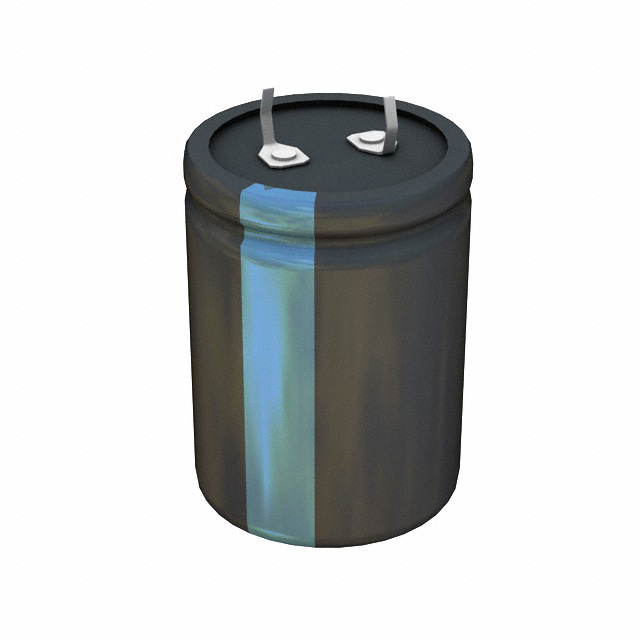

381LX103M050A042

产品分类: 铝电解电容
产品描述: 10mF 50V ±20% 3000h@ 105°C 4A@ 120Hz,4.6A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm*40mm*42mm
供应商型号: N-381LX103M050A042
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LX103M050A042

381LX103M050A042概述

    高性能105°C高纹波直插式电容器

    产品简介


    CDM Cornell Dubilier公司的381L、383L、381LX及383LX系列电容器是一种高性能的105°C高纹波直插式电容器。这些电容器在电源供应和电机驱动系统中表现出色,提供了四倍于380L/LX型号的寿命,适用于严苛的开关电源输入和输出电路及电机驱动总线电容应用。

    技术参数


    - 工作温度:-40°C到+105°C(最高电压315Vdc,某些型号可达到350Vdc)
    - 额定电压:10至450Vdc
    - 电容范围:33μF到150,000μF(±20%)
    - 漏电流:≤3√CV μA
    - 纹波电流倍数:视具体情况而定
    - 电容耐久性测试:2200小时,满载条件下测试105°C,容量变化±20%
    - ESR和DCL极限:满载条件下,125% ESR极限,100% DCL极限

    产品特点和优势


    1. 长寿命:4倍于380L/LX型号的使用寿命,确保更稳定可靠的长期运行。
    2. 高纹波能力:适合处理高纹波电流的开关电源应用,显著提升系统的稳定性和可靠性。
    3. 多引脚设计:提供2针、4针和5针型号,满足不同应用场景的需求。
    4. 广泛的尺寸选择:42种不同的外壳尺寸,可适应各种封装要求。

    应用案例和使用建议


    - 电源供应系统:适用于电源转换器中的输入和输出滤波电容,特别是在高频率应用中表现出色。
    - 电机驱动系统:为电机驱动系统的动力总线提供稳定的电容支持,减少电流波动对系统的干扰。
    - 建议使用:在安装时注意散热管理,确保电容器的工作温度不超出最大值,以延长其使用寿命。

    兼容性和支持


    - 兼容性:与其他标准接口兼容,便于集成到现有系统中。
    - 支持信息:厂商提供详细的技术文档和客户支持,包括使用指南和技术咨询。

    常见问题与解决方案


    - 问题:电容器出现异常高温
    - 解决方案:检查散热条件,确保良好散热,必要时加装散热片。
    - 问题:电容器寿命短
    - 解决方案:确认工作条件符合规范,定期进行负载测试和维护。

    总结和推荐


    总的来说,CDM Cornell Dubilier的381L、383L、381LX及383LX系列电容器凭借其出色的性能和耐用性,在电源和电机驱动系统中表现优异。尽管价格可能略高于同类产品,但考虑到其稳定性和长寿命,依然推荐在高要求的应用中选用此系列产品。

381LX103M050A042参数

参数
电容值 10mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 4A@ 120Hz,4.6A@ 20 kHz
工作寿命 3000h@ 105°C
长*宽*高 35mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

381LX103M050A042厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LX103M050A042数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LX103M050A042 381LX103M050A042数据手册

381LX103M050A042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.8298 ¥ 75.0533
40+ $ 7.4881 ¥ 63.6489
80+ $ 6.426 ¥ 54.621
1200+ $ 5.8344 ¥ 49.5924
库存: 80
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1125.79
