首页  >  产品百科  >  688LBB035M2DC

688LBB035M2DC

产品分类: 铝电解电容
产品描述: 6.8mF 35V ±20% 60.95mΩ@ 120Hz 3000h@ 85°C 2.97A@ 120Hz,3.7125A@ 10 kHz 卡入式安装,按扣安装,通孔安装 30mm(长度)*27mm(高度)
供应商型号: N-688LBB035M2DC
供应商: 云汉优选
标准整包数: 1

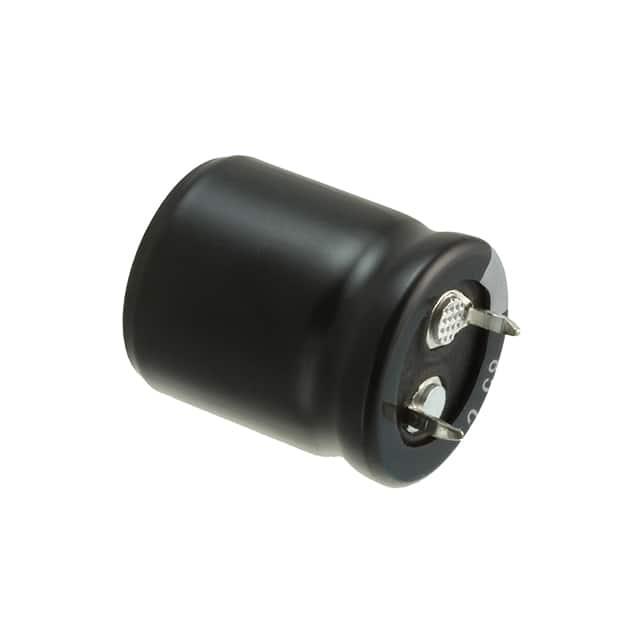

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 688LBB035M2DC

688LBB035M2DC概述

    LBB 85°C Snap-Mount Aluminum Electrolytic Capacitors

    1. 产品简介


    LBB 85°C Snap-Mount Aluminum Electrolytic Capacitors 是一款适用于多种应用场景的电容器,具备长寿命、多种引脚样式的特点。这些电容器主要应用于滤波、高电压和开关电源供应等领域,是现代电子产品不可或缺的重要组件。

    2. 技术参数


    - 工作温度范围: -40°C 到 +85°C
    - 额定电压 (WVDC): 16VDC 至 450VDC
    - 耐脉冲电压 (SVDC): 20VDC 至 500VDC
    - 容差: ±20%
    - 额定电流: 依赖于具体型号,最大可达13.37A
    - 电容范围: 82µF 至 100000µF
    - 尺寸: 由不同型号的直径和长度决定,如22mm x 25mm至50mm x 130mm不等

    3. 产品特点和优势


    LBB 85°C Snap-Mount Aluminum Electrolytic Capacitors 的显著特点包括:
    - 长寿命: 可以承受高达3000小时的工作负载。
    - 多样的引脚样式: 支持不同的安装需求。
    - 宽泛的电压和容量选择: 能满足各种不同的电力需求。
    - 良好的环境适应性: 工作温度范围广,可应对恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源供应: 在高电压、大电流的应用场景下,这些电容器可以提供稳定的电源供应。
    - 过滤应用: 例如在电机控制电路中,用于减少干扰信号,提高系统稳定性。
    - 汽车电子系统: 用于车载电源系统中的滤波和稳压,确保电子系统的可靠运行。
    使用建议:
    - 设计匹配: 在设计时,根据具体的应用需求选择合适的电容值和电压等级,以确保最佳效果。
    - 散热管理: 由于这些电容器可能需要处理大量能量,设计时应考虑有效的散热措施,避免过热问题。
    - 环境适应性: 选择适合工作温度范围的产品,确保其在极端条件下仍能稳定工作。

    5. 兼容性和支持


    LBB 85°C Snap-Mount Aluminum Electrolytic Capacitors 具有广泛的兼容性,可以与多种电子元件和设备搭配使用。制造商提供了全面的技术支持,包括应用指南、技术支持热线等,以确保客户能够顺利使用并维护这些产品。

    6. 常见问题与解决方案


    - 问题: 容量变化过大。
    - 解决方案: 确保使用过程中电压不超过额定值,并保持良好的散热条件。

    - 问题: 涌流电流过大。
    - 解决方案: 使用外部保护电路来限制涌流电流,或者选择具有较高额定电流的型号。

    - 问题: 引脚焊接不良。
    - 解决方案: 确保焊接温度和时间符合要求,必要时可咨询制造商的技术支持团队。

    7. 总结和推荐


    综上所述,LBB 85°C Snap-Mount Aluminum Electrolytic Capacitors 是一款性能优越且高度可靠的电容器产品。它不仅具备优异的环境适应性和长寿命,还具有广泛的应用范围和出色的性价比。因此,我们强烈推荐这一系列的产品给所有需要高性能电容器的工程师和技术人员。

688LBB035M2DC参数

参数
电容值 6.8mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 60.95mΩ@ 120Hz
工作寿命 3000h@ 85°C
纹波电流 2.97A@ 120Hz,3.7125A@ 10 kHz
长*宽*高 30mm(长度)*27mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

688LBB035M2DC厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

688LBB035M2DC数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 688LBB035M2DC 688LBB035M2DC数据手册

688LBB035M2DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ $ 3.1906 ¥ 27.1201
500+ $ 3.1003 ¥ 26.3526
1000+ $ 2.7438 ¥ 23.3223
4100+ $ 2.4786 ¥ 21.0681
库存: 120
起订量: 36 增量: 1
交货地:
最小起订量为:36
合计: ¥ 976.32
