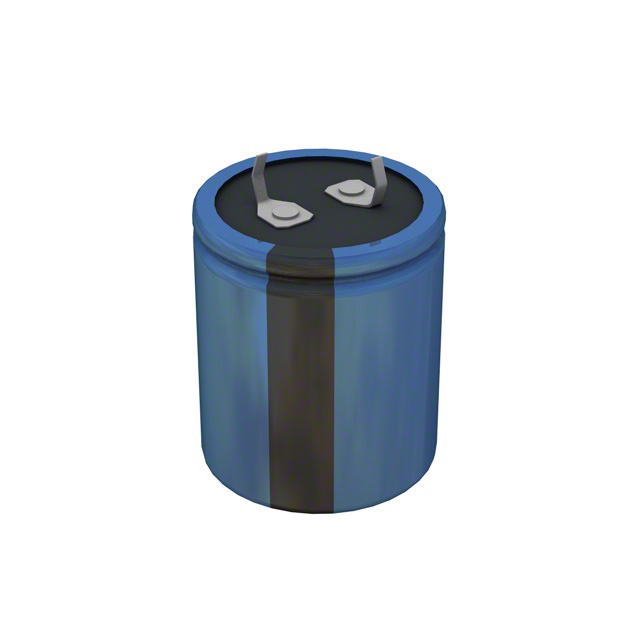

380LX561M250K032

产品分类: 铝电解电容
产品描述: 560μF 250V ±20% 355mΩ 3000h@ 85°C 卡入式安装,按扣安装,通孔安装 30mm(长度)*35mm(高度)
供应商型号:
供应商:
标准整包数: 0
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX561M250K032

380LX561M250K032概述


    产品简介


    Type 380L/LX系列铝电解电容器是CDM Cornell Dubilier公司生产的一款高容量、耐用型铝电解电容器。该系列产品广泛应用于开关电源输入输出电路及电机驱动等领域,具有优异的表面处理和较高的热稳定性。其多单元并联设计使得其纹波能力接近于高可靠性计算机级电容器。

    技术参数


    - 温度范围:
    - -40°C至+85°C(≤250Vdc)
    - -25°C至+85°C(≥315Vdc)

    - 额定电压范围:
    - 16Vdc至500Vdc
    - 电容范围:
    - 33µF至270,000µF
    - 电容容差:
    - ±20%
    - 泄漏电流:
    - ≤3√CV µA(5分钟)
    - 纹波电流倍数:
    - 额定电流的多倍数

    - 低温特性:
    - 阻抗比:Z-20°C/Z+25°C

    - 使用寿命测试:
    - 85°C全负载下3,000小时
    - 额定值变化:±20%
    - 等效串联电阻(ESR):200%限值
    - 泄漏电流(DCL):100%限值
    - 储存寿命测试:
    - 85°C下1,000小时
    - 额定值变化:±20%
    - 等效串联电阻(ESR):200%限值
    - 泄漏电流(DCL):100%限值
    - 振动测试:
    - 10Hz至55Hz,最大位移0.06" 和加速度10g,每平面2小时
    - 环保认证:
    - RoHS认证

    产品特点和优势


    - 全球最新评级:
    - 提供当前市场上最新的规格,满足不断变化的应用需求。
    - 卓越的性能表现:
    - 在电源供应和电机驱动应用中表现出色,能够承受高纹波电流。
    - 多样化的型号选择:
    - 提供49种不同尺寸的型号,可根据具体应用灵活选择。
    - 引脚设计灵活:
    - 2、4、5引脚可选,提供多种安装选项以适应不同的机械要求。

    应用案例和使用建议


    - 开关电源输入输出电路:
    - 由于该电容器能够在宽泛的工作温度范围内保持稳定性能,因此非常适合用于开关电源输入输出电路。例如,在数据中心和通信基础设施中广泛应用的高频开关电源。
    - 电机驱动:
    - 在电机驱动应用中,多个电容器并联可以有效提高整体的纹波承受能力。特别是在高动态响应和频繁启停的工业自动化系统中。

    兼容性和支持


    - 兼容性:
    - 该产品支持多种电气特性,适用于各类开关电源和电机驱动设备,与现有系统高度兼容。
    - 技术支持:
    - CDM Cornell Dubilier公司提供全面的技术支持,包括安装指南、使用手册和故障排查服务。

    常见问题与解决方案


    - 问题1:如何正确安装电容器?
    - 解决方案:请确保按照技术手册中推荐的引脚设计进行安装,并使用正确的机械固定方式以避免振动带来的影响。
    - 问题2:电容器如何存储?
    - 解决方案:存放在干燥、通风且无腐蚀性气体的环境中,并尽量避免高温。在储存前要确保电容器处于正常工作状态。

    总结和推荐


    综上所述,Type 380L/LX系列铝电解电容器凭借其卓越的性能、广泛的适用范围和出色的稳定性,成为市场上备受青睐的产品。无论是从技术水平还是市场竞争力来看,该产品都具有显著的优势。如果您需要一种在恶劣环境下仍能保持高效稳定的电容器,Type 380L/LX无疑是最佳选择之一。强烈推荐给寻求高性能电容器的工程师和技术人员。

380LX561M250K032参数

参数
电容值 560μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 355mΩ
工作寿命 3000h@ 85°C
纹波电流 -
长*宽*高 30mm(长度)*35mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX561M250K032厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX561M250K032数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX561M250K032 380LX561M250K032数据手册

380LX561M250K032封装设计

查看详情并下载
Symbol
Footprint
3D Model
