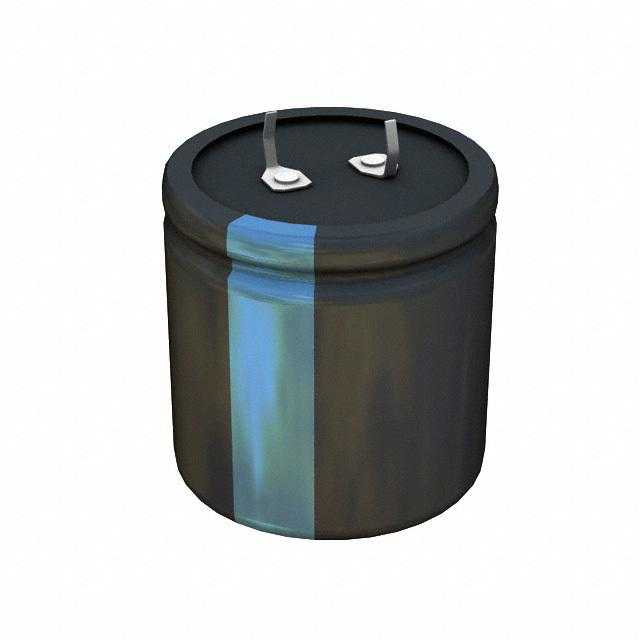

380LX183M035A032

产品分类: 铝电解电容
产品描述: 18mF 35V ±20% 480mΩ@ 120Hz 3000h@ 85°C 5.7A@ 120Hz,6.5A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*37mm(高度)
供应商型号: 598-80LX183M035A032
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX183M035A032

380LX183M035A032概述


    产品简介


    产品名称:Type 380L/LX 85 °C 高电容、压入式铝电解电容器
    Type 380L/LX 系列电容器是一种高容量、耐高温的铝电解电容器,适用于开关电源输入和输出电路及电机驱动等多种应用场合。这种电容器提供多种尺寸选择,具备优良的电气特性和较高的可靠性,能够适应广泛的工作温度范围和电压等级。

    技术参数


    - 温度范围:
    - -40 °C 至 +85 °C(≤ 250 Vdc)
    - -25 °C 至 +85 °C(≥ 315 Vdc)
    - 额定电压范围:
    - 16 Vdc 至 500 Vdc
    - 电容范围:
    - 33 µF 至 270,000 µF
    - 电容公差:
    - ± 20%
    - 泄漏电流:
    - ≤3√CV µA (5 分钟)
    - 纹波电流:
    - 低温度特性阻抗比:Z–20°C ∕ Z+25°C
    - ≤ 8 (16–50 Vdc)
    - ≤ 4 (63–100 Vdc)
    - ≤ 3 (150–500 Vdc)
    - 寿命测试:
    - 全负载下 3,000 小时 @ +85 °C
    - Δ 电容:±20%
    - ESR:200% 的极限值
    - 泄漏电流:100% 的极限值
    - 存储寿命测试:
    - 1,000 小时 @ 85 °C
    - Δ 电容:±20%
    - ESR:200% 的极限值
    - 泄漏电流:100% 的极限值
    - 振动测试:
    - 10 至 55 Hz,0.06" 和 10g 最大值,每平面 2 小时
    - 符合RoHS标准

    产品特点和优势


    Type 380L/LX 电容器具有以下几个独特的优势:
    1. 最高可用评级: 在全球范围内提供最新的电容和电压等级。
    2. 卓越性能: 在电源和电机驱动应用中表现出色。
    3. 多种选择: 提供 49 种不同的外壳尺寸。
    4. 灵活的引脚选项: 可选 2、4 和 5 引脚版本,便于稳定的反向安装。

    应用案例和使用建议


    Type 380L/LX 电容器广泛应用于各种场景,如开关电源输入和输出电路以及电机驱动。以下是使用建议:
    1. 环境适应性: 能够在广泛的温度范围内工作,适用于严苛环境。
    2. 并联连接: 使用多个电容器并联可以提高电容总值,从而增强纹波电流处理能力。
    3. 稳定性: 选择适合引脚数量的型号以确保稳定性,如Type 382L和382LX提供了4或5个引脚,确保稳定且反向保护的安装。

    兼容性和支持


    Type 380L/LX 电容器具有广泛的兼容性,可与其他常见的电子元件和设备配合使用。此外,制造商提供了详细的文档和技术支持,确保用户能够顺利安装和使用这些电容器。

    常见问题与解决方案


    - 问题: 电容器在低温条件下表现出异常。
    - 解决方案: 检查电容器是否在规定的工作温度范围内使用,或者考虑更换为适用于更低温度范围的产品。

    - 问题: 电容器出现过热现象。
    - 解决方案: 确保电容器不超负荷工作,同时注意散热措施,避免环境温度过高。
    - 问题: 泄漏电流超出预期。
    - 解决方案: 检查电容器是否存在外部损伤,确保正确的连接方式,必要时更换新的电容器。

    总结和推荐


    综上所述,Type 380L/LX 系列电容器凭借其出色的性能、宽泛的工作温度范围和多种尺寸选择,在电源和电机驱动应用中表现出卓越的表现。我们强烈推荐这种电容器用于需要高可靠性和高性能的场合。

380LX183M035A032参数

参数
电容值 18mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 480mΩ@ 120Hz
纹波电流 5.7A@ 120Hz,6.5A@ 20 kHz
工作寿命 3000h@ 85°C
长*宽*高 35mm(长度)*37mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX183M035A032厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX183M035A032数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX183M035A032 380LX183M035A032数据手册

380LX183M035A032封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.558 ¥ 106.1151
10+ $ 8.723 ¥ 73.7094
50+ $ 6.8256 ¥ 57.6763
80+ $ 6.3936 ¥ 54.0259
560+ $ 5.628 ¥ 47.5566
1040+ $ 5.3865 ¥ 45.5159
库存: 346
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.11
