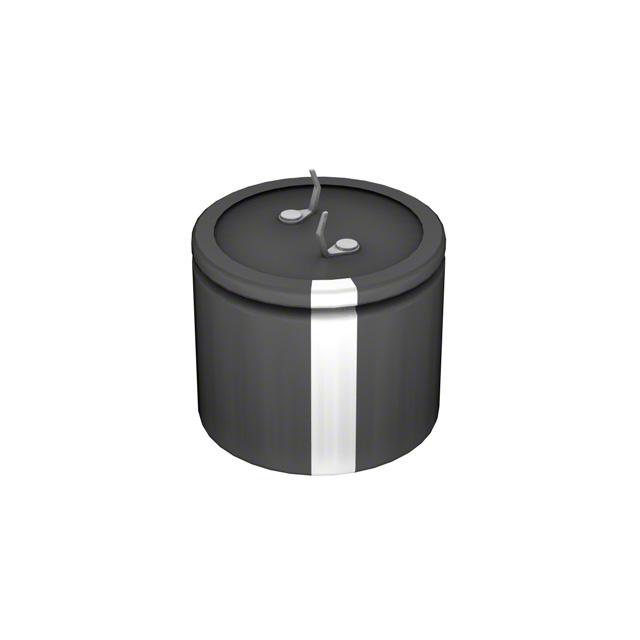

LP822M016E1P3

产品分类: 铝电解电容
产品描述: 8.2mF 16V ±20% 1000h@ 105°C 1.77A 卡入式安装,按扣安装,通孔安装 30mm*25mm*25mm
供应商型号: N-LP822M016E1P3
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 LP822M016E1P3

LP822M016E1P3概述


    产品简介


    Type LP 105 ºC Snap-In Aluminum Electrolytic Capacitors
    Type LP 105 ºC Snap-In铝电解电容器是一种适用于低电压应用的小型电容器。其耐用的构造保证了其在高达105 ºC的工作温度下具有稳定的等效串联电阻(ESR),使其非常适合用于开关模式电源供应系统。这些电容器具有高可靠性、耐高温和小尺寸的特点,确保了长寿命的应用表现。

    技术参数


    - 电容范围: 100 µF 至 47,000 µF
    - 电容公差: ±20%
    - 额定电压: 16 Vdc 至 250 Vdc
    - 工作温度范围: -40 °C 至 +105 °C
    - 直流漏电流测试: I = 0.02CV,其中 C 为电容(单位:µF),V 为额定电压(单位:V)
    - 损耗因子(DF): 在 120 Hz 和 +25 °C 下,不同额定电压下的 DF 百分比分别为 16 Vdc: 30%,25 Vdc: 25%,35 Vdc: 20%,50 Vdc: 15%
    - 温度波动倍数: +85 ºC: 1.65,+65 ºC: 2.25,+45 ºC: 2.55
    - 最大纹波电流: 以 105 ºC 和 120 Hz 条件下的额定值为准,其他温度和频率需根据表格调整
    - 振动测试: 10 Hz 至 55 Hz,0.06 英寸,最大 10 g,每个平面 2 小时
    - 绝缘等级: 符合 RoHS 标准

    产品特点和优势


    - 高可靠性: 能够在恶劣环境下长期稳定工作
    - 长寿命: 在高达105 ºC的工作温度下表现出色
    - 小尺寸: 便于在紧凑空间内安装
    - 稳定的ESR: 确保电容器的使用寿命和性能稳定性

    应用案例和使用建议


    这些电容器广泛应用于开关电源、UPS(不间断电源)、逆变器等需要高可靠性且能适应高温环境的应用场景。为了更好地发挥其性能,建议在选择时注意以下几点:
    - 散热设计: 在高负载情况下要确保良好的散热设计
    - 电路布局: 注意电容器的摆放位置以减少电磁干扰
    - 环境因素: 考虑到高温和振动环境对电容器的影响,进行适当的防护措施

    兼容性和支持


    这些电容器的设计符合标准要求,并且支持广泛的额定电压范围,因此在大多数常见的电子设备和应用中都是兼容的。厂商提供详尽的技术支持和文档,确保用户能够顺利地集成和使用这些电容器。

    常见问题与解决方案


    - 问题: 等效串联电阻(ESR)过高
    - 解决方案: 检查是否在高温环境中使用过长时间,或是否存在散热不足的情况,可以考虑增加散热措施或更换更合适的产品型号
    - 问题: 直流漏电流异常
    - 解决方案: 确认额定电压和电容值的选择是否符合应用需求,确保在正常范围内使用
    - 问题: 电容器寿命较短
    - 解决方案: 仔细检查使用环境是否过于苛刻,例如极端温度或过度振动,必要时可采取保护措施如冗余设计

    总结和推荐


    总的来说,Type LP 105 ºC Snap-In铝电解电容器凭借其高可靠性、耐高温、小尺寸和稳定的ESR,非常适合用于各种开关电源和其他高温应用场合。如果您需要在这些应用场景中使用高性能的电容器,强烈推荐您选择这款产品。其出色的性能和稳定性将大大提升系统的可靠性和安全性。

LP822M016E1P3参数

参数
电容值 8.2mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 1.77A
长*宽*高 30mm*25mm*25mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LP822M016E1P3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

LP822M016E1P3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES LP822M016E1P3 LP822M016E1P3数据手册
