首页  >  产品百科  >  381LX472M063A022

381LX472M063A022

产品分类: 铝电解电容
产品描述: 4.7mF 63V ±20% 3000h@ 105°C 3A@ 120Hz,3.5A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm*30mm*32mm
供应商型号: 11M-381LX472M063A022
供应商: 云汉优选
标准整包数: 1

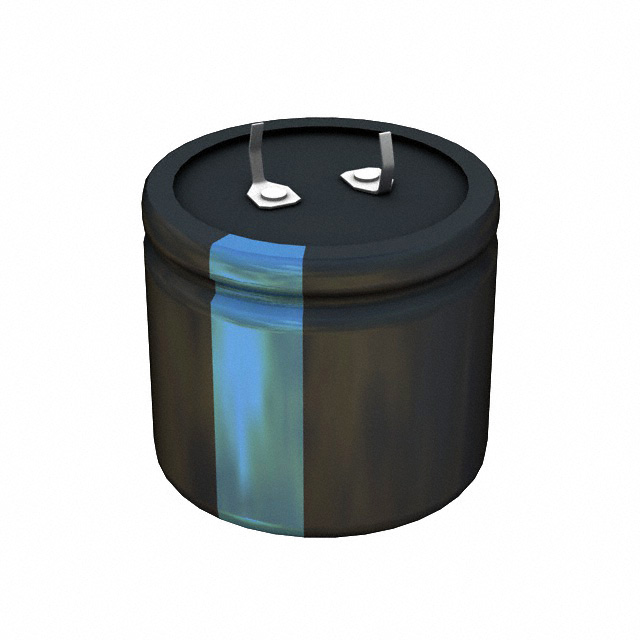

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LX472M063A022

381LX472M063A022概述

    高品质铝电解电容器产品技术手册

    产品简介


    Type 381L/LX 和 383L/LX 是高纹波、长寿命的铝电解电容器系列,适用于电源供应器和电机驱动系统。它们拥有出色的工作稳定性和宽广的工作温度范围。381L 系列提供了更低的等效串联电阻(ESR),而 383L 则具有四根或五根引脚,便于稳定安装且防反接。

    技术参数


    - 温度范围:
    - –40°C 至 +105°C (≤315 Vdc)
    - –25°C 至 +105°C (≥350 Vdc)
    - 额定电压范围:10 Vdc 至 450 Vdc
    - 电容范围:33 µF 至 150,000 µF
    - 电容容差:±20%
    - 漏电流:≤3 √CV µA,最大 4 mA(5 分钟)
    - 纹波电流:
    - 低温特性:阻抗比:Z–20°C ∕ Z+25°C ≤ 10(10 Vdc)
    - 低温特性:阻抗比:Z–20°C ∕ Z+25°C ≤ 8(16–50 Vdc)
    - 低温特性:阻抗比:Z–20°C ∕ Z+25°C ≤ 4(63–100 Vdc)
    - 低温特性:阻抗比:Z–20°C ∕ Z+25°C ≤ 3(150–450 Vdc)
    - 使用寿命测试:全负载条件下 105°C 持续 3000 小时,电容变化≤±20%,ESR 变化≤200%,漏电流变化≤100%
    - 储存寿命测试:105°C 持续 1000 小时,电容变化≤±20%,ESR 变化≤200%,漏电流变化≤100%
    - 振动耐受:频率范围 10 到 55 Hz,振幅 0.06 英寸,最大加速度 10 g,每个方向持续 2 小时
    - 符合 RoHS 标准

    产品特点和优势


    - 高可靠性:提供长达 4 倍于 380L/LX 的使用寿命,使系统更加稳定可靠。
    - 多样化选择:提供 2、4 和 5 引脚选项,可根据具体应用需求灵活选用。
    - 高性能:纹波电流能力出众,适用于各类电源供应器和电机驱动电路。
    - 安全特性:可选配防反接的多引脚设计,提升安装安全性。

    应用案例和使用建议


    - 电源供应器:381L/LX 适合于开关电源输入输出端,可以有效吸收纹波,保持系统稳定运行。
    - 电机驱动:383L/LX 在电机驱动系统的直流母线电容应用中表现出色,能够承受高纹波电流。
    - 应用建议:在高频或大功率应用中,尽量减少连接导线的长度以降低杂散电感,提高整体系统的稳定性和效率。

    兼容性和支持


    - 兼容性:广泛适用于多种电子系统,与各类电源控制板兼容良好。
    - 支持服务:制造商提供详细的技术文档、安装指南及全面的客户支持服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问题 1:产品启动时出现异常噪声。
    - 解决方案:检查安装环境温度是否超过规定范围,如是,则调整至正常工作温度区间。
    - 问题 2:长期使用后电容容量下降。
    - 解决方案:定期检测并替换接近生命周期极限的电容器,确保系统稳定性。

    总结和推荐


    Type 381L/LX 和 383L/LX 系列铝电解电容器凭借其卓越的性能和广泛的适用性,在电力电子领域内得到了广泛应用。特别是在电源供应器和电机驱动系统中,它们的高纹波承受能力和长寿命显著提升了系统的稳定性和可靠性。总体来看,这款产品非常值得推荐用于各种工业级电力电子应用场合。

381LX472M063A022参数

参数
电容值 4.7mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 3A@ 120Hz,3.5A@ 20 kHz
工作寿命 3000h@ 105°C
长*宽*高 35mm*30mm*32mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LX472M063A022厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LX472M063A022数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LX472M063A022 381LX472M063A022数据手册

381LX472M063A022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8989 ¥ 32.5557
10+ $ 3.3419 ¥ 27.9049
30+ $ 2.9242 ¥ 24.4168
100+ $ 2.4625 ¥ 20.5615
500+ $ 2.3393 ¥ 19.5334
库存: 160
起订量: 1 增量: 80
交货地:
最小起订量为:1
合计: ¥ 32.55
