380LX331M450A032

产品分类: 铝电解电容
产品描述: 330μF 450V ±20% 553mΩ@ 120Hz 3000h@ 85°C 2.01A@ 120Hz,2.81A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*37mm(高度)
供应商型号: 338-2258-ND
供应商: Digi-Key
标准整包数: 1

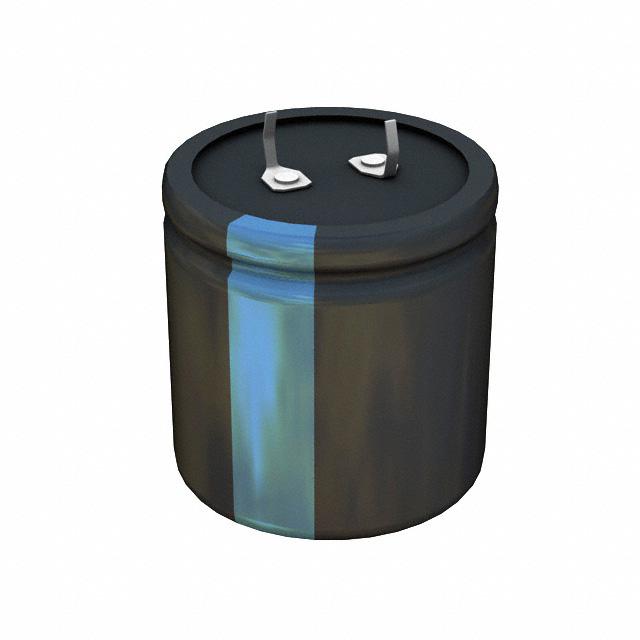

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX331M450A032

380LX331M450A032概述


    产品简介


    Type 380L/LX 系列电容器是一种高性能铝电解电容器,采用Snap-In安装方式,具备高容量、低ESR(等效串联电阻)和优异的热稳定性。该系列电容器主要应用于开关电源、电机驱动、变频器等领域,是工业电子设备的理想选择。产品通过RoHS认证,符合环保要求。

    技术参数


    基本规格
    - 温度范围:
    - ≤250 Vdc:–40 °C 至 +85 °C
    - ≥315 Vdc:–25 °C 至 +85 °C
    - 额定电压范围:16 Vdc 至 500 Vdc
    - 容量范围:33 µF 至 270,000 µF
    - 容量公差:±20%
    - 漏电流:≤3√CV µA(5分钟测试)
    性能参数
    - 纹波电流能力:
    - 16–50 Vdc:阻抗比 ≤8
    - 63–100 Vdc:阻抗比 ≤4
    - 150–500 Vdc:阻抗比 ≤3
    - 耐久性测试:3,000 小时@ +85 °C(全负载),容值变化±20%,ESR 增加至限值的200%,漏电流保持不变。
    - 存储寿命测试:1,000 小时@ +85 °C,容值变化±20%,ESR 增加至限值的200%,漏电流保持不变。
    - 振动测试:10–55 Hz,加速度0.06" 或 10 g,持续2小时每个平面。
    其他特性
    - 符合RoHS标准
    - 可选2针、4针和5针配置

    产品特点和优势


    1. 高容量密度:
    同类电容器中容量密度最高,尤其适用于对空间有限的应用场合。

    2. 低ESR设计:
    特别适合需要高效率输出的电路,如开关电源和电机驱动器。
    3. 广泛型号选择:
    提供多达49种不同尺寸和引脚数量的型号,满足多样化的应用需求。
    4. 优异性能表现:
    在恶劣环境中依然保持出色的性能稳定性,耐久性和使用寿命均优于同类产品。
    5. 全球最新规格支持:
    是市场上最新的额定值之一,能够满足最新的行业标准和需求。

    应用案例和使用建议


    典型应用
    - 开关电源输入和输出电路
    - 工业电机驱动器
    - 变频器控制电路
    使用建议
    - 在纹波电流较大的应用场景中,优先选择大容量型号(如382L/LX)。
    - 高温环境下需特别注意散热措施以延长使用寿命。
    - 使用前请确认实际工作电压和温度条件,确保产品在其额定范围内运行。

    兼容性和支持


    - 兼容性:
    Type 380L/LX 系列电容器与多种电子元器件和设备具有良好的兼容性,可直接替换传统铝电解电容器。
    - 支持服务:
    供应商提供详尽的技术文档、样品支持及售后技术支持,确保客户在设计和使用过程中的便利性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降明显 | 检查是否超出额定电压或温度范围;如无误,考虑更换为更高耐压型号。 |
    | 纹流电流过高 | 确保电容器的实际容量和额定值匹配,并改善散热设计。 |
    | ESR 增大导致性能下降 | 检查电容器工作温度是否过高等外部因素;必要时更换为低ESR型号。 |

    总结和推荐


    Type 380L/LX 系列电容器凭借其高容量密度、低ESR和出色的耐久性,成为工业电子领域的理想选择。其宽泛的电压和容量覆盖范围以及灵活的引脚配置,使其非常适合开关电源、电机驱动和其他高可靠性需求场景。
    推荐指数:⭐️⭐️⭐️⭐️⭐️(满分5颗星)
    无论是对于研发工程师还是终端用户,这款产品都能提供卓越的价值和可靠性。因此,强烈推荐在相关项目中优先选用该系列产品。

380LX331M450A032参数

参数
电容值 330μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 553mΩ@ 120Hz
纹波电流 2.01A@ 120Hz,2.81A@ 20 kHz
工作寿命 3000h@ 85°C
长*宽*高 35mm(长度)*37mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

380LX331M450A032厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX331M450A032数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX331M450A032 380LX331M450A032数据手册

380LX331M450A032封装设计

查看详情并下载
Symbol
Footprint
3D Model
