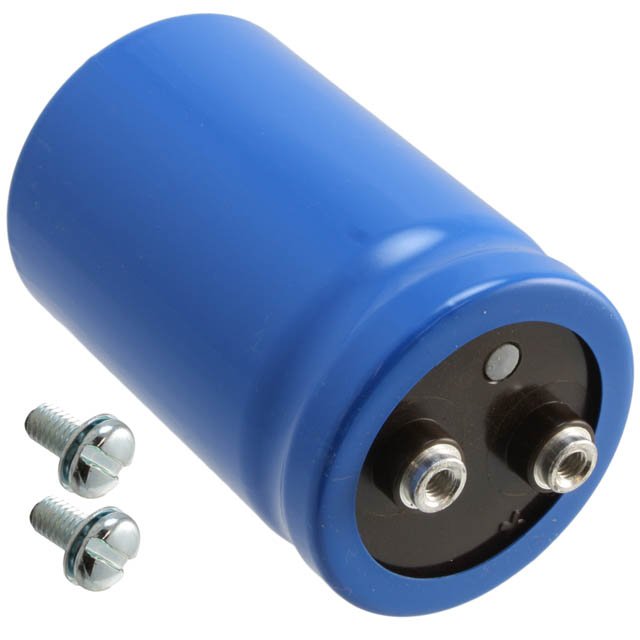

CGS293U025V4C

产品分类: 铝电解电容
产品描述: 29mF 25V -10%~75% 18mΩ@ 120Hz 2000h@ 85°C 10.5A@ 120Hz,13.65A@ 10 kHz 底座安装,螺纹安装 50.8mm*104.78mm*104.78mm
供应商型号: 539-CGS25V29000
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS293U025V4C

CGS293U025V4C概述

    # CGS 高容量螺栓端子铝电解电容器技术综述

    产品简介


    CGS 系列高容量螺栓端子铝电解电容器由 CDE Cornell Dubilier 生产,是一款广泛应用于严苛环境下的高性能电容器。这些电容器以其卓越的电流滤波能力和能量存储能力著称,适用于需要高可靠性、稳定性的应用场景。典型的应用包括开关电源、变频器、电机驱动器以及通信设备等。
    主要功能
    - 高 CV(容量×电压)值,适合高功率应用。
    - 螺栓端子设计便于机械安装。
    - 能够承受高压、高电流的工作条件。
    应用领域
    - 工业自动化
    - 能源管理
    - 通信设备
    - 汽车电子
    - 医疗设备

    技术参数


    以下是 CGS 系列电容器的主要技术规格:
    | 参数名称 | 描述 |

    | 容量范围 | 75 µF 至 1,500,000 µF |
    | 额定电压 | 6.3 Vdc 至 500 Vdc |
    | 温度范围 | -40°C 至 +85°C |
    | 漏电流 | ≤ 6.0 mA (额定电压下 5 分钟) |
    | 等效串联电阻 (ESR) | 视型号而定,通常低至 0.003 Ω |
    此外,根据频率的不同(如 120 Hz 或 10 kHz),可以计算出相应的纹波电流倍率和最大允许纹波电流值。例如,在 120 Hz 和 +85°C 的条件下,纹波电流倍率为 1.0,对应的最大纹波电流可达 40 A RMS。

    产品特点和优势


    独特功能
    1. 高 CV 值:能够在有限的空间内提供更大的储能能力。
    2. 螺栓端子设计:增强了机械稳定性,方便安装。
    3. 宽温范围:能够在极端温度环境下正常工作。
    4. 低 ESR:提高效率并减少发热,延长使用寿命。
    市场竞争力
    CGS 系列电容器在市场上具有显著的竞争优势,特别是在大容量和高电压的应用中。其优异的电气性能和物理设计使其成为众多工业领域的首选。

    应用案例和使用建议


    典型应用
    - 开关电源:利用其大容量和高纹波电流能力,进行高效的能量储存和滤波。
    - 电机驱动器:提供稳定的电流输出,支持频繁启动和停止的操作。
    - 通信设备:为关键电路提供备用电源。
    使用建议
    1. 在选择具体型号时,需根据实际工作电压和纹波电流需求匹配对应的容量。
    2. 安装时确保螺栓端子牢固固定,避免因震动导致接触不良。
    3. 注意电容器的额定工作温度范围,避免过热或低温运行对寿命的影响。

    兼容性和支持


    兼容性
    CGS 系列电容器与多种主流电路板和模块兼容,可以无缝集成到现有系统中。此外,它还支持螺栓端子安装方式,易于与其他标准硬件连接。
    支持和服务
    CDE Cornell Dubilier 提供全面的技术支持和售后保障,包括详细的安装指南、故障排查工具以及长期的产品维护计划。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 纹波电流过大导致发热 | 减少负载或更换更高容量的电容器 |
    | 安装后发现接触不良 | 确保螺栓端子紧固到位 |
    | 工作温度超出规定范围 | 添加散热片或降低工作负荷以维持温度平衡 |

    总结和推荐


    综合评估
    CGS 系列高容量螺栓端子铝电解电容器以其高性能、高可靠性和广泛的适用性脱颖而出。无论是工业控制还是通信领域,这种电容器都能满足严格的性能要求。
    推荐使用
    我们强烈推荐此系列产品用于需要高性能电容解决方案的场合。凭借其出色的技术参数和稳定的表现,CGS 系列电容器将成为您的最佳选择。
    结论:在高功率、高可靠性要求的应用场景中,CGS 系列电容器是不可或缺的理想选择。

CGS293U025V4C参数

参数
电容值 29mF
额定电压 25V
容差 -10%~75%
ESR-等效串联电阻 18mΩ@ 120Hz
纹波电流 10.5A@ 120Hz,13.65A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 50.8mm*104.78mm*104.78mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

CGS293U025V4C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS293U025V4C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS293U025V4C CGS293U025V4C数据手册

CGS293U025V4C封装设计

查看详情并下载
Symbol
Footprint
3D Model
