首页  >  产品百科  >  380LX223M025J052

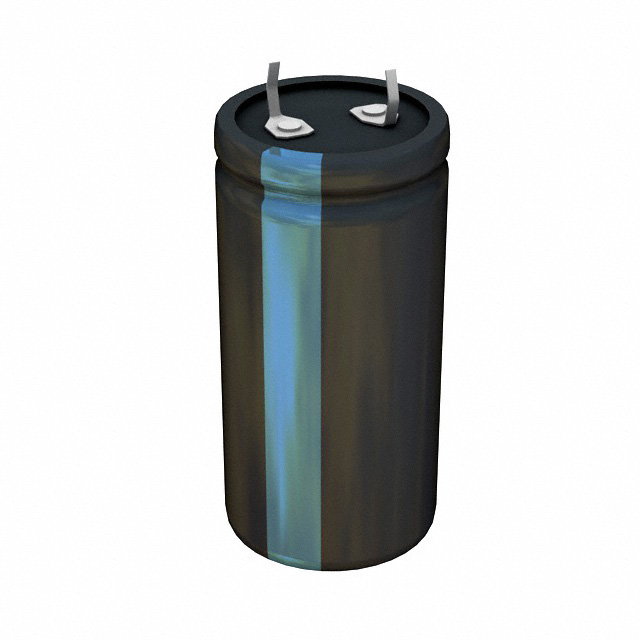

380LX223M025J052

产品分类: 铝电解电容
产品描述: 22mF 25V ±20% 30mΩ@ 120Hz 3000h@ 85°C 6.1A@ 120Hz,7A@ 20 kHz 卡入式安装,按扣安装,通孔安装 25mm*50mm*52mm
供应商型号: 5985-85-25V22000
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX223M025J052

380LX223M025J052概述

    电子元器件技术手册:Type 380L/LX 高容量铝电解电容器

    产品简介


    Type 380L/LX 高容量铝电解电容器是专为电力供应和电机驱动设计的产品。它具有广泛的额定电压范围(16 Vdc 至 500 Vdc)和大容值范围(33 µF 至 270,000 µF),并且采用2针、4针和5针封装形式。这些电容器在开关电源输入和输出电路以及电机驱动等领域得到广泛应用。其独特的多单位并联配置使其接近于计算机级电容器的纹波电流能力,特别适用于高可靠性要求的应用场景。

    技术参数


    - 温度范围
    - –40 °C 至 +85 °C(≤ 250 Vdc)
    - –25 °C 至 +85 °C(≥ 315 Vdc)
    - 额定电压范围
    - 16 Vdc 至 500 Vdc
    - 电容范围
    - 33 µF 至 270,000 µF
    - 容差
    - ± 20%
    - 漏电流
    - ≤3√CV µA(在5分钟内)
    - 纹波电流
    - 依据低温度特性,阻抗比(Z–20⁰C ∕ Z+25⁰C)
    - ≤ 8 (16–50 Vdc)
    - ≤ 4 (63–100 Vdc)
    - ≤ 3 (150–500 Vdc)
    - 耐久性测试
    - 在全负载条件下,在+85 °C下进行3000小时测试
    - 容量变化 ±20%
    - ESR 变化 200% 的限值
    - 泄漏电流变化 100% 的限值
    - 存放寿命测试
    - 在+85 °C下进行1000小时测试
    - 容量变化 ±20%
    - ESR 变化 200% 的限值
    - 泄漏电流变化 100% 的限值
    - 振动测试
    - 10至55 Hz频率下,最大振动幅度0.06英寸,最大加速度10g,每个平面振动2小时
    - 环保标准
    - RoHS 合规

    产品特点和优势


    - 最新可用规格:涵盖全球范围内的最先进规格。
    - 卓越性能:在电源供应和电机驱动方面的性能优异。
    - 多样化的封装选择:提供49种不同的封装尺寸,包括2针、4针和5针,以满足不同应用需求。
    - 高可靠性和稳定性:经过严格的质量控制和测试,确保长期稳定运行。

    应用案例和使用建议


    - 开关电源输入和输出电路:Type 380L/LX 在开关电源的输入和输出电路中得到了广泛的应用。建议在设计时充分考虑电容器的工作环境,确保其在极端温度下的正常工作。

    - 电机驱动:在电机驱动系统中,多个电容器并联可以显著提高系统的纹波电流处理能力。为了确保最佳效果,建议根据具体应用的功率要求选择适当的电容器型号。

    兼容性和支持


    - 兼容性:Type 380L/LX 可以与其他标准电子元件和设备兼容,便于集成到现有的系统中。
    - 厂商支持:制造商提供了全面的技术支持和维护服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作时出现异常发热。
    - 解决方案:检查是否超过了电容器的最大工作温度范围,并适当降低工作负荷以避免过热。

    - 问题2:电容器在长时间工作后容量明显下降。
    - 解决方案:定期进行老化测试,确保电容器在规定的寿命期限内保持良好的性能。
    - 问题3:电容器在安装过程中发生短路现象。
    - 解决方案:确保正确的接线方法,避免接线错误导致的短路情况。

    总结和推荐


    Type 380L/LX 系列高容量铝电解电容器以其卓越的性能、多样化的选择和严格的质量控制而著称。无论是在开关电源还是电机驱动应用中,它都能表现出色,是行业内值得信赖的选择。对于需要高可靠性和稳定性的项目,我们强烈推荐使用此系列电容器。

380LX223M025J052参数

参数
电容值 22mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 30mΩ@ 120Hz
工作寿命 3000h@ 85°C
纹波电流 6.1A@ 120Hz,7A@ 20 kHz
长*宽*高 25mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX223M025J052厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX223M025J052数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX223M025J052 380LX223M025J052数据手册

380LX223M025J052封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5325 ¥ 63.6496
10+ $ 5.115 ¥ 43.2218
50+ $ 4.1364 ¥ 34.9526
100+ $ 3.834 ¥ 32.3973
500+ $ 3.2235 ¥ 27.2386
1000+ $ 3.0555 ¥ 25.819
2500+ $ 2.8665 ¥ 24.2219
库存: 257
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.64
