USF340-1.00M-0.1%-5PPM

产品分类: 通孔电阻
产品描述: 1MΩ ±0.1% 333mW ±5ppm/℃ 通孔安装 19.05mm*1.91mm*10.04mm
供应商型号: 4050335
供应商: 海外现货
标准整包数: 1

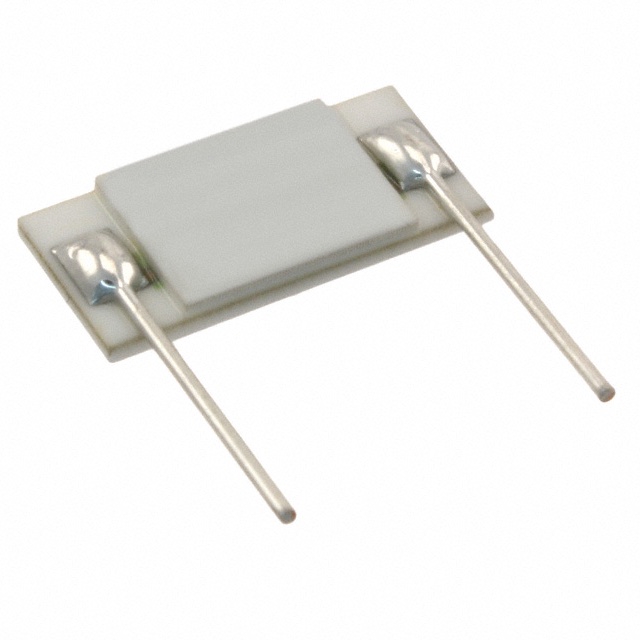

CADDOCK ELECTRONICS 通孔电阻 USF340-1.00M-0.1%-5PPM

USF340-1.00M-0.1%-5PPM概述

    电子元器件产品技术手册解析

    1. 产品简介


    电子元器件类型:Caddock Electronics推出的Type USF Ultra-Stable Low TC Film Resistors(超稳定低温系数薄膜电阻器)。
    主要功能:这些电阻器具有极低温度系数(TC),并能够在高精度模拟电路中提供卓越的稳定性。
    应用领域:广泛应用于高精度模拟电子设备中,如精密放大器增益设置、精密电阻桥路、精确传感器感应电路及高达2500伏输入电压的精确电压分压器。

    2. 技术参数


    | 参数 | 值 |

    | 温度系数 | -40°C至+85°C,2 ppm/°C(200系列) |
    -40°C至+85°C,5 ppm/°C 或 10 ppm/°C(300系列) |
    | 额定功率(@+85°C) | 最大连续操作电压为2500伏 |
    | 标准阻值范围 | 50 欧姆至 25 兆欧 |
    | 误差公差 | ±0.01% 或 ±0.1% |
    | 工作温度 | -40°C 至 +85°C |
    | 功率系数 | 极低(接近零) |

    3. 产品特点和优势


    - 极低温度系数:Type USF电阻器具有行业领先的低温漂性能,尤其在-40°C至+85°C范围内保持稳定的电阻值。
    - 宽阻值范围:从50欧姆到25兆欧,适用于广泛的电路设计需求。
    - 高电压耐受能力:能够承受高达2500伏的工作电压。
    - 优异的负载寿命稳定性:经过2000小时和10,000小时的测试,表现极其可靠。
    - 材料结构先进:采用铝氧化物陶瓷夹层结构,有效散热并降低功率系数。
    - 定制化选择:可根据需求提供特定电阻值和TC性能定制。

    4. 应用案例和使用建议


    应用案例:
    - 精密模拟电路设计,如精密增益设置电路。
    - 高温环境下的精密测量设备。
    - 多通道高精度电阻桥网络。
    使用建议:
    - 在电路板布局时,确保Type USF电阻器按照指定的并联方式连接,以实现最优性能。
    - 对于需要极高稳定性的场合,优先选用200系列(2 ppm/°C)。
    - 在高温环境下使用时,需注意散热设计,避免因过热导致性能下降。

    5. 兼容性和支持


    兼容性:Type USF电阻器可与其他标准电子元件无缝集成,适合大多数高精度模拟电路设计。
    支持与维护:Caddock提供全面的技术支持服务,包括定制化开发和技术咨询,以满足客户具体需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下性能不稳定 | 优化电路板散热设计 |
    | 阻值测量出现偏差 | 使用精度更高的测量仪器 |
    | 环境湿度影响电阻性能 | 在电路中增加防潮措施,如干燥剂 |

    7. 总结和推荐


    综合评估:
    Type USF Ultra-Stable Low TC Film Resistors凭借其极低的温度系数、宽广的阻值范围和高电压耐受能力,在高精度模拟电路设计中展现出卓越的性能。其先进的材料结构和严格的制造工艺使其成为精密电子设备的理想选择。
    推荐结论:
    强烈推荐Type USF电阻器用于对性能要求极为苛刻的应用场景,例如航空航天、医疗设备、精密测量等领域。对于追求高可靠性、长寿命的电子设计工程师而言,这是一款不可多得的优质产品。
    联系方式:欲了解更多信息,请访问Caddock官网或联系技术支持团队:[www.caddock.com](http://www.caddock.com)。

USF340-1.00M-0.1%-5PPM参数

参数
电阻值 1MΩ
精度 ±0.1%
额定功率 333mW
温度系数 ±5ppm/℃
长*宽*高 19.05mm*1.91mm*10.04mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

USF340-1.00M-0.1%-5PPM厂商介绍

Caddock Electronics是一家知名的电子元器件制造商,专注于提供高质量的电阻器、电容器、电感器等电子元件。公司的产品主要分为以下几类:

1. 电阻器:包括精密电阻、通用电阻、功率电阻等,广泛应用于电子设备、工业控制、医疗设备等领域。

2. 电容器:涵盖陶瓷电容器、电解电容器、薄膜电容器等,用于电源管理、信号处理、滤波等。

3. 电感器:包括功率电感、信号电感等,用于电源转换、射频应用等。

Caddock Electronics的优势在于:

- 高品质:产品符合国际标准,通过严格的质量控制流程。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 快速响应:拥有高效的供应链管理,能够快速响应市场变化和客户需求。
- 技术创新:持续投入研发,以保持技术领先和产品创新。

Caddock Electronics致力于为客户提供可靠的电子元件,以支持其产品的高性能和稳定性。

USF340-1.00M-0.1%-5PPM数据手册

厂牌 PDF简要描述 下载
CADDOCK ELECTRONICS 通孔电阻 CADDOCK ELECTRONICS USF340-1.00M-0.1%-5PPM USF340-1.00M-0.1%-5PPM数据手册
