1-1625890-5

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 15Ω ±5% 2W ±350ppm/℃ 通孔安装 12mm(长度)
供应商型号: Q-1-1625890-5
供应商: 期货订购
标准整包数: 12000

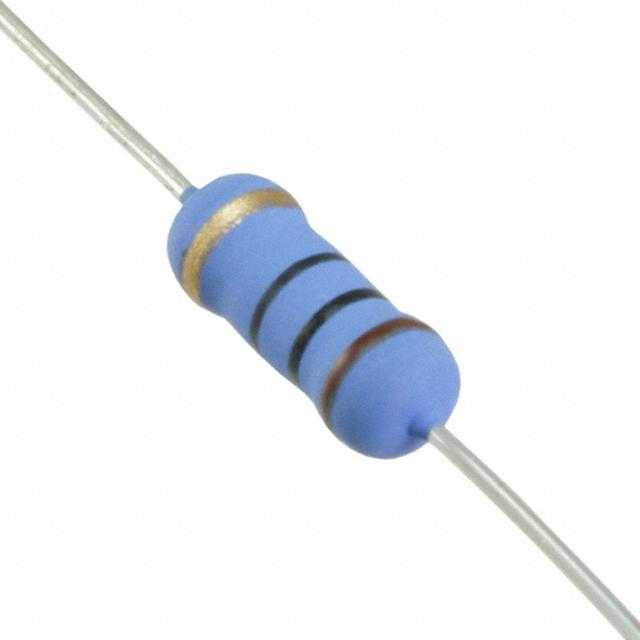

TE CONNECTIVITY 通孔电阻 1-1625890-5

1-1625890-5概述

    火焰防护型金属氧化物薄膜电阻器技术手册

    1. 产品简介


    产品类型: 火焰防护型金属氧化物薄膜电阻器(Flame-Proof Power Metal Oxide Film Resistors)
    主要功能: 高功率、小型化设计,具备卓越的长期稳定性和抗溶剂涂层,能够在过载条件下保护自身免受损害。
    应用领域: 适用于各种需要高功率和可靠性的场合,例如线路保护、工业控制等领域。

    2. 技术参数


    | 参数名称 | ROX0.5W | ROX1W | ROX2W | ROX0.5WS | ROX1WS | ROX1S | ROX2S | ROX3S | ROX5S |
    ||
    | 额定功率@70°C (W) | 0.5 | 1 | 2 | 0.5 | 1 | 1 | 2 | 3 | 5 |
    | 电阻范围 (欧姆) 最小 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
    | 电阻范围 (欧姆) 最大 | 330K | 470K | 560K | 100K | 200R | 270K | 470K | 560K | 560K |
    | 温度系数最大 (ppm/°C) | ±350
    | 极限元件电压 (V) | 250 | 350 | 350 | 250 | 350 | 350 | 350 | 350 | 500 |
    | 最大过载电压 (V) | 400 | 600 | 600 | 400 | 400 | 600 | 600 | 600 | 800 |
    | 最大间歇过载电压 (V) | 500 | 750 | 750 | 500 | 500 | 750 | 750 | 750 | 1500 |
    | 工作温度范围 (°C) | -55到+155
    | 绝缘电阻 (兆欧) | 1000

    3. 产品特点和优势


    - 高功率、小型化设计:能在紧凑的空间内实现高效能。
    - 长期稳定性:能够保持长期性能的稳定性,减少维护成本。
    - 火焰防护构造:独特的设计确保在过载情况下不会产生火焰或机械损伤。
    - 高浪涌/过载能力:能够承受突发的高电流而不损坏。
    - 温度可控:在各种温度条件下仍能稳定工作。
    - 耐溶剂涂层和标记:提高耐用性和识别准确性。
    - 特殊引脚成型可能:提供定制化服务以满足不同需求。

    4. 应用案例和使用建议


    这些电阻器适用于电力线路保护、工业自动化控制系统等领域。根据手册中的应用示例,推荐在以下场景下使用:
    - 在电气设备的保护电路中使用,以防止因过载引起的损坏。
    - 在恶劣环境下工作的设备中使用,如高温、潮湿或含有腐蚀性气体的场所。
    - 在需要高度可靠性和稳定性的关键电路中使用。

    5. 兼容性和支持


    这些电阻器与大多数自动插装设备和切割/弯曲机兼容,便于生产过程中的自动化处理。厂商提供技术支持和维护服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1: 电阻器在高湿度环境中不稳定?
    - 解决方案: 检查环境条件,确保符合制造商推荐的工作环境标准。如果有必要,增加外部防护措施。

    - 问题2: 电阻值漂移?
    - 解决方案: 定期检查并校准设备,确保长期稳定性。如果问题持续存在,联系技术支持进行进一步诊断。

    7. 总结和推荐


    综合上述特性,这款火焰防护型金属氧化物薄膜电阻器在高功率应用中表现出色,具有很高的可靠性和稳定性。它特别适合于需要高可靠性的工业和商业应用场景。因此,强烈推荐在相关项目中使用这一产品。

1-1625890-5参数

参数
电阻值 15Ω
精度 ±5%
额定功率 2W
温度系数 ±350ppm/℃
长*宽*高 12mm(长度)
安装方式 通孔安装

1-1625890-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1625890-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1-1625890-5 1-1625890-5数据手册

1-1625890-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.055 ¥ 0.451
120000+ $ 0.0513 ¥ 0.4203
240000+ $ 0.0488 ¥ 0.3998
600000+ $ 0.045 ¥ 0.369
库存: 1200000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 5412
直接购买
加入购物车
