首页  >  产品百科  >  13FR100E

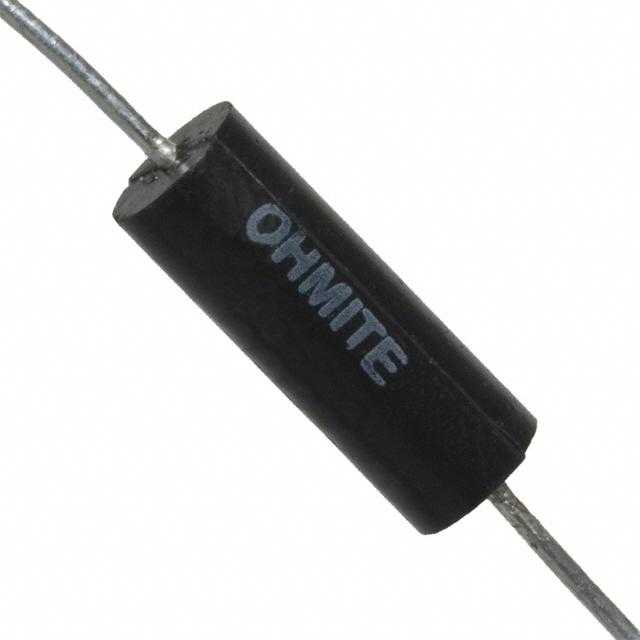

13FR100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100mΩ ±1% 3W 通孔安装 14.5mm(长度)
供应商型号: 13FR100E-ND
供应商: Digi-Key
标准整包数: 1

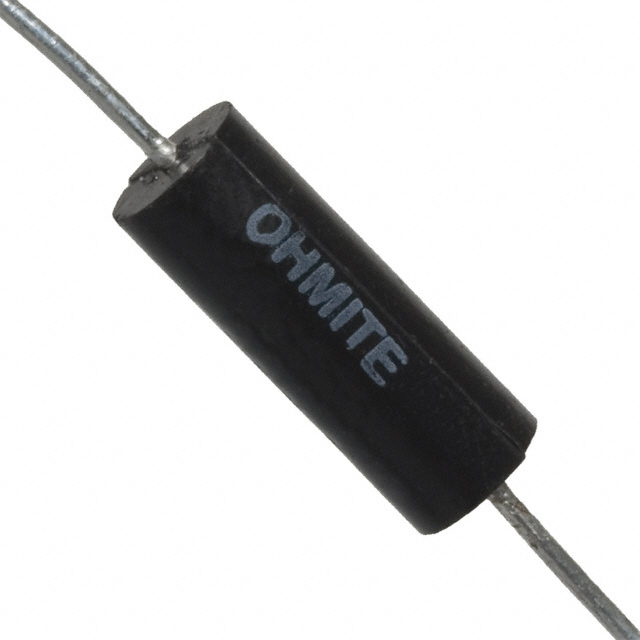

OHMITE 通孔电阻 13FR100E

13FR100E概述


    产品简介


    10 Series Axial Wire Element Current Sense Resistor
    Ohmite的10系列线轴式电流感应电阻器是专为需要高精度和温度稳定性的低阻值应用而设计的产品。这种四终端版本特别适用于开尔文配置(Kelvin configuration),在该配置中,电流通过两个对角的端子引入,而电压则在另外两个端子上进行测量。通过这种方式,可以有效消除引线的电阻和温度系数,从而提供更高的测量精度和稳定性。

    技术参数


    以下是10系列电阻器的关键技术参数列表:
    | 参数 | 值 |

    | 功率等级 | 2W, 3W, 4.5W, 5W, 7W |
    | 电阻范围 | 0.005Ω 至 0.100Ω |
    | 允许温度范围 | -55°C 至 275°C |
    | 温度系数 | ≤ 0.015Ω:±50 ppm/°C |
    > 0.015Ω:±100 ppm/°C |
    | 绝缘电阻 | ≥ 1000 MΩ |
    | 击穿电压 | 1000 VAC(2W)、1500 VAC(4.5W和7W) |
    | 自热漂移 | < ±2 µV/°C |
    | 额定负载 | 5倍额定功率持续5秒 |

    产品特点和优势


    1. 高精度电流感应:适用于精确的电流测量应用。
    2. 1%标准公差:提供高精度测量能力。
    3. 低电感:非电感性低于0.25Ω,减少信号失真。
    4. RoHS合规:无铅设计符合环保要求。
    5. 开尔文配置:使用四终端设计,减少引线电阻和温度系数的影响,提高测量精度。

    应用案例和使用建议


    1. 工业控制:在工业自动化系统中用于电流监测和保护。
    2. 电力设备:在电力系统中用于电流测量,确保系统的稳定运行。
    3. 汽车电子:用于汽车电路的电流监控,提高安全性。
    4. 通信设备:在通信基础设施中用于电流检测和保护。
    使用建议:
    - 确保连接时采用正确的开尔文配置,以避免引线电阻和温度系数对测量结果的影响。
    - 在高温环境下使用时,注意产品的散热性能,确保不超过允许的工作温度范围。

    兼容性和支持


    1. 兼容性:10系列电阻器适用于各种工业标准的电路板和模块,可用于多种不同类型的设备中。
    2. 支持和服务:Ohmite公司提供了详细的技术文档和支持服务,包括安装指南、操作手册和技术咨询等。

    常见问题与解决方案


    1. Q:如何选择合适的电阻值?
    - A:根据应用需求选择适当的电阻值,通常在0.005Ω至0.100Ω之间。

    2. Q:如何正确安装以避免温度影响?
    - A:在安装时尽量远离发热源,并确保良好的散热条件。
    3. Q:如果出现过载情况如何处理?
    - A:在出现过载情况时,应立即断电检查,防止损坏设备。

    总结和推荐


    综合评估:
    10系列线轴式电流感应电阻器具有高精度、高可靠性和良好的温度稳定性,适用于多种应用场景。其独特的开尔文配置设计使其成为当前市场上最优秀的产品之一。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高精度电流测量和保护的场合使用此产品。

13FR100E参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 3W
温度系数 -
长*宽*高 14.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

13FR100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

13FR100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 13FR100E 13FR100E数据手册

13FR100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9095 ¥ 24.5853
10+ $ 1.8176 ¥ 15.3591
30+ $ 1.5271 ¥ 12.9042
50+ $ 1.3632 ¥ 11.4085
100+ $ 1.2362 ¥ 10.3459
250+ $ 1.0972 ¥ 9.1825
500+ $ 1.0103 ¥ 8.4546
1000+ $ 0.9364 ¥ 7.8362
5000+ $ 0.8049 ¥ 6.736
库存: 49435
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.58
