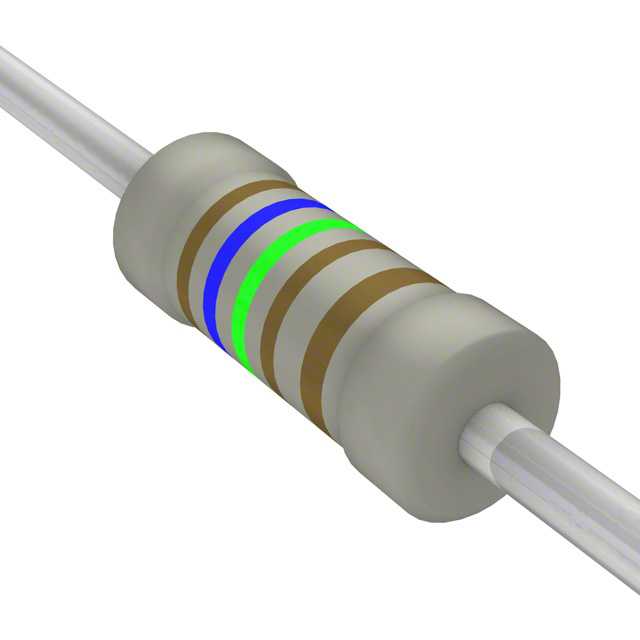

1622362-1

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.65KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: Q-1622362-1
供应商: 期货订购
标准整包数: 12000
TE CONNECTIVITY 通孔电阻 1622362-1

1622362-1概述


    产品简介


    本篇技术手册介绍的是TE Connectivity公司生产的金属膜固定电阻器系列——LR系列。这些电阻器适用于各种电路应用,包括电源管理、信号调节、工业控制等领域。该系列产品提供不同的功率等级和阻值范围,以满足不同设计需求。

    技术参数


    以下是LR系列电阻器的技术规格:
    | 参数 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |
    ||
    | 额定功率(@70°C)(W) | 0.25 | 0.5 | 0.6 | 0.75 | 1 | 2 |
    | 电阻范围(欧姆)最小值 | 1.0 | 10.0 | 1.0 | 1.0 | 10.0 | 1.0 |
    | 电阻范围(欧姆)最大值 | 9.1 | 100.0 | 8.2 | 9.1 | 100.0 | 100.0 |
    | 允许误差(%) | 15 | 1 | 2 | 1 | 2 | 1 |
    | 温度系数(ppm/°C) | ± 100 | ± 100 | ± 200 | ± 100 | ± 50 | ± 100 |
    | 选择系列 | E24 | E24 | E12 | E24 | E24 | E24 |
    | 极限元件电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大额定元件电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大过载电压(V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    | 最大间歇过载电压(V) | 500 | 750 | 750 | 750 | 1000 | 1000 |
    | 工作温度范围(°C) | -55至+155

    产品特点和优势


    LR系列电阻器具有以下显著特点和优势:
    - 高精度:LR系列电阻器的允许误差范围为±1%,并且温度系数低至50 ppm,非常适合高精度要求的应用。
    - 优异稳定性:金属膜技术使得电阻器在负载下表现出极高的稳定性和抗环境条件变化的能力。
    - 多样化的阻值范围:从0.1Ω到1000Ω,覆盖广泛的应用场景。
    - 小型化设计:提供多种尺寸,适合空间受限的设计需求。
    - 广泛适用性:适用于通用和精密应用场合,例如电源管理和工业控制系统。

    应用案例和使用建议


    LR系列电阻器广泛应用于电源管理、信号调节和工业控制系统中。例如,在一个需要高精度和高稳定性的电源管理系统中,LR系列电阻器可以确保电路的可靠性和准确性。
    使用建议:
    - 在高温环境下使用时,确保选择具有更高温度系数的产品,如LR1和LR2系列。
    - 考虑工作温度范围和过载能力,选择符合应用需求的产品。

    兼容性和支持


    LR系列电阻器与大多数标准自动装配设备兼容,适用于批量生产和自动化组装过程。厂商提供了详尽的技术支持和售后服务,包括在线帮助资源和技术咨询,确保客户能够顺利使用产品。

    常见问题与解决方案


    常见问题:
    1. 温度稳定性差:如何提高温度稳定性?
    2. 过载损坏:如何避免过载损坏?
    解决方案:
    1. 选择合适的温度系数产品:使用温度系数较低的型号,如LR1和LR2系列,以提高温度稳定性。
    2. 严格遵守额定功率限制:不要超过额定功率,使用适当的散热措施以防止过热导致的损坏。

    总结和推荐


    综上所述,LR系列金属膜固定电阻器凭借其高精度、优良的稳定性和广泛的适用范围,成为众多电子应用的理想选择。对于需要高精度和稳定性的应用,推荐使用LR系列电阻器。同时,厂商提供的技术支持和详细的文档资料也大大降低了使用门槛。总体而言,LR系列电阻器是一款值得推荐的产品。

1622362-1参数

参数
电阻值 1.65KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装

1622362-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1622362-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1622362-1 1622362-1数据手册
