82F-156-NBL-A

厂牌: 3M
产品描述:
供应商型号: 82F-156-NBL-A
供应商: Master
标准整包数: 100
3M 端子 - 套管/子弹式端子 82F-156-NBL-A

82F-156-NBL-A概述


    产品简介

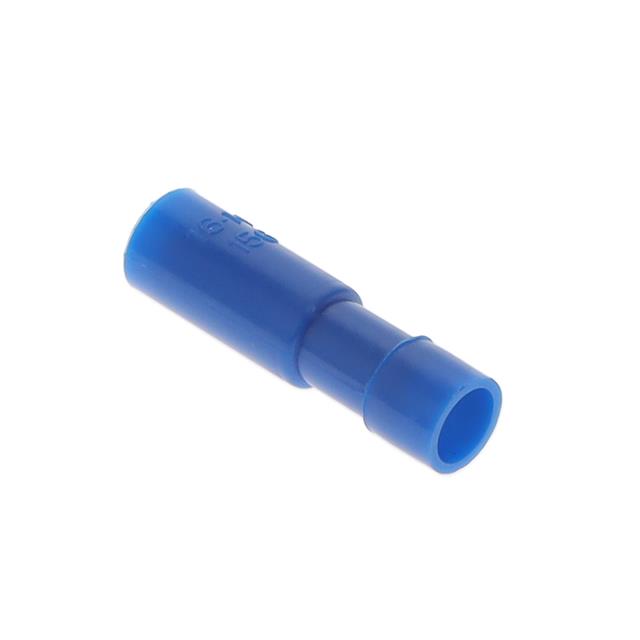

    产品名称:Snap式公接头子弹型尼龙绝缘母端子
    这类电子元器件主要用于电气连接,确保导线与电气设备之间的安全可靠接触。它们广泛应用于电力传输系统、建筑布线以及各类电子设备中。本系列的母端子(Female Snap Receptacle)采用子弹型设计,具备绝缘套筒以保护电线,同时提供稳固的机械和电气连接。

    技术参数


    - 型号:81F-156-NBL-A, 82F-156-NBL-A
    - 电线范围(AWG):81F-156-NBL-A (22 - 18),82F-156-NBL-A (16 - 14)
    - 匹配接口直径:0.156英寸
    - 最大绝缘直径:81F-156-NBL-A (.99 英寸, 直径.15英寸),82F-156-NBL-A (.99 英寸, 直径.19英寸)
    - 额定电压:300V
    - 工作温度范围:-40°C至105°C
    - 终端材料:黄铜
    - 绝缘材料:尼龙
    - 镀层:锡

    产品特点和优势


    - 坚固耐用:子弹型设计能够承受较大幅度的物理冲击,保证长期使用后的稳定性。
    - 安装简便:配备易于安装的快速连接结构,无需焊接即可实现可靠连接。
    - 高可靠性:适用于工业及商业环境下的多种应用场合,特别适合要求严格的电源传输系统。
    - 绝缘保护:尼龙头部的全封闭绝缘结构可以防止外部因素引起的短路现象。

    应用案例和使用建议


    这类端子通常用于室内室外布线项目,特别是在需要高电压传输能力的应用中。为了确保最佳性能,在进行连接前需先清除电线末端3/8英寸长度的绝缘层。正确的压接工具(如TH-440, TH-450型号)将有效提升连接强度和稳定性。

    兼容性和支持


    - 兼容性:这些端子可以与3M公司其他同类产品相匹配,实现系统间的无缝集成。
    - 技术支持:制造商提供详尽的产品说明书和技术咨询服务,帮助用户解决任何安装或使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确认压接位置正确,使用合适的压接工具完成作业 |
    | 电流不稳定 | 检查所有连接点是否已经牢固压接到位 |
    | 长时间使用后接触不良 | 定期检查并清理接触部位 |

    总结和推荐


    该款3M Snap式公接头子弹型尼龙绝缘母端子凭借其出色的耐久性、可靠的电气连接能力和广泛的适用性,在众多行业中展现出了强大的竞争力。无论是对于初次使用者还是经验丰富的工程师而言,都是一款值得信赖的选择。强烈推荐此产品用于任何需要稳定电力传输的应用场景。

82F-156-NBL-A参数

参数
安装方式 支架安装
零件状态 在售
包装方式 散装

82F-156-NBL-A厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

82F-156-NBL-A数据手册

厂牌 PDF简要描述 下载
3M 端子 - 套管/子弹式端子 3M 82F-156-NBL-A 82F-156-NBL-A数据手册

82F-156-NBL-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2361 ¥ 1.9997
3000+ $ 0.2143 ¥ 1.7811
5000+ $ 0.2065 ¥ 1.683
8000+ $ 0.2025 ¥ 1.6579
10000+ $ 0.198 ¥ 1.6216
25000+ $ 0.1951 ¥ 1.5974
50000+ $ 0.1951 ¥ 1.5974
库存: 100
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 199.97
