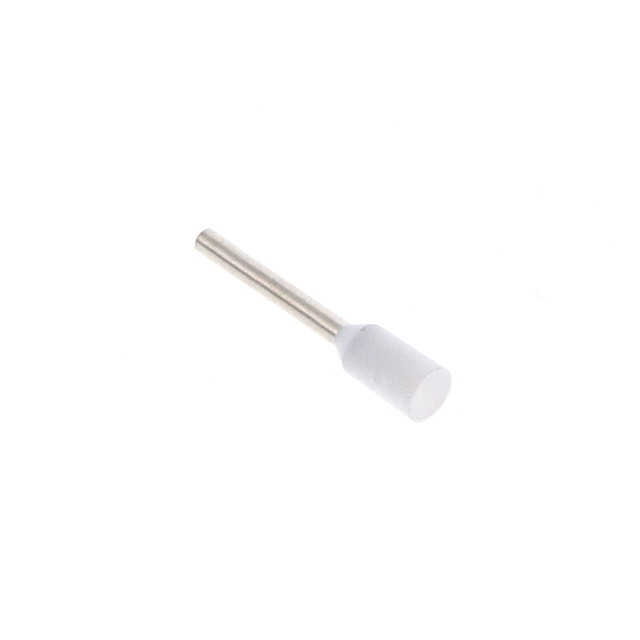

216-201

厂牌: WAGO
产品描述: Ferrules Terminal 20AWG White 14mm Electro Tin Box
供应商型号: Q-216-201
供应商: 云汉优选
标准整包数: 1000
WAGO 端子 - 套管/子弹式端子 216-201

216-201概述

    # Ferrule 产品技术手册

    产品简介


    WAGO生产的“Ferrule; sleeve for 0.5 mm² / awg 22; insulated; electro-tin plated; electrolytic copper; gastight crimped; acc. to DIN 46228, Part 4/09.90”是一种绝缘型端子套管(ferrule),专为电线连接设计。产品适用于标准导线横截面积为0.5 mm²(对应AWG 22)的场合,广泛应用于自动化控制、工业电气连接及通信设备等领域。它通过电解铜材质提供优异的机械强度和电导率,并采用镀锡处理以增强耐腐蚀性。

    技术参数


    以下为产品的主要技术规格和参数:
    | 参数名称 | 规格值 |

    | 额定横截面积 | 0.5 mm² |
    | 导线直径范围 | AWG 22 |
    | 材质 | 电解铜 |
    | 表面处理 | 电镀锡 |
    | 连接方式 | 压接 |
    | 密封性能 | 气密 |
    | 符合标准 | DIN 46228, Part 4/09.90 |
    | 条形码/GTIN/EAN | 4017332277433 |
    | 单位包装数量 | 1,000个 |
    | 重量 | 0.082 g |
    | 封装长度 | 13.5 mm |
    | 色彩 | 白色 |
    其他细节:
    - 剥线长度:9 mm (约0.35英寸)
    - 第一段直径:2.5 mm
    - 第二段直径:1.1 mm
    - 第一段长度:8 mm

    产品特点和优势


    - 高可靠性:通过气密封装设计确保长时间稳定运行。
    - 耐用性:电解铜材质结合电镀锡涂层有效提升抗腐蚀能力。
    - 适用性强:广泛匹配多种电线尺寸和应用场景。
    - 便捷安装:标准压接工艺易于操作,减少安装时间。
    - 标准化生产:完全符合DIN 46228标准,适合工业标准化项目。

    应用案例和使用建议


    应用案例
    - 工业自动化:作为信号传输中的关键部件,用于PLC、继电器模块间的连接。
    - 楼宇布线系统:适配楼宇弱电布线需求,确保线路的安全性和稳定性。
    - 通信设备:可用于网络交换机、路由器等高密度连接场景。
    使用建议
    - 在安装前需根据具体电线直径调整合适的剥线长度(推荐9 mm)。
    - 定期检查端口连接情况,避免因氧化或接触不良导致信号中断。
    - 在特殊环境中建议配合防尘罩或防腐措施使用。

    兼容性和支持


    - 兼容性:本产品与WAGO品牌的压线钳和终端块系列完美匹配,可轻松实现全系统集成。
    - 技术支持:WAGO公司提供全面的技术支持和售后服务,客户可通过官网(http://www.wago.com)联系客服或访问技术文档库获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子松动 | 检查压接工具压力是否达标,必要时重新压接。 |
    | 连接电阻过高 | 确保剥线干净且无毛刺,确保良好接触。 |
    | 端帽颜色变化 | 检查存储环境是否潮湿,存放于干燥环境即可。 |

    总结和推荐


    这款Ferrule产品凭借其卓越的性能和可靠的气密封装,在工业自动化和电气连接领域表现出色。它不仅满足了高精度要求,还兼顾了易用性和兼容性,是一款值得信赖的选择。对于需要长期稳定运行的应用场景,我们强烈推荐使用此款产品。如果您的项目需要频繁更换部件或更复杂的需求,则可能需要进一步评估其他型号的适应性。
    综合评分:★★★★★
    推荐指数:10/10

216-201参数

参数
长*宽*高 14mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

216-201厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

216-201数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 套管/子弹式端子 WAGO 216-201 216-201数据手册

216-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
