60888-1

厂牌: TE CONNECTIVITY
产品描述: Terminal SKT Crimp ST Cable Mount 22-26AWG Reel
供应商型号: N-60888-1
供应商: 云汉优选
标准整包数: 15000
TE CONNECTIVITY 端子 - 套管/子弹式端子 60888-1

60888-1概述


    产品简介

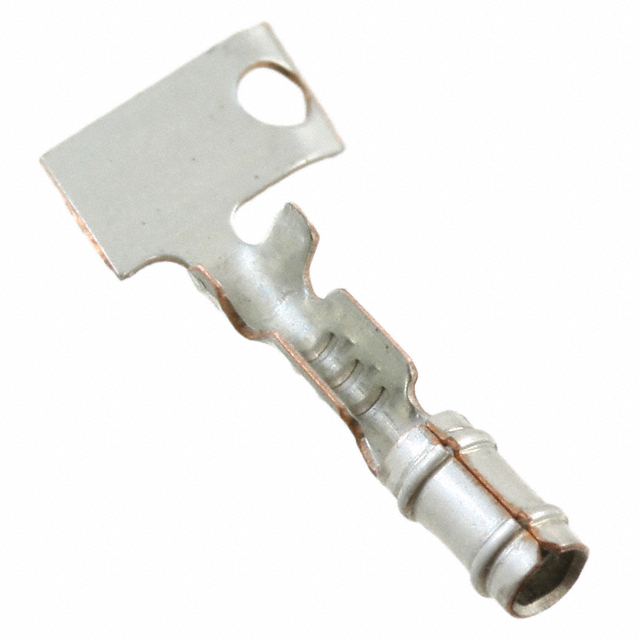

    60888-1 接收端子

    本产品是一款专为印刷电路板(PCB)设计的接收端子,适用于线径范围为26至22 AWG的电线。产品具有4.5mm直径的通孔设计,兼容绝缘层直径范围为0.89至1.65mm(0.035至0.065英寸)。其主要功能在于确保电线与PCB之间的可靠连接,广泛应用于消费电子、工业自动化、通信设备等领域。


    技术参数




    - 适用线径范围:26 – 22 AWG
    - 线径范围:0.12 – 0.4 mm²
    - PCB通孔直径:4.5 mm [0.125 in]
    - 接触针直径:1.47 mm [0.058 in]
    - 绝缘层最大直径:1.65 mm [0.065 in]
    - 绝缘层兼容范围:0.89 – 1.65 mm [0.035 – 0.065 in]
    - 焊接方式:通孔焊锡
    - 终端材料厚度:0.25 mm [0.01 in]
    - 终端定位:直插式
    - 工作温度范围:-55°C – 105°C [-67°F – 221°F]


    产品特点和优势




    1. 高可靠性连接:通过大直径的通孔设计,提供更稳定的机械连接。
    2. 广泛的兼容性:可适应多种线径和绝缘层直径,满足不同应用场景的需求。
    3. 易于安装和维护:采用预镀锡的接线端子,简化焊接过程。
    4. 耐高温:可在极端环境下保持稳定性能,适用范围广。


    应用案例和使用建议




    应用案例:
    这款接收端子被广泛应用于各种消费电子设备,如智能手机、平板电脑以及各种工业控制设备。例如,在某款高端笔记本电脑的设计中,使用此接收端子来连接电源适配器和主板,以保证设备运行的稳定性和耐用性。

    使用建议:
    1. 在进行焊接操作前,需确保电线绝缘层已被预先剥除并适当预镀锡,以增强焊接效果。
    2. 考虑到温度范围,选择合适的焊接设备和工艺,避免过高的温度导致电线材料损坏。
    3. 定期检查接线端子连接部位,确保无松动或腐蚀现象。


    兼容性和支持




    此产品兼容多种电线和接线材料,且能与其他同系列的终端和接插件配套使用。厂商提供全方位的技术支持,包括产品咨询、安装指导及售后服务等。如有任何疑问或技术支持需求,可拨打厂商服务热线+1 800 522 6752。


    常见问题与解决方案




    1. 问题:焊接过程中出现虚焊。
    - 解决方案:确认电线绝缘层已完全剥离,并确保焊接区域清洁无污渍。
    2. 问题:终端连接不稳定。
    - 解决方案:检查终端插入方向是否正确,必要时重新焊接。
    3. 问题:长时间使用后出现腐蚀。
    - 解决方案:建议定期清理和维护连接点,使用防氧化剂保护接线端子。


    总结和推荐




    综合评估:
    - 优点:
    - 稳定可靠的机械连接能力
    - 广泛的兼容性与应用范围
    - 易于安装和维护

    推荐使用:
    鉴于其出色的性能表现和广泛的适用范围,强烈推荐在各种工业自动化设备、消费电子产品和通信设备中使用这款60888-1接收端子。它不仅能够提高产品的可靠性和耐用性,还能显著降低后续的维护成本。

60888-1参数

参数
安装方式 支架安装
零件状态 在售
包装方式 卷带包装

60888-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60888-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 套管/子弹式端子 TE CONNECTIVITY 60888-1 60888-1数据手册

60888-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
