0190390010

厂牌: MOLEX
产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue F 25.9mm Tin Avikrimp™ Bag
供应商型号: TS-0190390010
供应商: 海外现货
标准整包数: 1
MOLEX 端子 - 套管/子弹式端子 0190390010

0190390010概述


    产品简介

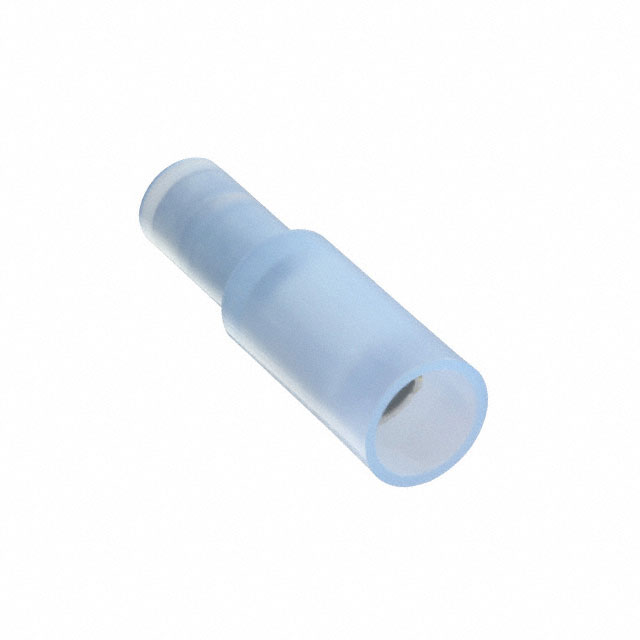

    Avikrimp Snap Receptacle(190390010) 是一款专为快速连接设计的电子元器件,属于 Molex 公司的产品线之一。该产品主要用于 16 至 14 AWG 导线的接合,通过其尼龙绝缘外壳提供出色的耐用性和稳定性。其核心特点在于 Snap 配置,允许高效且可靠的插拔操作,广泛应用于工业自动化、电力系统、家用电器及通信设备等领域。

    技术参数


    以下是产品的关键技术规格:
    | 参数类别 | 描述 |

    | 产品名称 | Avikrimp Snap Receptacle |
    | 系列编号 | 19039 |
    | 状态 | Active |
    | 类别 | 快速断开连接器(Quick Disconnects) |
    | 颜色 | 蓝色 |
    | 材料 | 尼龙 (Nylon, PA)、黄铜 (Brass)、镀锡 (Tin) |
    | 绝缘材料 | 尼龙 (Nylon, PA) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 接触直径 | 4.57mm(适用于对接的插头) |
    | 额定电压 | 最大值(具体值需参照其他文件) |
    | 连接方式 | 压接或压缩连接 |
    | 导线尺寸 | 14 AWG(2.50 mm²),16 AWG(1.00 mm²) |
    | 网重 | 1.361g |
    | 外形 | 直型(Straight) |

    产品特点和优势


    Avikrimp Snap Receptacle 的核心优势体现在以下几个方面:
    1. 高可靠性:采用 Snap 设计确保接头稳定,不易松脱,适合频繁插拔的场景。
    2. 高性能材料:外壳采用阻燃尼龙,内部接触点使用黄铜并镀锡,提高了耐腐蚀性和电气性能。
    3. 环保设计:符合 RoHS 和 REACH 标准,确保对环境友好。
    4. 适用性强:可兼容多种导线规格,适应不同的应用场景需求。
    这些特点使该产品成为需要高效连接和长期稳定性的工业应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:在自动化生产线中,用于连接传感器、执行器和其他控制模块。
    - 家用电器:如空调、洗衣机等设备的内部布线连接。
    - 通信设备:用于网络设备或基站中电缆的快速连接。
    使用建议:
    1. 在安装前,务必确认导线的截面积是否符合 14 或 16 AWG 的要求。
    2. 使用推荐的手动或气动压接工具(如型号 640012100 和 640052100)以确保连接牢固可靠。
    3. 定期检查连接部位,避免因氧化或振动导致接触不良。

    兼容性和支持


    Avikrimp Snap Receptacle 的设计旨在与其他 Molex 系列组件兼容,便于集成到现有系统中。此外,Molex 提供全面的技术支持和售后服务,包括安装指导、故障排查和定期培训,以满足客户需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法正确插入 | 检查插头直径是否匹配(4.57mm)。 |
    | 连接处电阻过大 | 确保使用推荐的压接工具并正确操作。 |
    | 接头老化 | 替换老化的部件,定期维护系统。 |

    总结和推荐


    综上所述,Avikrimp Snap Receptacle(190390010)是一款性能优异、用途广泛的电子元器件。其高可靠性、易用性和兼容性使其成为众多应用场景的理想选择。对于需要快速、稳定连接的应用,强烈推荐使用此产品。
    如果您正在寻找一款能够在恶劣环境下依然保持卓越性能的连接器,Avikrimp Snap Receptacle 将是一个值得信赖的选择。

0190390010参数

参数
长*宽*高 25.9mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 散装

0190390010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190390010数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 套管/子弹式端子 MOLEX 0190390010 0190390010数据手册

0190390010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
265+ $ 0.2539 ¥ 2.1581
1000+ $ 0.2417 ¥ 2.0543
1500+ $ 0.2371 ¥ 2.0155
库存: 5980
起订量: 927 增量: 22
交货地:
最小起订量为:265
合计: ¥ 571.89
