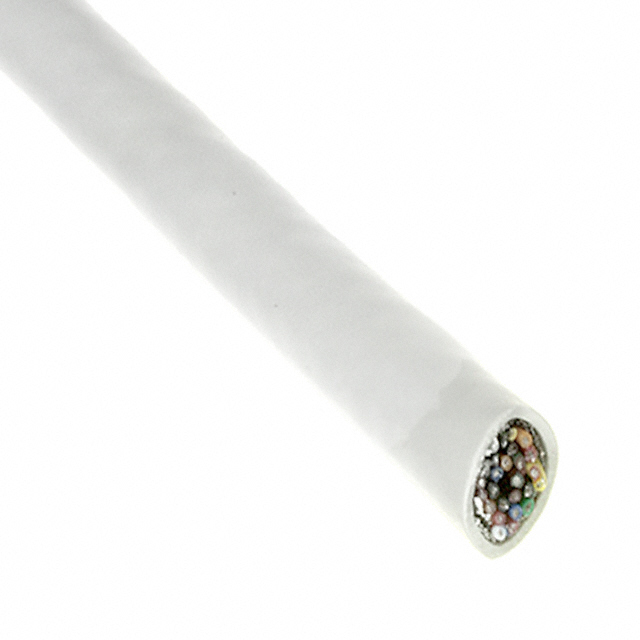

3600B/26 100

产品分类: 多芯线缆
厂牌: 3M
产品描述: Shielded Twisted Pair Cable Foil/Braid Polyvinyl Chloride 26Conductors 28AWG 6.42mm 150V Beige Polyvinyl Chloride 30.48m
供应商型号:
供应商:
标准整包数: 0
3M 多芯线缆 3600B/26 100

3600B/26 100概述


    产品简介


    3M™ Round, Shielded/Jacketed, Disc. Wire Cable 是一款专为外部布线设计的电缆,符合美国国家电气代码第725条(CL2)的外接布线要求。该电缆采用28 AWG绞合导线,具有良好的灵活性,适合多种应用场景。其特色在于双屏蔽结构(铝箔和铜编织),能够有效减少电磁干扰(EMI)和静电放电(ESD),并配有易于识别的颜色编码电线,方便安装和维护。该电缆主要用于平衡驱动应用,如工业自动化、通信系统、安防监控等领域。

    技术参数


    - 物理特性:
    - 护套材料:聚氯乙烯(PVC)
    - 护套颜色:米色
    - 绞合导线:28 AWG,7根绞合36 AWG [7根直径0.127 mm]镀锡绞合铜线
    - 屏蔽层:0.001英寸厚铝/聚酯薄膜箔和90%覆盖率镀锡铜编织层
    - 电气特性:
    - 额定电压:美国:N.E.C. 725, CL2;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1×10^10 Ω/10英尺 [3米]
    - 特性阻抗:不平衡阻抗 58 Ω;平衡阻抗 91 Ω
    - 电容:不平衡电容 29.2 pF/英尺 [95.8 pF/米];平衡电容 18.5 pF/英尺 [60.7 pF/米]
    - 电感:不平衡电感 0.10 μH/英尺 [0.33 μH/米];平衡电感 0.15 μH/英尺 [0.49 μH/米]
    - 传播延迟:1.69 ns/英尺 [5.54 ns/米]
    - 波速:60%
    - 环境条件:
    - 温度范围:美国:CL2;最大75°C;加拿大:+80°C
    - 阻燃等级:美国:N.E.C. 725, CL2;加拿大:FT1
    - UL文件编号:E118773

    产品特点和优势


    该电缆的主要优势包括:
    - 双屏蔽层:铝箔和铜编织的双重屏蔽提供优异的EMI/ESD保护。
    - 灵活性:28 AWG绞合导线确保电缆在各种复杂环境中仍能保持良好的柔韧性。
    - 颜色编码:每对导线都有不同的颜色编码,便于识别和安装。
    - 高性能:较低的电容和电感值,加上合适的波速,使该电缆在高速传输中表现优异。
    - 环保合规:RoHS合规,确保符合环保标准。

    应用案例和使用建议


    该电缆广泛应用于各种工业自动化系统、通信网络和安防监控系统。例如,在工厂自动化中,该电缆用于连接传感器和控制器,确保数据传输的稳定性和可靠性。在通信网络中,该电缆可以用于构建冗余的备用线路,以确保网络的安全性。
    使用建议:
    - 确保电缆在安装过程中不受过度拉伸或弯曲,以防止损坏屏蔽层。
    - 在高干扰环境下,可以考虑增加额外的屏蔽措施。
    - 在高温环境中使用时,注意监测温度变化,确保不超过电缆的最大工作温度。

    兼容性和支持


    该电缆与其他电子元器件兼容性良好,特别是与相同标准的接插件。3M公司提供了丰富的技术支持和售后服务,包括在线资源和电话咨询。用户可以通过访问3M官网获取详细的使用指南和技术文档,以便更好地利用该产品。

    常见问题与解决方案


    1. 问题: 电缆在使用过程中出现信号干扰。
    - 解决方案: 检查电缆屏蔽层是否有破损,重新安装或更换新的电缆。

    2. 问题: 电缆过热。
    - 解决方案: 检查电缆的工作环境温度是否超出其额定范围,采取适当的散热措施或更换更合适的工作环境。

    3. 问题: 信号传输质量不佳。
    - 解决方案: 检查连接点是否有松动,确保所有连接都牢固可靠。如果仍然存在问题,考虑使用更高规格的电缆。

    总结和推荐


    总体而言,3M™ Round, Shielded/Jacketed, Disc. Wire Cable 是一款性能优异的电缆,适用于各种工业和商业应用。其出色的EMI/ESD保护能力和灵活性使其在各种恶劣环境下都能保持稳定的性能。考虑到其广泛的应用范围和支持服务,强烈推荐使用该产品。如果您需要进一步的技术支持或购买信息,请联系3M官方客服。

3600B/26 100参数

参数
25.00' (7.62m)
零件状态 在售
包装方式 散装

3600B/26 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3600B/26 100数据手册

厂牌 PDF简要描述 下载
3M 多芯线缆 3M 3600B/26 100 3600B/26 100数据手册

3600B/26 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
