首页  >  产品百科  >  09456000100

09456000100

产品分类: 多芯线缆
厂牌: HARTING

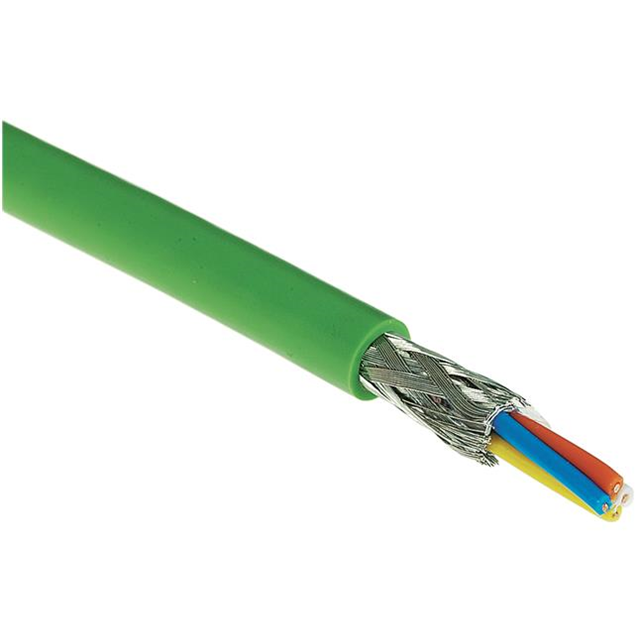

产品描述: HARTING 五类屏蔽网线, 100m长, SF/UTP屏蔽, 绿色PVC护套
供应商型号: 1195-6789-ND
供应商: Digi-Key
标准整包数: 1
HARTING 多芯线缆 09456000100

09456000100概述

    HARTING PROFINET Type A Cable 4-Wire, Cat. 5, PVC 技术手册

    产品简介


    HARTING PROFINET Type A Cable 是一款专为工业应用设计的4线、CAT. 5级PVC网络电缆。这款电缆特别适用于PROFINET系统,支持固定安装,具有出色的电气性能和环境适应性。它能够实现快速以太网(10/100Mbit/s)的数据传输,符合多项国际标准,如ISO/IEC 11801、EN 50173等,确保在工业环境中稳定可靠的工作。

    技术参数


    - 基本参数
    - 产品型号:HARTING PROFINET Type A Cable 4-wire, Cat. 5, PVC
    - 线径:Solid bare copper AWG 22/1
    - 绝缘层:PE ∅ 1.5mm
    - 内护套:聚氯乙烯(PVC)
    - 屏蔽层:铝箔覆盖,镀锡铜丝编织,编织覆盖率约90%
    - 外护套:聚氯乙烯(PVC),阻燃
    - 颜色编码:白色、黄色、蓝色、橙色
    - 内护套颜色:白色
    - 外护套颜色:绿色(RAL 6018)
    - 直径范围:6.3mm – 6.7mm
    - 机械特性
    - 最小弯曲半径:安装时7.5倍直径,安装后3倍直径
    - 拉伸强度:最大150N
    - 电气特性
    - 频率范围:0-100MHz
    - 衰减:具体衰减值见频率特性图
    - NEXT(近端串扰):具体值见频率特性图
    - 信号延迟时间:5.3ns/m
    - 特性阻抗:100Ω±5Ω
    - 测试电压:2000V(导线/导线/屏蔽层 50Hz 1分钟)
    - 化学特性
    - 阻燃:符合IEC 60332-1-2
    - 无有害物质:符合RoHS 2002/95/EG
    - 油耐受性:有限
    - 耐候性:符合UL 1581 Section 1200
    - 热特性
    - 工作温度范围:-20°C 至 +60°C
    - 储存温度范围:-40°C 至 +75°C

    产品特点和优势


    - 适合PROFINET系统: 这款电缆专门针对PROFINET系统设计,具备高效稳定的网络传输能力。
    - 固定安装适用性: 电缆具有较高的机械强度和抗拉力,适用于工业环境下的固定安装。
    - 环境适应性强: 具有良好的阻燃性能、无害物质排放、油耐受性和耐候性,能够在恶劣环境中保持稳定运行。
    - 卓越的电气性能: 能够传输快速以太网数据,频率范围宽广,满足各类工业应用需求。
    - 便于安装: 设计易于剥离,可与HARTING 4极RJ45接头轻松连接,提高安装效率。

    应用案例和使用建议


    - 应用场景:
    - 工业自动化系统中的数据传输
    - 制造车间内的网络基础设施
    - 机器人控制系统的数据连接
    - 使用建议:
    - 在进行固定安装时,确保最小弯曲半径达到要求,避免过度弯曲造成损坏。
    - 选择合适的长度,避免不必要的浪费。
    - 定期检查电缆的屏蔽层完整性,确保长期稳定的传输效果。

    兼容性和支持


    - 兼容性: HARTING PROFINET Type A Cable 可与各种PROFINET设备兼容,广泛应用于各种工业网络系统中。
    - 技术支持: HARTING公司提供专业的技术支持和售后服务,用户可通过官方渠道获取帮助和解决方案。

    常见问题与解决方案


    - Q: 电缆的最小弯曲半径是多少?
    - A: 安装时为7.5倍直径,安装后为3倍直径。
    - Q: 如何保证电缆的屏蔽效果?
    - A: 定期检查电缆的屏蔽层完整性,确保长期稳定的传输效果。
    - Q: 如何判断电缆是否符合RoHS标准?
    - A: 通过查看电缆上的标识或咨询制造商确认。

    总结和推荐


    HARTING PROFINET Type A Cable 4-Wire, Cat. 5, PVC是一款高度可靠且性能卓越的工业网络电缆,具备优良的电气特性和环境适应性。它的广泛应用证明了其在工业领域的卓越表现。强烈推荐用于PROFINET系统的数据传输和工业网络基础设施建设。

09456000100参数

参数
328.1' (100.0m)
零件状态 在售
包装方式 散装

09456000100厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000100数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000100 09456000100数据手册

09456000100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 367.3176 ¥ 3073.9892
10+ $ 312.2766 ¥ 2613.3651
25+ $ 300.9631 ¥ 2518.685
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3073.98
