LAPP 多芯线缆 0035806

0035806概述

    UNITRONIC LiYCY (TP) 数据手册



    1. 产品简介

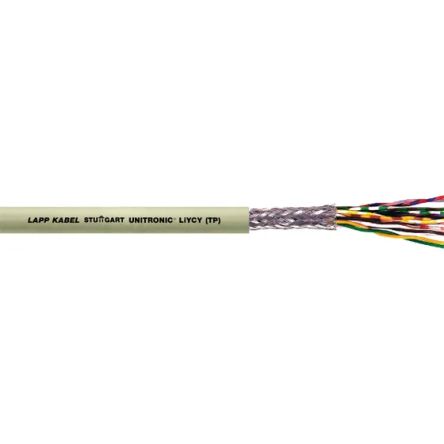

    UNITRONIC LiYCY (TP) 是一款用于低频应用的屏蔽双绞线数据电缆,专为固定安装和有限度的柔性使用设计。它适用于干燥和潮湿的室内环境,但不适合室外使用。该电缆主要用于计算机系统、仪器仪表技术、办公设备和衡器等领域。


    2. 技术参数



    - 导体电阻(最大值)
    - 0.14 mm²: 138.0 Ω/km
    - 0.25 mm²: 79.0 Ω/km
    - 0.34 mm²: 57.0 Ω/km
    - 0.5 mm²: 39.0 Ω/km
    - 0.75 mm²: 26.0 Ω/km
    - 1.0 mm²: 19.5 Ω/km
    - 1.5 mm²: 13.3 Ω/km
    - 绝缘电阻: > 20 GΩ·cm
    - 互电容 (C/C): 约 120 nF/km
    - 导体对地电容 (C/S): 约 160 nF/km (800 Hz)
    - 电感: 约 0.65 mH/km
    - 峰值工作电压
    - 0.14 mm²: 350 V (仅限数据应用)
    - ≥ 0.25 mm²: 500 V (仅限数据应用)
    - 测试电压
    - 0.14 mm²: 1200 V
    - ≥ 0.25 mm²: 1500 V
    - 机械和热学性能
    - 最小弯曲半径(柔性使用): 15 × 电缆直径
    - 最小弯曲半径(固定安装): 6 × 电缆直径
    - 温度范围(柔性使用): -5°C 至 +70°C
    - 温度范围(固定安装): -40°C 至 +80°C
    - 阻燃性: 符合 IEC 60332-1-2 标准


    3. 产品特点和优势



    - 高抗干扰能力: 短节距绞合线芯和屏蔽层提供出色的电磁干扰防护。
    - 适用广泛: 可应用于计算机系统、仪器仪表、办公设备和衡器等多领域。
    - 耐温性强: 在广泛的温度范围内保持稳定性能。
    - 灵活性好: 在保证性能的同时具备一定的柔性使用条件。
    - 环保合规: 符合欧盟 RoHS 指令,限制有害物质的使用。


    4. 应用案例和使用建议



    - 计算机系统: 在数据中心或办公室环境中,确保数据传输的稳定性。
    - 仪器仪表: 在自动化生产线中,确保精确的数据采集和传输。
    - 办公设备: 在网络布线系统中,提供可靠的数据传输通道。
    - 衡器: 在精密测量系统中,保证数据传输的准确性。

    使用建议:
    - 在高温或潮湿环境下使用时,注意保护措施以防止电缆性能下降。
    - 长时间的柔性使用时,注意避免超过最小弯曲半径。


    5. 兼容性和支持



    - 兼容性: UNITRONIC LiYCY (TP) 电缆与其他标准接口和设备兼容,如常见的网络设备和工业控制系统。
    - 支持: 厂商提供详尽的技术文档和在线支持,确保用户能够正确使用和维护电缆。


    6. 常见问题与解决方案



    - 问题: 电缆在长时间使用后出现弯曲问题。
    - 解决方案: 确保弯曲半径符合规定要求,避免反复弯曲至极限位置。
    - 问题: 电磁干扰导致信号不稳定。
    - 解决方案: 检查屏蔽层是否完整,必要时重新屏蔽或更换电缆。
    - 问题: 电缆绝缘层损坏。
    - 解决方案: 检查绝缘层是否有裂纹或破损,及时更换受损部分。


    7. 总结和推荐



    UNITRONIC LiYCY (TP) 作为一款高性能的数据电缆,在低频应用领域表现出色,具有优异的抗干扰能力和广泛的适用性。其独特的屏蔽结构和优良的电气性能使其成为多种应用场景的理想选择。我们强烈推荐此产品用于需要稳定数据传输和高可靠性应用的场合。

0035806参数

参数
应用等级 工业级

0035806厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

0035806数据手册

厂牌 PDF简要描述 下载
LAPP 多芯线缆 LAPP 0035806 0035806数据手册

0035806封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.072 ¥ 76.6584
550+ $ 8.8006 ¥ 74.3652
库存: 77
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 76.65
