09 45 600 0502

产品分类: 多芯线缆
厂牌: HARTING

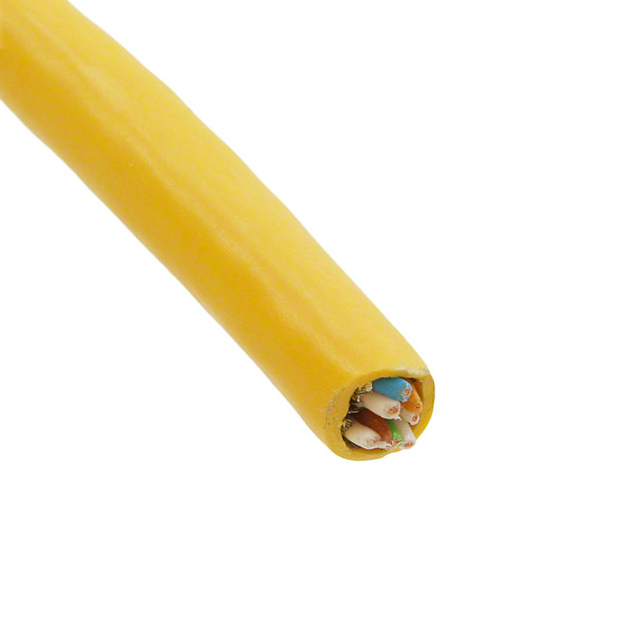

产品描述: Harting 六类屏蔽网线, 100m长, S/FTP屏蔽, 黄色PVC护套
供应商型号:
供应商:
标准整包数: 0
HARTING 多芯线缆 09 45 600 0502

09 45 600 0502概述

    Han® 24 HPR Enlarged Data Cable: Technical Overview

    1. 产品简介


    产品类型:
    Han® 24 HPR enlarged是一款高速数据电缆,适用于工业环境中的柔性安装,特别适合网络传输,例如10 Gigabit以太网。
    主要功能:
    - 支持高达10 Gbps的传输速率(符合IEEE 802.3an标准)。
    - 适用于工业场所的通用布线系统(符合ISO/IEC 11801和EN 50173-1标准)。
    - 全屏蔽设计,确保安全信号传输和高电磁兼容性能。
    应用领域:
    - 工业现场布线
    - 10 Gigabit以太网传输
    - 灵活安装(如跳线)

    2. 技术参数


    | 参数项 | 值 |

    | 导体类型 | 裸铜丝绞合(4x2xAWG 26/7) |
    | 绝缘材料 | 聚乙烯(PE),直径1.05mm |
    | 颜色组合 | 白蓝、白橙、白绿、白棕 |
    | 屏蔽层 | 覆铝箔重叠层,镀锡铜丝编织层(约70%覆盖) |
    | 护套材料 | 阻燃聚氯乙烯(PVC),无铅 |
    | 最大弯曲半径 | 单次弯曲:4倍电缆直径;重复弯曲:8倍电缆直径 |
    | 拉伸强度 | 最大70N |
    | 导体电阻 | 最大290Ω/km |
    | 绝缘电阻 | 最小500MΩ·km |
    | 传播延迟 | 5.3ns/m |
    | 特性阻抗 | 100Ω±5Ω (100MHz) |
    | 测试电压 | 700V |
    | 工作电压 | 最大100V |

    3. 产品特点和优势


    - 卓越的传输性能:符合Cat. 6A标准,最大传输频率可达500 MHz。
    - 强大的EMC性能:全屏蔽设计,具备高电磁兼容性。
    - 灵活性强:适用于柔性安装,特别适合短距离跳线应用。
    - 环保认证:RoHS和无铅认证,适用于对环保要求较高的场合。
    - 广泛的温度适应性:可在-20°C至+80°C范围内操作。

    4. 应用案例和使用建议


    应用案例:
    Han® 24 HPR enlarged数据电缆主要用于工业环境中的10 Gigabit以太网传输,适用于自动化控制系统和数据采集系统等场景。它尤其适合需要高带宽和低延迟的场合,如工厂自动化、数据中心互联等。
    使用建议:
    - 在铺设电缆时,应注意避免尖锐物体的碰撞,防止绝缘层损坏。
    - 尽量减少弯折次数,以保持电缆性能稳定。
    - 安装过程中应考虑到电缆的屏蔽效果,确保良好的接地处理。

    5. 兼容性和支持


    - 兼容性:该电缆兼容标准的RJ45数据插头,可用于IP 20到IP 67/65的连接器。
    - 技术支持:由HARTING公司提供,用户可通过官方网站获取详细的使用指南和技术支持文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后信号质量下降 | 确保弯曲半径不低于电缆直径的4倍 |
    | 连接不稳定 | 检查连接器是否正确安装,接触是否良好 |
    | 屏蔽效果不佳 | 检查接地处理是否得当,确保屏蔽层连续 |

    7. 总结和推荐


    Han® 24 HPR enlarged数据电缆凭借其卓越的传输性能、强大的电磁兼容性以及广泛的应用范围,成为工业环境下高速数据传输的理想选择。其灵活的设计和出色的稳定性使其在多种复杂环境中表现出色。因此,强烈推荐该产品用于工业自动化和数据通信领域的布线需求。
    总体来说,Han® 24 HPR enlarged不仅满足了现代工业对高速数据传输的需求,还提供了可靠的信号质量和长期的使用寿命。如果您正在寻找一款高性能的数据电缆,Han® 24 HPR enlarged将是您的不二之选。

09 45 600 0502参数

参数 值
长 328.1' (100.0m)
应用等级 工业级
零件状态 在售
包装方式 散装

09 45 600 0502厂商介绍

HARTING Technology Group是一家家族经营的工业连接技术企业,产品涵盖工业连接器、圆形连接器、设备连接、工业以太网交换机、操作界面、充电设备、线缆组件及工具,面向自动化、机械制造和半导体制造等应用领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 HARTING 相关型号,如 09032966824、17241102102、09732966801、09670003576 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

09 45 600 0502数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09 45 600 0502 09 45 600 0502数据手册
